Что такое модульный контактор: устройство, принцип работы и преимущества

Модульный контактор (МК) – это электромеханическое коммутационное устройство, предназначенное для коммутации электрических цепей переменного тока в системах электроснабжения, автоматизации и управления нагрузками. Благодаря компактному исполнению и креплению на DIN-рейку 35 мм, он идеально подходит для установки в распределительных щитах и шкафах электрооборудования.

В этой статье мы подробно разберем что такое модульный контактор, как он устроен, каков принцип работы, какие бывают виды и в чем его преимущества перед другими коммутационными аппаратами. Эта информация будет полезна как для профессиональных электриков, так и для домашних мастеров, желающих автоматизировать освещение, отопление или другие системы в своем доме.

Модульный контактор производства «НТК Приборэнерго»

Что такое модульный контактор

Модульный контактор — это компактное электромагнитное устройство, предназначенное для дистанционного управления (включения и отключения) мощными электрическими нагрузками. Он устанавливается в распределительном щитке и управляется сигналом от кнопки, выключателя, датчика, таймера или контроллера (например, ПЛК).

Главная особенность контактора — его стандартное исполнение для монтажа на DIN-рейку. Это позволяет размещать его в обычных электрощитах наряду с автоматами, УЗО и другими модульными устройствами. Ширина корпуса обычно составляет 1, 2, 3 или 4 модуля (1 модуль = 18 мм).

Основное назначение

• Дистанционное управление освещением — включение света из разных мест (проходные выключатели без сложных схем) или от датчиков движения и освещенности.

• Управление отоплением — включение и отключение электрических котлов, теплых полов, ТЭНов по сигналу от термостата или контроллера.

• Управление вентиляцией и кондиционированием — пуск и останов вентиляторов, насосов, компрессоров.

• Управление насосным оборудованием — водоснабжение, дренаж, полив.

• Системы «умный дом» и автоматизация зданий — управление нагрузками от центрального контроллера.

Контактор модульный MC023CG

Смотреть

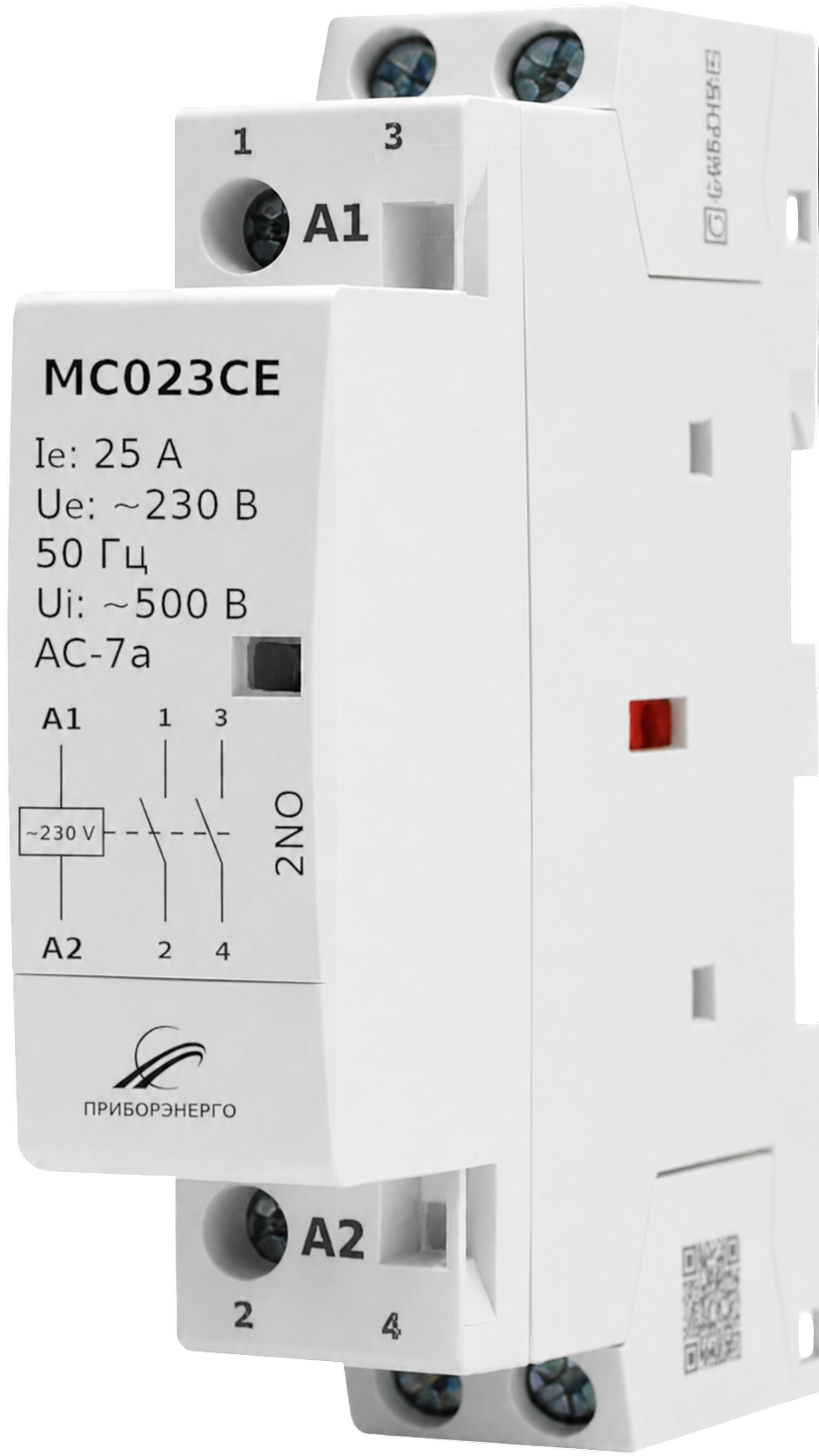

Контактор модульный MC023CЕ

Смотреть

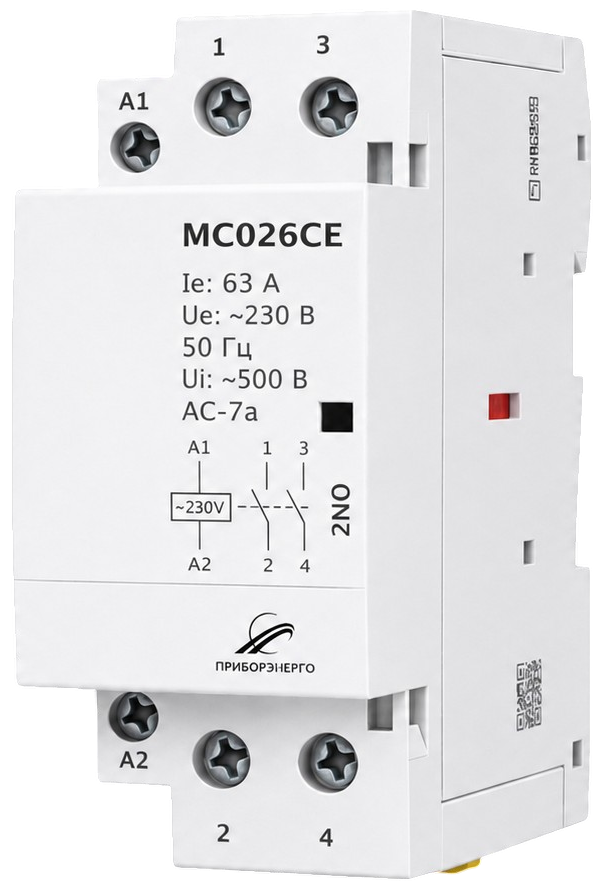

Контактор модульный MC026CE

Смотреть

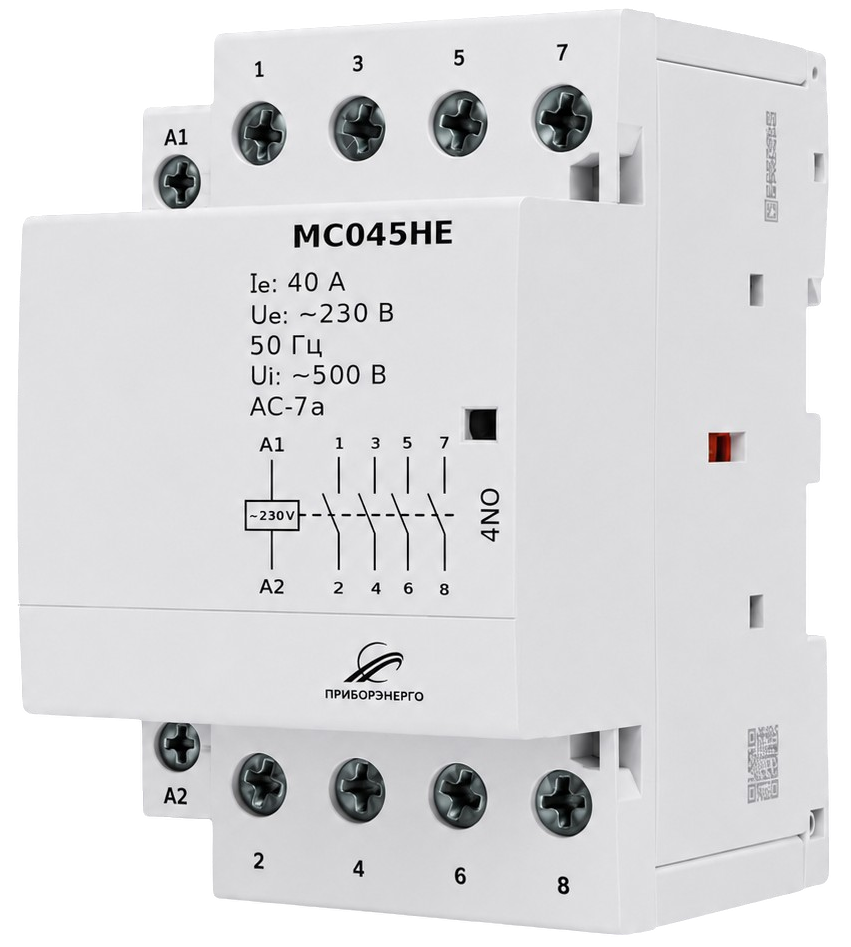

Контактор модульный MC045HE

Смотреть

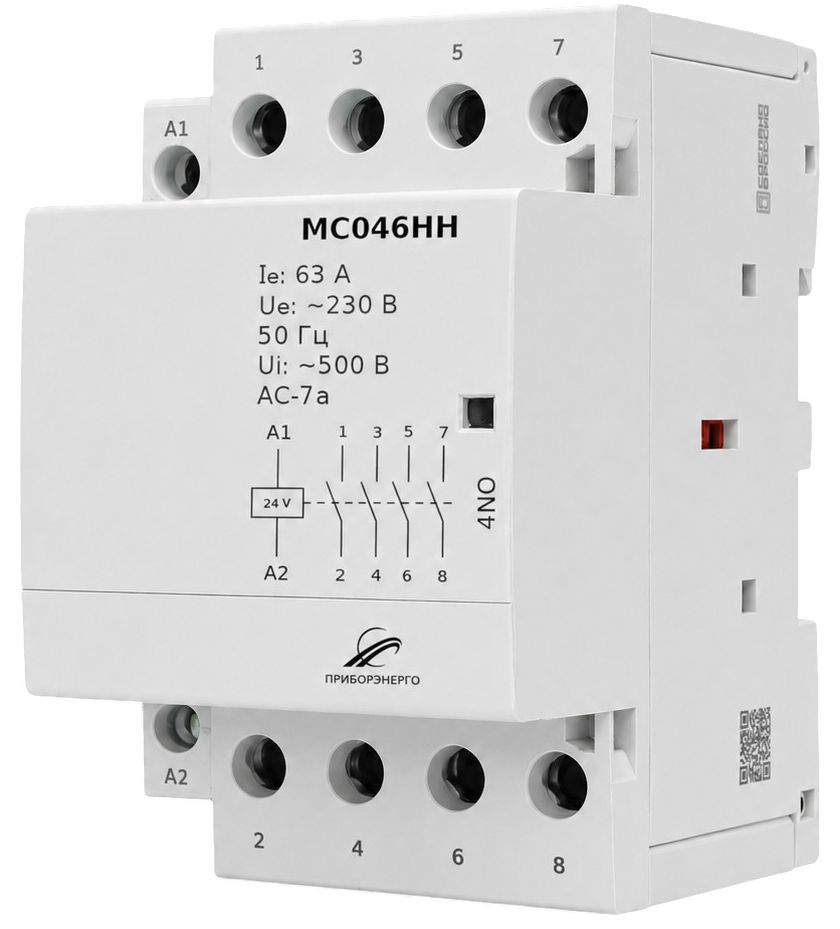

Контактор модульный MC046HH

Смотреть

Для чего нужен контактор, если есть автомат?

Многие задают этот вопрос. Автоматический выключатель защищает цепь от короткого замыкания и перегрузки, но он не предназначен для частого включения/отключения. Его механический ресурс (количество циклов) ограничен, и он не может управляться дистанционно. Модульный контактор, напротив, рассчитан на десятки и сотни тысяч циклов коммутации и легко управляется от слаботочных цепей. Поэтому правильная схема включает и автомат (защита), и контактор (управление). Автомат защищает всю цепь, а контактор подключает и отключает нагрузку по командам от системы управления.

Устройство модульного контактора

Устройство имеет достаточно простое, но надежное электромеханическое строение.

Основные элементы

• Катушка управления (соленоид): Электромагнит, создающий магнитное поле при подаче напряжения. От напряжения катушки зависит, какой сигнал управления необходим (12В, 24В, 110В, 220В постоянного или переменного тока).

• Сердечник и якорь: Неподвижная и подвижная части магнитной системы. Якорь притягивается к сердечнику при возникновении магнитного поля.

• Силовая контактная система: Набор подвижных и неподвижных контактов, которые замыкаются или размыкаются при движении якоря. Они рассчитаны на коммутацию больших токов (16-100А). Контакты изготавливаются из серебросодержащих композитов для устойчивости к искрению и привариванию.

• Возвратная пружина: Отводит якорь и размыкает контакты при снятии напряжения с катушки.

• Дугогасительная камера: Система пластин, которая гасит электрическую дугу, возникающую при размыкании мощных цепей. Без нее контакты быстро разрушались бы.

• Вспомогательные контакты: Дополнительные группы контактов (обычно 1NO+1NC или 2NO+2NC), которые переключаются синхронно с силовыми. Они используются для сигнализации состояния контактора (например, передача сигнала «контактор включен» в контроллер) или для построения схем блокировки.

• Корпус из негорючего пластика: Обеспечивает изоляцию, защиту от прикосновения и компактность (модульное исполнение). В современных моделях часто есть индикатор включения (светодиод) и кнопка ручного управления (принудительное включение для тестирования).

• Клеммы для проводников: Винтовые или пружинные зажимы для подключения силовых цепей и цепей управления. Обычно маркировка: 1-2 — вход-выход силовой первой фазы, 3-4 — второй пары и т.д., A1-A2 — катушка, 13-14 (NO) и 21-22 (NC) — вспомогательные контакты.

Модульный контактор: для чего предназначен, как работает и где применяется

Узнайте больше

Типы по конструкции

Принцип работы модульного контактора

Принцип работы основан на электромагнитной индукции и очень прост для понимания.

Пошаговый алгоритм:

1. Отсутствие напряжения: В обесточенном состоянии возвратная пружина удерживает якорь в отведенном положении. Силовые и вспомогательные контакты находятся в состоянии покоя. NO — разомкнуты, NC — замкнуты.

2. Подача напряжения на катушку: На клеммы A1 и A2 подается управляющее напряжение (например, 24В постоянного тока от контроллера или 220В от кнопки).

3. Возникновение магнитного поля: По обмотке катушки течет ток, возникает магнитное поле, которое намагничивает сердечник.

4. Притяжение якоря: Магнитное поле преодолевает усилие возвратной пружины и притягивает якорь к сердечнику.

5. Переключение контактов: Якорь механически связан с контактной системой. При движении якоря:

• Нормально разомкнутые (NO) силовые контакты замыкаются, подключая нагрузку к сети.

• Нормально замкнутые (NC) силовые контакты (если есть) размыкаются.

• Вспомогательные контакты (13-14, 21-22) также переключаются.

6. Снятие напряжения с катушки: Когда управляющий сигнал исчезает, магнитное поле пропадает.

7. Возврат в исходное состояние: Возвратная пружина отводит якорь. Контакты размыкаются (NO), и нагрузка отключается.

Все происходит очень быстро — за десятки миллисекунд. При этом контактор издает характерный щелчок.

Виды контакторов

Существует несколько классификаций видов контакторов. Рассмотрим основные.

1. По номинальному току (основной параметр)

• 16А: Для управления освещением, небольшими нагревателями, вентиляторами.

• 25А, 32А: Для управления ТЭНами, бойлерами, небольшими компрессорами.

• 40А, 63А: Для мощных котлов, систем кондиционирования, промышленного оборудования.

• 100А и выше: Для вводных цепей, мощных двигателей (встречаются реже, чаще используют «обычные» контакторы).

Правило выбора: номинальный ток контактора должен быть не меньше тока нагрузки (с запасом 10-20% для активной нагрузки и 50-100% для двигателей и трансформаторов).

2. По напряжению катушки управления

3. По количеству силовых контактов

• 1 полюс (1NO): Коммутирует одну линию (обычно фазу, нейтраль — напрямую). Применяется для управления освещением.

• 2 полюса (2NO): Коммутирует две линии (например, фазу и ноль — двухполюсное отключение, или две разные нагрузки). Рекомендуется для управления нагревательными приборами для полного отключения оборудования от сети.

• 4 полюса (4NO): Коммутирует четыре линии. Используется для управления трехфазными нагрузками (3 фазы + нейтраль) или для управления несколькими цепями одним сигналом.

Как подключить модульный контактор: схемы и пошаговая инструкция

Узнайте больше

4. По наличию вспомогательных контактов

• Без вспомогательных контактов: Только силовые контакты (1NO, 2NO, 4NO).

• С 1 вспомогательным контактом (1NO+1NC): Имеется один нормально разомкнутый и один нормально замкнутый контакт. Часто такие контакторы имеют маркировку: силовые 1-2, 3-4, вспомогательные 13-14 (NO) и 21-22 (NC).

• С 2 вспомогательными контактами: Два независимых переключающих контакта для сигнализации или блокировки.

5. По наличию дополнительных функций

• С кнопкой ручного управления (тест-кнопка): Для принудительного включения контактора при отладке системы или в аварийном режиме.

• Со светодиодной индикацией: Светодиод, подключенный параллельно катушке, показывает подачу напряжения на катушку. Полезно для диагностики.

• С защитой от прилипания контактов: При залипании контактов (например, из-за сварки) специальная механика не дает отключиться контактору, предотвращая аварию.

Преимущества покупки модульных контакторов

Почему стоит выбирать именно модульные вместо промышленных контакторов в открытом корпусе?

1. Компактность и унификация

• Ключевое преимущество — его стандартный размер под DIN-рейку. Он занимает места в электрощите не больше, чем обычный автоматический выключатель.

• Это позволяет создавать сложные схемы управления в стандартных пластиковых или металлических щитах.

2. Удобство монтажа

• Установка на DIN-рейку проста и не требует специальных инструментов или навыков (просто защелкивается).

• Все соединения легко доступны, клеммы расположены с двух сторон.

3. Безопасность

• Устройство полностью закрыто корпусом, что исключает случайное прикосновение к токоведущим частям.

• Встроенные дугогасительные камеры обеспечивают безопасную коммутацию мощных цепей.

.4. Универсальность

• Широкий диапазон напряжений катушек позволяет использовать контакторы в любых системах управления — от низковольтных 12В до стандартных 220В.

• Различное количество полюсов (1,2,4) покрывает все потребности — от управления одной лампочкой до подключения целого коттеджа.

5. Долговечность

• Механический ресурс до 2 000 000 циклов.

• Электрический ресурс (под нагрузкой) — до 200 000 циклов (зависит от тока и типа нагрузки).

• Контакты из серебряных сплавов устойчивы к эрозии и привариванию.

6. Низкое энергопотребление

• После срабатывания катушка потребляет значительно меньший ток удержания (экономия электроэнергии, особенно для AC-катушек).

• Катушки DC имеют еще более низкое потребление (около 1-3 Вт).

Где применяются модульные контакторы

Сфера использования контакторов не ограничивается одним лишь включением лампочек. Они одинаково эффективно справляются с управлением мощными электроприборами — от котлов отопления до насосов и теплых полов.

• Управление освещением в больших коттеджах, офисах, школах, цехах. Позволяют включать свет от нескольких выключателей (проходные схемы) без сложной разводки, а также управлять светом от датчиков движения.

• Управление отоплением: Включение электрокотлов, теплых полов, водонагревателей по сигналу от термостатов (так как термостат не рассчитан на коммутацию больших токов нагревателей).

• Системы «умный дом»: Исполнительные устройства для управления светом, вентиляцией, дверями, шторами, поливом.

• Вентиляция и кондиционирование: пуск вентиляторов, насосов, компрессоров.

• Промышленная автоматизация: Управление технологическими процессами, насосными станциями, компрессорами, конвейерами.

• Системы солнечной энергетики и аккумуляторных батарей: Коммутация цепей постоянного тока (DC-контакторы, однако к модульным переменного тока это относится реже).

Как выбрать модульный контактор: полное руководство по подбору

Узнайте больше

Вопросы и ответы

1. Что такое модульный контактор простыми словами?

Модульный контактор — это электромеханическое устройство для дистанционного включения и отключения электрических цепей. Простыми словами, это «умный выключатель» мощных нагрузок (освещение, насосы, отопление), который управляется слаботочным сигналом от кнопки, датчика или контроллера. Он монтируется на DIN-рейку в электрощитке и занимает минимум места.

2. Чем отличается модульный контактор от автоматического выключателя?

Автоматический выключатель предназначен для защиты цепи от короткого замыкания и перегрузки. Он не предназначен для частого включения/отключения. Модульный контактор, наоборот, специально создан для частой коммутации нагрузки (десятки тысяч циклов) и управляется дистанционно. При этом контактор не защищает цепь от КЗ и перегрузки — для этого последовательно с ним всегда устанавливают автомат. Это разные устройства, которые дополняют друг друга.

3. Как устроен модульный контактор и каков принцип его работы?

Устройство контактора включает катушку управления, подвижную и неподвижные контактные системы, возвратную пружину и дугогасительную камеру. Принцип работы: при подаче напряжения на катушку создается магнитное поле, которое втягивает якорь, замыкая силовые контакты. При снятии напряжения пружина возвращает якорь в исходное положение, и контакты размыкаются. Вспомогательные контакты (NO/NC) позволяют сигнализировать о состоянии или строить схемы блокировки.

4. Какие виды модульных контакторов существуют?

Основные виды: по номинальному току (16А до 100А); по напряжению катушки (12В DC, 24В DC, 220В AC); по количеству силовых контактов (1NO, 2NO, 4NO, 2NO+2NC). Выбор зависит от конкретной задачи управления.

Заключение

Компания «НТК Приборэнерго» предлагает широкий ассортимент модульных контакторов для любых задач — от простого управления освещением до сложных систем промышленной автоматизации.

Нужна помощь в выборе устройства для вашей системы? Наши специалисты помогут подобрать оптимальную модель с учетом всех особенностей вашей нагрузки и системы управления. Звоните по телефону или оставляйте заявку на сайте для консультации и расчета стоимости!
