Модульные контакторы широко используются в системах автоматизации зданий для дистанционного управления освещением, отоплением, вентиляцией, насосным оборудованием и другими мощными нагрузками. Однако для многих начинающих электриков и домашних мастеров вопрос как подключить модульный контактор остается открытым.
В этой статье мы подробно разберем все способы подключения, типовые схемы, ответим на вопрос как подключить модульный контактор на 220В и дадим пошаговые инструкции для различных ситуаций.

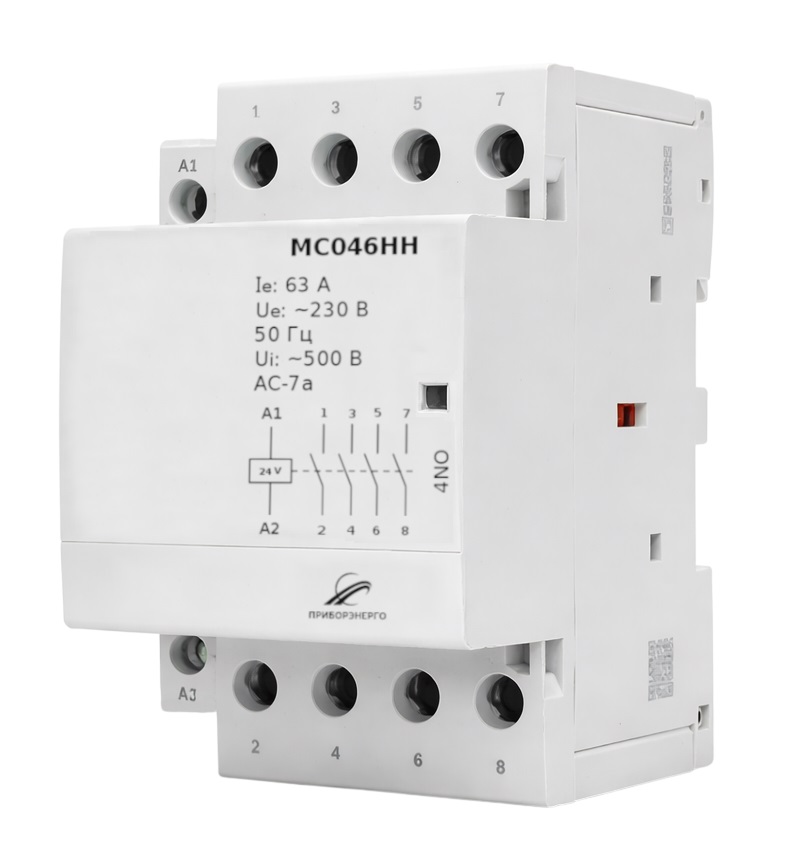

Модульный контактор производства «НТК Приборэнерго»
Что такое модульный контактор и зачем он нужен
Прежде чем разбирать схемы подключения, важно понять, что представляет собой это устройство. Контактор модульный — это электромеханическое коммутационное устройство, предназначенное для коммутации электрических цепей переменного тока в системах электроснабжения, автоматизации и управления нагрузками.
Контактор предназначен для установки в распределительных щитах и шкафах электрооборудования на DIN-рейку 35 мм и может применяться для управления освещением, системами отопления, вентиляции, кондиционирования, насосным оборудованием и другими электрическими нагрузками.
Главная особенность модульного контактора — возможность дистанционного управления мощными нагрузками с помощью слаботочных сигналов. В отличие от автоматического выключателя, который защищает цепь от КЗ и перегрузки, контактор предназначен именно для частой коммутации нагрузки и может управляться от кнопок, датчиков, таймеров или контроллеров.
Устройство модульного контактора
Чтобы правильно выполнить подключение, необходимо понимать устройство контактора и назначение его выводов.
Силовая часть
Силовая часть — это контакты, которые коммутируют основную нагрузку. Они обозначаются цифрами:
-
1-2 — первая пара силовых контактов (нормально разомкнутые);
-
3-4 — вторая пара силовых контактов (если есть);
-
5-6 — третья пара силовых контактов (если есть);
-
7-8 — четвертая пара силовых контактов (если есть).
Цифра с нечетным номером (1, 3, 5, 7) — это вход (подключение фазы от автоматического выключателя). Цифра с четным номером (2, 4, 6, 8) — это выход (подключение нагрузки).
Катушка управления
Катушка управления имеет выводы, обозначенные A1 и A2 (или A1 и A2). При подаче напряжения на эти выводы катушка создает магнитное поле, которое втягивает якорь и замыкает силовые контакты.
Напряжение катушки может быть разным: 12В, 24В, 110В, 220В (переменного или постоянного тока). Перед подключением обязательно проверьте маркировку на корпусе контактора.
Вспомогательные контакты
Многие контакторы имеют вспомогательные контакты для сигнализации состояния или построения схем блокировки:
-
13-14 (или 13-14) — нормально разомкнутый вспомогательный контакт (замыкается при включении контактора);
-
21-22 (или 21-22) — нормально замкнутый вспомогательный контакт (размыкается при включении контактора).
Вспомогательные контакты рассчитаны на небольшие токи (обычно до 5-10 А) и используются только в цепях управления и сигнализации.
Основные принципы подключения
Общая схема подключения
Независимо от того, как подключить модульный контактор в конкретной схеме, есть общие принципы:
-
Защита от КЗ и перегрузки: последовательно с силовыми контактами контактора всегда устанавливается автоматический выключатель. Контактор не защищает цепь — это задача автомата.
-
Правильный выбор напряжения катушки: напряжение управления (подаваемое на A1-A2) должно соответствовать напряжению катушки, указанному на корпусе.
-
Соблюдение полярности (для DC-катушек): если катушка постоянного тока, важно соблюдать полярность подключения (A1 — плюс, A2 — минус).
-
Надежное соединение: все провода должны быть надежно затянуты в клеммах.
Модульный контактор: для чего предназначен, как работает и где применяется
Узнайте большеКак подключить модульный контактор на 220В
Рассмотрим самый распространенный вариант — подключение контактора на модульный контактор на 220В с катушкой на 220В переменного тока.
Силовая часть:
-
Фаза (L) от сети через автоматический выключатель подводится к силовому входу контактора (клемма 1);
-
К силовому выходу (клемма 2) подключается нагрузка;
-
Ноль (N) подключается к нагрузке напрямую (не через контактор).
Цепь управления:
-
Фаза (L) через управляющее устройство (кнопку, датчик, таймер) подводится к клемме A1 катушки;
-
Клемма A2 подключается к нулю (N).
При замыкании управляющего устройства (нажатии кнопки, срабатывании датчика) напряжение подается на катушку, контактор включается и подключает нагрузку.
Как правильно подключить контактор с разными напряжениями катушки
Если катушка рассчитана на 24В, а не на 220В, схема меняется:
-
Силовая часть подключается так же (фаза 220В через автомат на клемму 1, нагрузка с клеммы 2, ноль на нагрузку);
-
Цепь управления: отдельный источник 24В подключается к A1 и A2 через управляющее устройство.
Важно: никогда не подавайте напряжение 220В на катушку, рассчитанную на 24В — она перегорит.
Как подключить модульный контактор схема управления от кнопки
Управление от кнопки без фиксации (импульсное)
Самая простая схема — управление от кнопки без фиксации (нормально разомкнутой). При нажатии кнопки контактор включается, при отпускании — выключается.
Как подключить модульный контактор схема для этого случая:
-
Фаза (L) через автомат подключается к клемме 1 контактора;
-
Нагрузка подключается к клемме 2 контактора и к нулю (N);
-
Фаза (L) также подключается к одному контакту кнопки;
-
Второй контакт кнопки подключается к клемме A1 катушки;
-
Клемма A2 подключается к нулю (N).
Результат: при нажатой кнопке нагрузка включена, при отпущенной — выключена.
Подключение с двумя кнопками (Пуск и Стоп)
Более удобная схема — с двумя кнопками: «Пуск» (нормально разомкнутая) и «Стоп» (нормально замкнутая). При нажатии «Пуск» контактор включается и остается включенным после отпускания кнопки. При нажатии «Стоп» контактор выключается.
Как правильно подключить по этой схеме (с самоподхватом):
-
Фаза (L) через автомат подключается к клемме 1 контактора;
-
Нагрузка подключается к клемме 2 контактора и к нулю (N);
-
Фаза (L) также подключается к клемме «Стоп» (нормально замкнутая кнопка);
-
С выхода кнопки «Стоп» фаза идет на кнопку «Пуск»;
-
С выхода кнопки «Пуск» фаза идет на клемму A1 катушки;
-
Параллельно кнопке «Пуск» подключается нормально разомкнутый вспомогательный контакт контактора (13-14);
-
Клемма A2 подключается к нулю (N).
Принцип работы: при кратковременном нажатии «Пуск» напряжение подается на катушку, контактор включается. Через свой вспомогательный контакт (13-14) он подает напряжение на катушку в обход кнопки «Пуск» — это называется «самоподхват». При нажатии «Стоп» цепь разрывается, контактор выключается.
Как подключить модульный контактор к датчику или таймеру
Подключение к датчику движения или освещенности
Для автоматического управления освещением контактор часто подключают к датчику движения, датчику освещенности (фотореле) или таймеру.
Как подключить устройство к датчику:
-
Силовая часть подключается стандартно (через автомат на клемму 1, нагрузка с клеммы 2);
-
Датчик подключается к сети 220В (фаза и ноль) согласно его инструкции;
-
Выход датчика (обычно это релейный выход) подключается последовательно с катушкой контактора: фаза — выход датчика — клемма A1 катушки — клемма A2 — ноль.
Важно: Убедитесь, что коммутационная способность выхода датчика достаточна для управления катушкой контактора. Ток катушки обычно составляет 0.1-0.5А. Если выход датчика рассчитан на меньший ток, используйте промежуточное реле.
Подключение к таймеру (реле времени)
Таймеры (реле времени) позволяют включать и выключать нагрузку по расписанию или через заданные интервалы.
Схема подключения контактора к таймеру аналогична подключению к датчику: выход таймера подключается последовательно с катушкой контактора.
Как подключить модульный контактор для управления трехфазной нагрузкой
Устройства могут использоваться для управления трехфазными нагрузками (электродвигатели, нагреватели). Для этого используются контакторы с 3 или 4 силовыми контактами (3NO или 4NO).
Как подключить для трехфазной нагрузки:
-
Три фазы (L1, L2, L3) через трехполюсный автоматический выключатель подключаются к силовым входам контактора (клеммы 1, 3, 5);
-
Нагрузка подключается к силовым выходам (клеммы 2, 4, 6);
-
Ноль (N) подключается к нагрузке напрямую (если требуется);
-
Цепь управления подключается к катушке (A1, A2) так же, как в однофазных схемах.
Пошаговая инструкция по подключению модульных контакторов
Шаг 1: Подготовка
-
Отключите напряжение на щите, где будете работать;
-
Убедитесь в отсутствии напряжения индикатором;
-
Подготовьте инструмент: отвертки, кусачки, стриппер;
-
Подготовьте провода необходимого сечения.
Шаг 2: Установка контактора на DIN-рейку
Защелкните контактор на DIN-рейку до характерного щелчка. Устройство должно сидеть плотно, без люфта.
Шаг 3: Установка автоматического выключателя
Установите автоматический выключатель (рядом с контактором или перед ним) для защиты силовой цепи. Номинал автомата должен соответствовать номинальному току контактора и нагрузке.
Шаг 4: Подключение силовой цепи
-
Подключите фазу от автомата к клемме 1 контактора;
-
Подключите нагрузку к клемме 2 контактора;
-
Подключите ноль к нагрузке напрямую.
Шаг 5: Подключение цепи управления
-
Подключите фазу к управляющему устройству (кнопке, датчику, таймеру);
-
От управляющего устройства проложите провод к клемме A1 катушки;
-
Клемму A2 подключите к нулю.
Шаг 6: Подключение вспомогательных контактов (при необходимости)
Если используется схема с самоподхватом, подключите вспомогательный контакт (13-14) параллельно кнопке «Пуск».
Шаг 7: Проверка и тестирование
-
Визуально проверьте все соединения;
-
Убедитесь, что все провода надежно затянуты;
-
Включите автомат;
-
Подайте управляющий сигнал — контактор должен включиться;
-
Отключите управляющий сигнал — контактор должен выключиться.
Как выбрать модульный контактор: полное руководство по подбору
Узнайте большеТипичные ошибки при подключении
1. Неправильное напряжение катушки
Подача 220В на катушку 24В приводит к ее перегоранию. Всегда проверяйте маркировку.
2. Отсутствие защиты от КЗ
Подключение контактора без последовательного автоматического выключателя опасно: при коротком замыкании контактор может выйти из строя или стать причиной пожара.
3. Слабый контакт в клеммах
Недостаточно затянутые винты приводят к нагреву, искрению и выходу контактора из строя.
4. Перепутывание нормально замкнутых и разомкнутых кнопок
Использование нормально замкнутой кнопки вместо нормально разомкнутой (или наоборот) приводит к тому, что схема работает неправильно.
Вопросы и ответы
1. Как подключить модульный контактор к кнопке без фиксации?
Для подключения модульного контактора к кнопке без фиксации (нормально разомкнутой) нужно соединить фазу с одним контактом кнопки, а второй контакт кнопки соединить с клеммой A1 катушки контактора. Клемма A2 подключается к нулю. При нажатии кнопки напряжение подается на катушку — контактор включается. При отпускании кнопки напряжение снимается — контактор выключается.
2. Как подключить модульный контактор с самоподхватом?
Для подключения модульного контактора с самоподхватом используется схема: параллельно кнопке «Пуск» подключается нормально разомкнутый вспомогательный контакт контактора (NO). Последовательно с катушкой подключается кнопка «Стоп» (нормально замкнутая). При кратковременном нажатии «Пуск» контактор включается и блокирует себя через свой контакт. При нажатии «Стоп» цепь разрывается и контактор выключается.
3. Как подключить модульный контактор к датчику движения или таймеру?
Для подключения модульного контактора к датчику движения или таймеру необходимо выход датчика (релейный или открытый коллектор) подключить последовательно с катушкой контактора. При срабатывании датчика его выход замыкается, напряжение подается на катушку и контактор включает нагрузку. Важно: убедиться, что коммутационная способность выхода датчика достаточна для управления катушкой контактора.
4. Как подключить модульный контактор на 220В?
Как подключить модульный контактор на 220В: силовая часть — фаза (L) через автоматический выключатель подключается на силовой вход контактора (клемма 1), нагрузка подключается к силовому выходу (клемма 2). Ноль (N) подключается к нагрузке напрямую. Цепь управления: фаза через кнопку или датчик подается на клемму A1 катушки, клемма A2 подключается к нулю. При этом напряжение катушки должно соответствовать 220В.
5. Какое сечение провода нужно для подключения контактора?
Сечение провода для подключения контактора зависит от номинального тока контактора и длины линии. Для силовых цепей при токе 16-25А рекомендуется сечение 2.5 мм², при токе 32-40А — 4-6 мм², при токе 50-63А — 10 мм². Для цепей управления (катушка) достаточно сечения 0.5-0.75 мм², так как ток катушки обычно не превышает 0.1-0.5А.
