Выбрать контактор однофазный модульный — задача, с которой сталкиваются электрики, проектировщики и владельцы домов при автоматизации управления освещением, отоплением или насосным оборудованием. Однофазный модульный контактор — это компактное устройство для дистанционного управления нагрузкой, которое монтируется на DIN-рейку в электрощитке. Однако на рынке представлены десятки моделей с разными характеристиками. Как выбрать контактор однофазный модульный, который прослужит долго и будет работать без сбоев? В этой статье технические специалисты ООО «НТК Приборэнерго» разберут ключевые критерии выбора и помогут избежать типичных ошибок.

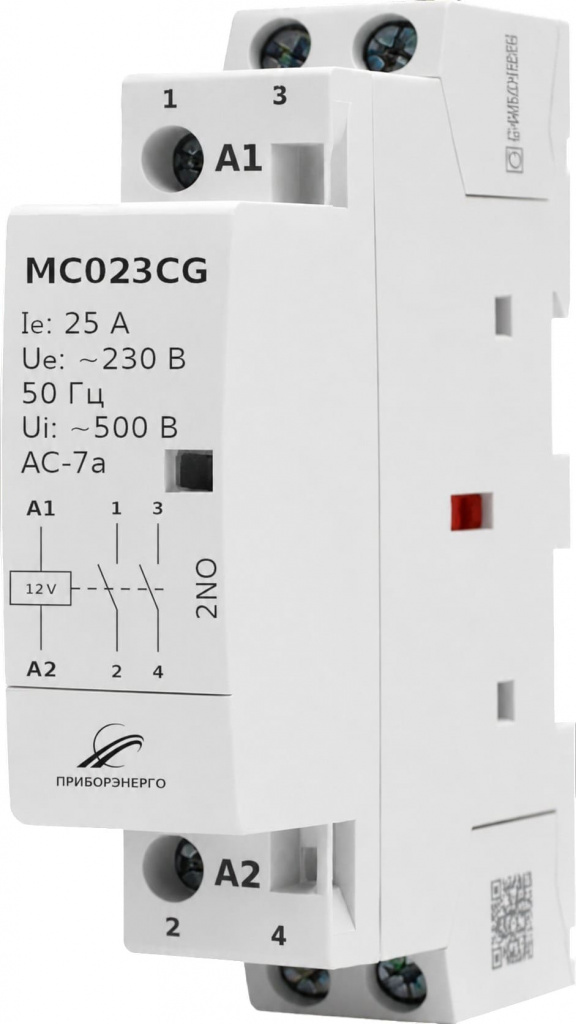

Модульный контактор производства «НТК Приборэнерго»
Что такое однофазный модульный контактор и где он применяется
Модульный контактор — это электромеханическое коммутационное устройство, предназначенное для дистанционного включения и отключения электрических цепей переменного тока. Благодаря компактному исполнению и креплению на DIN-рейку 35 мм, он идеально подходит для установки в распределительных щитах и шкафах электрооборудования.
Области применения однофазного модульного контактора:
-
Управление освещением (включение от датчиков движения, по расписанию, из нескольких мест).
-
Управление системами отопления (электрические котлы, теплые полы, ТЭНы).
-
Управление вентиляцией и кондиционированием.
-
Управление насосным оборудованием (циркуляционные насосы, насосы водоснабжения).
-
Системы «умный дом» и автоматизация зданий.
Основные параметры выбора однофазного модульного контактора
1. Номинальный ток (In)
Самый важный параметр — ток, который контактор способен коммутировать длительное время без перегрева. Он должен быть не меньше номинального тока нагрузки.
Для активной нагрузки (ТЭНы, лампы накаливания):
-
Номинальный ток контактора выбирается равным току нагрузки или с небольшим запасом 10-20%.
-
Пример: нагрузка 16А (около 3,5 кВт при 220В) — выбирайте контактор на 16А или 20А.
Для индуктивной нагрузки (электродвигатели, насосы, компрессоры):
-
Из-за высоких пусковых токов (в 5-7 раз выше номинальных) необходим запас 30-50%.
-
Пример: двигатель с номинальным током 10А — выбирайте контактор на 16А.
Стандартные номиналы однофазных модульных контакторов: 16А, 20А, 25А, 32А, 40А, 63А.
2. Напряжение катушки управления
Катушка управления определяет, каким сигналом будет управляться контактор. Самые распространенные варианты:
|
Напряжение |
Тип тока |
Применение |
|
12В DC |
Постоянный |
Низковольтные системы, управление от аккумулятора |
|
24В DC |
Постоянный |
Самый популярный для систем автоматики (ПЛК, контроллеры, «умный дом») |
|
110В AC |
Переменный |
Промышленные системы управления |
|
220-240В AC |
Переменный |
Управление напрямую от сети 220В (кнопки, выключатели, реле) — самый доступный вариант |
Совет: Если вы подключаете контактор к контроллеру или системе «умный дом», выбирайте катушку на 24В DC. Это безопасно и совместимо с большинством автоматики.
3. Количество силовых контактов
Однофазные модульные контакторы могут иметь разное количество силовых контактов (полюсов).
|
Вариант |
Обозначение |
Применение |
|
1NO |
1 нормально разомкнутый контакт |
Управление одной линией (обычно для освещения) |
|
2NO |
2 нормально разомкнутых контакта |
Управление двумя независимыми линиями или двухполюсное отключение (фаза + ноль) |
|
4NO |
4 нормально разомкнутых контакта |
Управление четырьмя линиями (редко для бытовых задач) |
Рекомендация: Для управления мощными потребителями (ТЭН, котел) выбирайте двухполюсный контактор (2NO) для отключения и фазы, и нуля — это безопаснее.
4. Наличие и тип вспомогательных контактов
Вспомогательные контакты нужны для сигнализации состояния или построения схем блокировки.
-
1NO (13-14) — нормально разомкнутый контакт (замыкается при включении контактора).
-
1NC (21-22) — нормально замкнутый контакт (размыкается при включении контактора).
-
1NO+1NC — комбинированный вариант.
Для простых схем управления (включение от кнопки с самоподхватом) достаточно одного нормально разомкнутого вспомогательного контакта.
5. Категория применения
Категория применения определяет, для каких видов нагрузок предназначен контактор.
|
Категория |
Тип нагрузки |
Примеры |
|
AC-1 |
Активная нагрузка |
ТЭНы, лампы накаливания, обогреватели |
|
AC-3 |
Двигатели с нормальным пуском |
Насосы, вентиляторы, компрессоры |
|
AC-5a |
Управление газоразрядными лампами |
Люминесцентные лампы |
|
AC-5b |
Управление лампами накаливания |
Лампы накаливания, галогенные лампы |
Если вы выбираете контактор для управления освещением — подойдет AC-1 или AC-5. Для двигателей — AC-3.
6. Наличие индикации и тест-кнопки
-
Светодиодная индикация показывает подачу напряжения на катушку — полезно для диагностики.
-
Тест-кнопка позволяет вручную включить контактор для проверки схемы без подачи управления.
Как выбрать контактор однофазный модульный: пошаговый алгоритм
Шаг 1. Определите тип нагрузки.
Активная (ТЭН, обогреватель) или индуктивная (двигатель, насос, компрессор). Это влияет на запас по току.
Шаг 2. Рассчитайте номинальный ток нагрузки.
I = P / U (для активной нагрузки). Для индуктивной — учтите пусковые токи (запас 30-50%).
Шаг 3. Выберите номинальный ток контактора.
Округлите вверх до ближайшего стандартного значения (16А, 20А, 25А, 32А и т.д.).
Шаг 4. Выберите напряжение катушки.
220В — для управления от кнопок/выключателей. 24В — для управления от контроллеров и систем «умный дом».
Шаг 5. Определите количество силовых контактов.
1NO — для управления фазой. 2NO — для управления фазой и нулем (рекомендуется).
Шаг 6. Проверьте наличие вспомогательных контактов.
Нужны ли они для самоподхвата или сигнализации?
Шаг 7. Проверьте категорию применения.
AC-1 для активной нагрузки, AC-3 для двигателей.
Шаг 8. Выберите производителя.
Ориентируйтесь на проверенные бренды с хорошей репутацией.
Пример выбора модульного контактора
Задача: Управление освещением в частном доме. Суммарная мощность светильников — 2,5 кВт. Управление — от датчика движения (выход 24В DC).
Решение:
-
Ток нагрузки: 2500 Вт / 220 В ≈ 11,4 А.
-
Тип нагрузки: активная (лампы накаливания) или с электронными балластами (LED). Добавляем запас 20% → 13,7 А.
-
Выбираем стандартный номинал → 16А.
-
Напряжение катушки: 24В DC (совместимо с датчиком).
-
Количество контактов: 1NO или 2NO.
-
Вспомогательные контакты: 1NO для самоподхвата (если нужно).
Итог: Модульный контактор 16А, 1NO (или 2NO), катушка 24В DC.
Пример использования контактора «НТК Приборэнерго»
Управление нагревателем в промышленном цехе
На производственном участке установлены электрические нагреватели общей мощностью 5 кВт (ток ~23А). Для дистанционного включения с пульта управления используется контактор 25А производства «НТК Приборэнерго» с катушкой 220В. Схема реализована через кнопки «Пуск» и «Стоп» с самоподхватом.
Типичные ошибки при выборе
-
Недостаточный запас по току — контактор перегревается и выходит из строя.
-
Неправильное напряжение катушки — не соответствует системе управления.
-
Игнорирование пусковых токов — для двигателей и насосов нужен запас 30-50%.
-
Экономия на вспомогательных контактах — невозможно реализовать самоподхват или сигнализацию.
-
Выбор контактора без учета категории применения — контактор AC-1 может не справиться с индуктивной нагрузкой.
Рекомендуем приобрести модульные контакторы в «НТК Приборэнерго»
Компания «НТК Приборэнерго» предлагает надежные модульные контакторы собственного производства. Наши контакторы:
-
Рассчитаны на токи 25А, 40А, 63А.
-
Монтируются на DIN-рейку, компактны и надежны.
-
Подходят для управления освещением, отоплением, вентиляцией и насосным оборудованием.
Часто задаваемые вопросы
1. Чем отличается модульный контактор от автоматического выключателя?
Автоматический выключатель защищает цепь от короткого замыкания и перегрузки. Модульный контактор предназначен для частого дистанционного включения и отключения нагрузки, но не защищает цепь от КЗ. Для защиты последовательно с контактором всегда устанавливают автомат.
2. Какое напряжение катушки выбрать — 220В или 24В?
Выбор зависит от системы управления. Для прямого управления от кнопок или выключателей в сети 220В выбирайте катушку 220В. Для управления от контроллеров, систем умного дома или для безопасности персонала выбирайте катушку 24В (DC).
3. Можно ли использовать однофазный контактор для трехфазной нагрузки?
Нет, однофазный контактор имеет только один полюс (или два полюса) и может коммутировать только одну фазу (или фазу и ноль). Для трехфазной нагрузки нужен трехполюсный или четырехполюсный контактор.
4. Какой запас по току нужен для контактора?
Для активной нагрузки (ТЭНы, лампы накаливания) достаточно запаса 10-20%. Для индуктивной нагрузки (двигатели, насосы, компрессоры) запас должен быть 30-50% из-за высоких пусковых токов. Для освещения с электронными балластами — 30-40%.
5. Нужно ли ставить автомат перед контактором?
Да, обязательно. Контактор не защищает цепь от короткого замыкания и перегрузки. Последовательно с контактором должен быть установлен автоматический выключатель с номиналом, соответствующим току нагрузки и сечению провода.
Заключение
Как выбрать контактор однофазный модульный — мы подробно разобрали все ключевые критерии: номинальный ток, напряжение катушки, количество контактов, категорию применения. Правильный выбор контактора обеспечит надежную и долговечную работу системы автоматизации. Используйте наши рекомендации, учитывайте тип нагрузки и запас по току, и ваш контактор прослужит долгие годы.
