Что такое колодка для реле: виды, выбор и применение

В электротехнике реле являются одними из самых распространенных компонентов. Они позволяют управлять мощными нагрузками с помощью слаботочных сигналов, обеспечивать гальваническую развязку и реализовывать сложные алгоритмы управления. Однако для того чтобы реле работало надежно и долго, его необходимо правильно подключить. И здесь на помощь приходят колодки для реле! — специальные монтажные устройства, которые упрощают установку, замену и обслуживание реле. В этой статье мы подробно разберем, что такое колодка для реле, какие они бывают, как их выбирать и где применять.

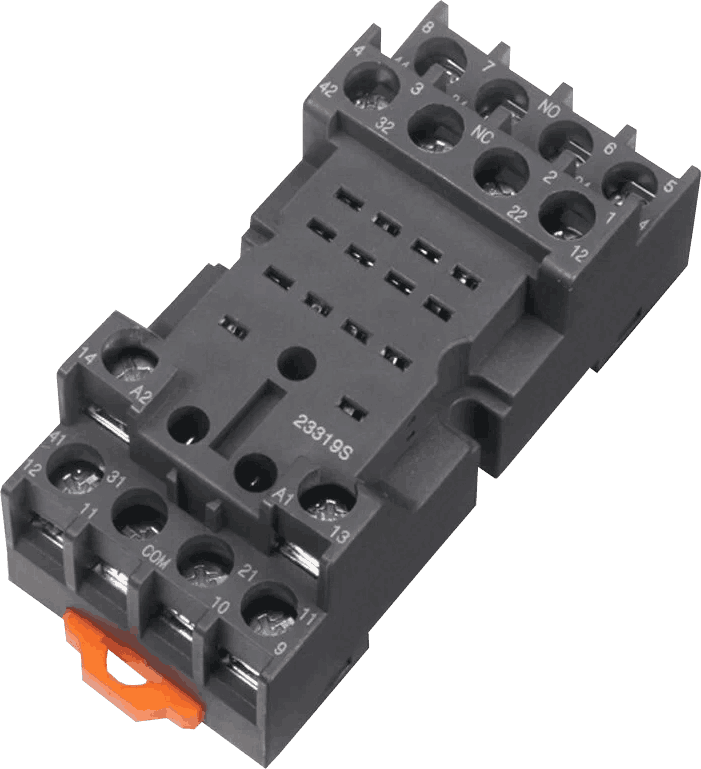

Колодка TRE14, 10A, 300В производства «НТК Приборэнерго»

Что такое колодка для реле

Колодка для реле (сокет, розетка, держатель) — это монтажное устройство, предназначенное для подключения электромагнитного реле к электрической цепи без использования пайки. Она обеспечивает надежное механическое и электрическое соединение, а также позволяет быстро заменять реле в случае его выхода из строя.

Конструктивно колодка реле представляет собой пластиковый корпус с:

• Гнездами для подключения выводов реле;

• Клеммами для подключения внешних проводов;

• Элементами крепления (для DIN-рейки, панели или печатной платы);

• Местами для установки дополнительных аксессуаров (диодов, индикаторов, варисторов).

Устройство предназначено для удобного и надежного подключения реле, в том числе с четырьмя группами переключающих контактов. Она обеспечивает прочное соединение и поддерживает установку дополнительных аксессуаров, что делает ее оптимальным решением для промышленных и автоматизированных систем управления.

Зачем нужна колодка реле

Чтобы вы точно понимали, какие задачи решает колодка и почему её использование — это профессиональный подход, составили наглядный список ключевых преимуществ.

1. Быстрая замена реле

Главное преимущество использования колодок — возможность быстрой замены реле без отключения и переподключения проводов. При выходе устройства из строя достаточно:

1. Отключить питание.

2. Извлечь неисправное реле из колодки.

3. Вставить новое.

4. Включить питание.

Все подключения проводов остаются неизменными. Это особенно важно в системах, где простаивание оборудования критично (производственные линии, котельные, системы безопасности).

2. Удобство монтажа

• Колодка устанавливается на DIN-рейку или панель один раз.

• Провода подключаются к клеммам колодки один раз.

• Реле просто вставляется в колодку — не требуется пайка, обжим или дополнительные инструменты.

3. Высокая надежность

• Колодки обеспечивают надежный электрический контакт благодаря подпружиненным контактам.

• Исключается риск повреждения выводов реле при частых заменах.

• Колодки рассчитаны на многократные циклы установки и извлечения реле.

4. Возможность установки дополнительных аксессуаров

Колодки позволяют легко устанавливать:

• Защитные диоды (для подавления обратного выброса ЭДС при отключении катушки).

• Индикаторы напряжения (LED) для визуального контроля состояния реле.

• Модули защиты от перенапряжения (варисторы, RC-цепочки).

• Маркировочные бирки для подписи цепей.

Устройство колодки для реле

1. Основные элементы

2. Нумерация контактов

Для колодок, используемых с реле на 4 группы переключающих контактов (4 Form C), маркировка выполняется по стандартной схеме:

3. Типы подключения проводов

• Винтовые клеммы: традиционный тип, обеспечивает надежный контакт, требует использования отвертки.

• Пружинные клеммы (Push-in, Cage-clamp): позволяют подключать провода без инструмента (просто вставить зачищенный провод). Обеспечивают быстрый монтаж, устойчивы к вибрации.

Классификация колодок реле

1. По способу монтажа

2. По количеству контактов (полюсов)

3. По типу клемм

4. По производителю и серии

• RID-серия (например, RID-4A для 4 групп контактов) — наиболее распространенная в России.

• Стандартные сокеты Finder, TE Connectivity, Schneider Electric, Phoenix Contact.

• Колодки под реле «НТК Приборэнерго» — совместимы со стандартными миниатюрными реле общего назначения.

Колодка TRE14-B, 8A, 300В производства «НТК Приборэнерго»

Чек-лист как выбрать колодку для реле

Чтобы вы не запутались в многообразии сокетов и держателей и смогли быстро подобрать идеально совместимый вариант, инженеры «НТК Приборэнерго» подготовили простой пошаговый чек-лист, который вы можете распечатать. Просто последовательно проверяйте каждый пункт.

1. По типу и количеству контактов реле

• Убедитесь, что колодка соответствует реле по количеству выводов.

• Для реле с 1 группой контактов (1 Form C) — 8-контактная колодка (5 выводов полезных + катушка).

• Для реле с 2 группами контактов (2 Form C) — 8-контактная колодка.

• Для реле с 3 группами контактов (3 Form C) — 11-контактная колодка.

• Для реле с 4 группами контактов (4 Form C) — 14-контактная колодка.

2. По способу монтажа

• DIN-рейка — для установки в электрощиты и шкафы автоматики.

• Панельный монтаж — для размещения на лицевых панелях и пультах управления.

• PCB монтаж — для встраивания в электронные устройства.

3. По типу клемм

• Винтовые — если требуется надежное соединение с толстыми проводами.

• Пружинные — если важна скорость монтажа и защита от вибрации.

4. По напряжению и току

• Колодка должна выдерживать рабочее напряжение и ток цепи нагрузки (обычно до 250-400В и 10А).

• Проверьте номинальные параметры на корпусе колодки.

5. По наличию дополнительных аксессуаров

• Места для установки защитных диодов (A1, A2 обычно совмещены с пазами).

• Возможность установки индикаторов для контроля состояния.

6. По совместимости с производителем

• Используйте колодки и реле одного производителя или проверенной совместимой пары.

• Популярные совместимые пары: реле серии RID (RID-24-1C, RID-24-2C, RID-24-4C) и колодки RID-8A, RID-11A, RID-14A.

Монтаж и подключение колодки для реле: советы от инженеров

Что важно знать перед установкой. Даже качественная колодка не будет работать надежно, если смонтирована с ошибками. Инженеры «НТК Приборэнерго» выделили ключевые моменты, которые повлияют на долговечность и безопасность вашей системы. Обратите на них внимание при монтаже.

1. Установка колодки на DIN-рейку

1. Заведите верхний край колодки под DIN-рейку.

2. Нажмите на нижнюю часть колодки до защелкивания защелки.

2. Установка реле в колодку

1. Совместите выводы реле с гнездами на колодке.

2. Приложите усилие до характерного щелчка (фиксаторы реле защелкнутся).

3. Убедитесь, что реле установлено ровно и плотно.

3. Извлечение реле из колодки

1. При наличии скобы-струны потяните ее на себя.

2. Или подденьте защелки по бокам реле отверткой.

3. Извлеките реле вертикально вверх.

4. Подключение проводов (винтовые клеммы)

1. Зачистите провод на 8-10 мм.

2. Для многожильного провода используйте наконечник НШВИ.

3. Вставьте провод в клемму и затяните винт с усилием 0,5-0,6 Н·м.

4. Слегка потяните провод, чтобы убедиться в надежности.

5. Подключение проводов (пружинные клеммы Push-in)

1. Зачистите провод на 8-10 мм.

2. Для многожильного провода используйте наконечник НШВИ.

3. Вставьте провод в круглое отверстие до упора (пружина зафиксирует автоматически).

Где применяются колодки для реле

Колодки (сокеты) для реле используются везде, где требуется удобный монтаж и быстрая замена коммутационных устройств без перепайки проводов. Опираясь на многолетний опыт поставок и анализ запросов наших клиентов, инженеры компании выделили наиболее частые и показательные области применения. Ниже — именно те задачи, для которых реально покупают колодки под реле.

1. Промышленная автоматизация

• Щиты управления станками, конвейерами, насосами, компрессорами.

• Системы блокировки и безопасности.

2. Системы автоматизации зданий (BMS)

• Управление освещением, вентиляцией, отоплением, кондиционированием.

• Интеграция с контроллерами (ПЛК) и системой «умный дом».

3. Системы контроля доступа и безопасности

• Управление электромагнитными замками, турникетами, сигнализацией.

4. Телекоммуникации и связь

• Коммутация сигналов в телефонных станциях, серверных.

5. Управление электрооборудованием

• Автоматическое включение насосов, вентиляторов, освещения.

Вопросы и ответы (FAQ)

1. Что такое колодка для реле простыми словами и зачем она нужна?

Это монтажное устройство для подключения реле без пайки. Она устанавливается на DIN-рейку или панель и позволяет быстро подключать и заменять реле, обеспечивая надежную фиксацию и удобное подключение проводов через винтовые или пружинные клеммы. При выходе реле из строя достаточно просто заменить его, не отключая провода.

2. Какие бывают колодки для реле по конструкции?

По конструкции колодки для реле делятся на: колодки для печатного монтажа (для пайки в плату), колодки на DIN-рейку (с защелкой для установки в электрощит) и панельные колодки (крепятся винтами на панель). По типу подключения проводов бывают винтовые (традиционные) и пружинные (Push-in) — без использования инструмента.

3. Как правильно установить реле в колодку?

Реле устанавливается в колодку путем легкого нажатия до характерного щелчка — фиксаторы на боковых сторонах реле защелкиваются в пазах колодки. Для извлечения реле необходимо потянуть за специальную скобу (струну) или поддеть отверткой защелки. Важно не прикладывать излишних усилий, чтобы не погнуть контакты.

4. Какие дополнительные аксессуары можно установить на колодку для реле?

На колодки для реле можно устанавливать: защитные диоды (для подавления обратного выброса ЭДС на катушке при отключении), индикаторы напряжения для визуального контроля питания катушки, модули защиты от перенапряжения и варисторы, а также маркировочные бирки для подписи цепей.

5. Как выбрать колодку для реле с 4 группами контактов?

Для реле с 4 группами переключающих контактов (4 Form C) выбирайте колодку с 14 клеммами (обычно это 14-контактный сокет). Убедитесь, что колодка соответствует используемому реле по типоразмеру и производителю, так как существуют стандарты (например, для реле серии RID, RIM, RIF). Также обратите внимание на способ монтажа (DIN-рейка или панель) и тип клемм (винтовые или пружинные).

Колодка TRE14-A, 10A, 300В производства «НТК Приборэнерго»

Заключение

Колодки для реле — это незаменимый элемент современных систем автоматизации и управления. Они обеспечивают удобный и надежный монтаж, быструю замену электромеханических реле и возможность установки дополнительных аксессуаров для защиты и индикации. Использование колодок значительно упрощает сборку щитов управления, сокращает время на обслуживание и повышает надежность системы в целом.

Компания «НТК Приборэнерго» предлагает широкий ассортимент колодок для реле, совместимых с миниатюрными реле общего назначения, в том числе для реле с 4 группами переключающих контактов.

Нужна помощь в выборе? Наши специалисты помогут подобрать оптимальную модель с учетом всех особенностей вашего оборудования. Звоните по телефону или оставляйте заявку на сайте для консультации и расчета стоимости!
