Как выбрать модульный контактор: полное руководство по подбору

Модульные контакторы широко используются в современных системах автоматизации зданий. Они позволяют дистанционно управлять освещением, системами отопления, вентиляции, кондиционирования, насосным оборудованием и другими электрическими нагрузками. Однако при всем многообразии моделей на рынке возникает закономерный вопрос: как выбрать модульный контактор, который идеально подойдет для вашей задачи? Неправильный выбор может привести к преждевременному выходу устройства из строя, перегреву контактов, а в худшем случае — к аварийной ситуации.

В этой статье мы подробно разберем все критерии, которые помогут вам выбрать модульный контактор правильно.

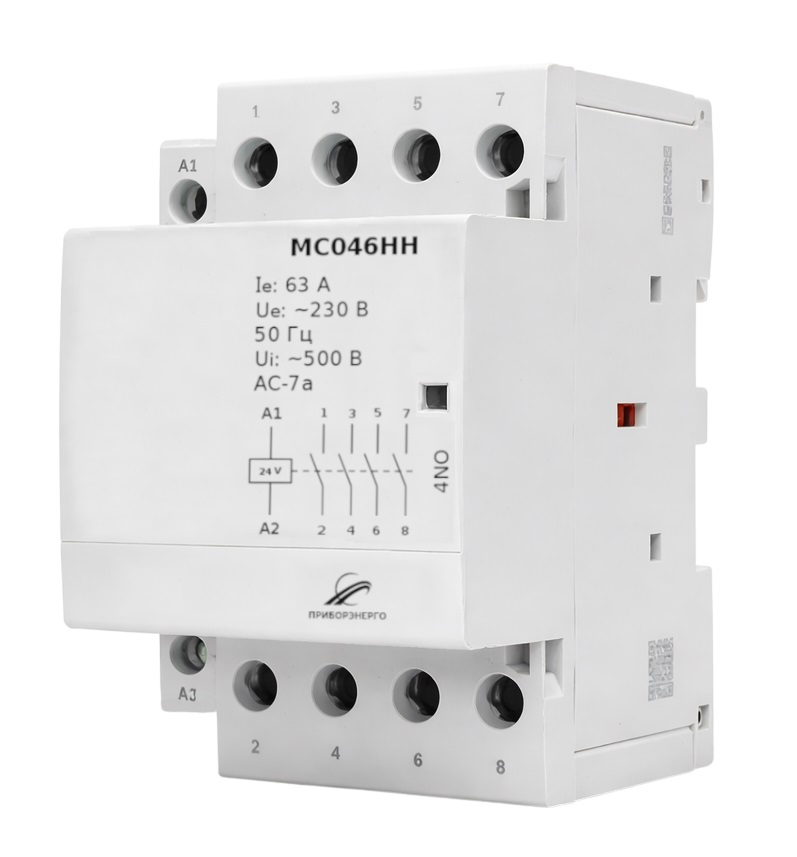

Модульный контактор производства «НТК Приборэнерго»

Что такое модульный контактор и где он применяется

Прежде чем разбирать, как подобрать модульный контактор, давайте вспомним, что это за устройство. Это электромеханическое коммутационное устройство, предназначенное для коммутации электрических цепей переменного тока в системах электроснабжения, автоматизации и управления нагрузками.

Контактор предназначен для установки в распределительных щитах и шкафах электрооборудования на DIN-рейку 35 мм и может применяться для управления освещением, системами отопления, вентиляции, кондиционирования, насосным оборудованием и другими электрическими нагрузками.

В отличие от автоматического выключателя, который защищает цепь от короткого замыкания и перегрузки, контактор предназначен для частого включения и отключения нагрузки дистанционно или автоматически. Он является исполнительным устройством в системах автоматизации и управляется от кнопок, таймеров, датчиков или контроллеров.

Контактор модульный MC023CG

Смотреть

Контактор модульный MC023CЕ

Смотреть

Контактор модульный MC026CE

Смотреть

Контактор модульный MC045HE

Смотреть

Контактор модульный MC046HH

Смотреть

Основные параметры выбора модульного контактора

Чтобы правильно выбрать модульный контактор, необходимо обратить внимание на несколько ключевых параметров. Рассмотрим их подробно.

1. Номинальный ток (In)

Это самый важный параметр при выборе любого коммутационного аппарата. Как выбрать модульный контактор по току — вопрос, который возникает в первую очередь.

Номинальный ток контактора — это максимальный ток, который могут длительно пропускать силовые контакты устройства без перегрева и повреждения. Этот ток должен быть не меньше номинального тока нагрузки.

Для активной нагрузки (ТЭНы, лампы накаливания, нагревательные приборы):

• Номинальный ток контактора выбирается равным току нагрузки или с небольшим запасом 10-20%.

• Пример: нагрузка 16А (около 3.5 кВт при 220В) — выбираем контактор на 16А или 20А.

Для индуктивной нагрузки (электродвигатели, насосы, компрессоры, трансформаторы):

• Из-за высоких пусковых токов (в 5-7 раз выше номинальных) необходим запас 30-50%.

• Пример: двигатель с номинальным током 10А — выбираем контактор на 16-20А.

Для емкостной нагрузки (светодиодные драйверы, импульсные блоки питания):

• При включении возникают высокие пусковые токи, поэтому также рекомендуется запас 30-50%.

Стандартные номиналы модульных контакторов: 16А, 20А, 25А, 32А, 40А, 50А, 63А.

2. Категория применения

Категория применения определяет, для каких видов нагрузок предназначено устройство. Это важный параметр, который помогает правильно выбрать модульный контактор для конкретной задачи.

Если в характеристиках контактора указана категория AC-1, он подходит для активных нагрузок. Если указана AC-3, он рассчитан на коммутацию двигателей.

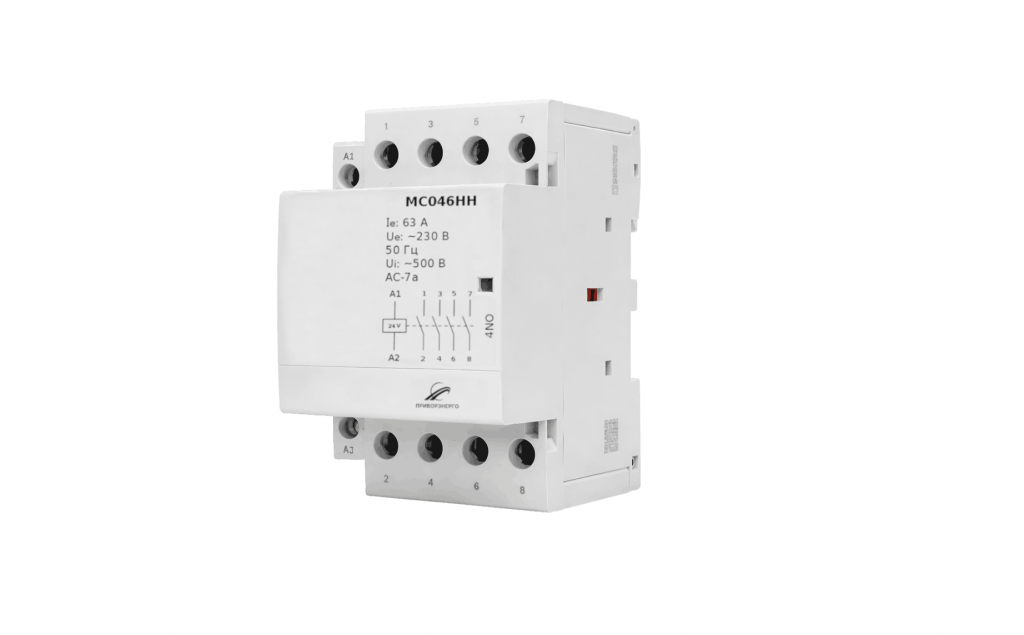

Модульный контактор: для чего предназначен, как работает и где применяется

Узнайте больше

3. Напряжение катушки управления

Катушка управления — это электромагнит, который при подаче напряжения замыкает силовые контакты. Как подобрать модульный контактор по напряжению катушки — зависит от вашей системы управления.

Стандартные напряжения катушек контакторов:

• 12В (DC) — для низковольтных систем, управления от контроллеров с питанием 12В;

• 24В (AC/DC) — самый распространенный вариант для систем автоматизации, «умного дома», управления от контроллеров ПЛК, таймеров, датчиков;

• 110В (AC) — для промышленных систем управления (встречается реже);

• 220-230В (AC) — для прямого управления от кнопок и переключателей в сети 220В без дополнительных источников питания.

Совет: Если вы планируете управлять контактором от контроллера или реле с «сухим контактом», выбирайте катушку 24В (DC). Это безопасно и совместимо с большинством систем автоматизации.

4. Количество и тип силовых контактов

Модульные контакторы могут иметь разное количество силовых контактов (полюсов). От этого зависит, сколько независимых цепей можно коммутировать одним устройством.

Варианты исполнения:

• 1NO (1 нормально разомкнутый контакт) — коммутирует одну линию. Подходит для управления однофазной нагрузкой (освещение, розетки, нагреватели) с отключением только фазы.

• 2NO (2 нормально разомкнутых контакта) — коммутирует две независимые линии или позволяет отключать и фазу, и ноль (двухполюсное отключение). Рекомендуется для управления мощными однофазными нагрузками.

• 3NO (3 нормально разомкнутых контакта) — коммутирует три линии. Используется для управления трехфазными нагрузками (двигатели, нагреватели) без отключения нейтрали.

• 4NO (4 нормально разомкнутых контакта) — коммутирует четыре линии. Используется для управления трехфазными нагрузками с отключением нейтрали или для управления несколькими независимыми однофазными нагрузками.

Также существуют устройства с комбинацией нормально разомкнутых (NO) и нормально замкнутых (NC) контактов, например, 1NO+1NC, 2NO+2NC.

5. Наличие и тип вспомогательных контактов

Вспомогательные контакты предназначены для сигнализации состояния контактора или построения схем блокировки. Они не рассчитаны на большие токи (обычно до 5-10А) и используются только в цепях управления.

Что нужно знать при выборе:

• 1NO (13-14) — один нормально разомкнутый вспомогательный контакт (замыкается при включении контактора);

• 1NC (21-22) — один нормально замкнутый вспомогательный контакт (размыкается при включении контактора);

• 2NO (13-14, 43-44) — два нормально разомкнутых вспомогательных контакта;

• 1NO+1NC (13-14, 21-22) — комбинированный вариант.

Для простых схем управления (включение от кнопки с самоподхватом) достаточно одного нормально разомкнутого вспомогательного контакта.

6. Номинальное напряжение изоляции (Ui)

Это напряжение, которое контактор выдерживает между своими токоведущими частями и корпусом без пробоя изоляции. Для большинства модульных контакторов Ui составляет 400В или 690В. Для работы в сети 220/380В достаточно 400В.

7. Механическая и электрическая износостойкость

• Механическая износостойкость — количество циклов включения-отключения, которое устройство выдерживает без нагрузки (обычно 1-10 миллионов циклов).

• Электрическая износостойкость — количество циклов включения-отключения под нагрузкой (обычно 100-500 тысяч циклов).

Для бытового и коммерческого применения этих ресурсов более чем достаточно.

Как выбрать модульный контактор для разных типов нагрузок

1. Управление освещением

Освещение — одно из самых частых применений модульных контакторов. Однако выбора зависит от типа ламп.

Как правильно подобрать модульный контактор для освещения:

Для ламп накаливания и галогенных ламп:

• Подходят стандартные контакторы AC-1;

• Номинальный ток выбирается по суммарной мощности ламп с запасом 10-20%.

Для люминесцентных ламп:

• При использовании электромагнитных ПРА (дросселей) возникают высокие пусковые токи;

• Рекомендуются контакторы категории AC-5a;

• Запас по току — не менее 30-50%.

Для светодиодных ламп и светильников:

• Драйверы светодиодных ламп создают высокие пусковые токи (до 50-100 кратных на микросекунды);

• Рекомендуются устройства с повышенной коммутационной способностью;

• Запас по току — 30-50%.

Совет: Для управления большими группами светильников используйте контакторы с номинальным током 25-40А с запасом.

2. Для управления двигателем (насосом, вентилятором)

Электродвигатели — это индуктивная нагрузка с высокими пусковыми токами.

Как правильно подобрать модульный контактор для двигателя:

• Выбирайте категории AC-3 (или выше);

• Номинальный ток должен быть не менее номинального тока двигателя с запасом 30-50%;

• Учитывайте режим работы двигателя: частые пуски требуют большего запаса;

• Для двигателей мощностью более 2-3 кВт рекомендуется использовать контакторы с запасом 50-100%.

Пример: Двигатель насоса 1.5 кВт (номинальный ток около 7А при 220В или 3.5А при 380В). Выбираем контактор на 16А.

3. Для нагревательных приборов (ТЭНов, теплых полов)

Нагревательные приборы — это активная нагрузка. Пусковые токи незначительно превышают номинальные.

Как выбрать модульный контактор для ТЭНов:

• Подходят категории AC-1;

• Номинальный ток может быть равен току нагрузки (с минимальным запасом 10-20%);

• Для мощных нагревателей (более 5 кВт) рекомендуется использовать контакторы с запасом 20-30%.

4. Для трехфазной нагрузки

Для трехфазных нагрузок (двигатели, трехфазные ТЭНы) используются с 3 или 4 силовыми контактами.

Как выбрать модульный контактор для трехфазной сети:

• Для трехфазного двигателя без отключения нейтрали — контактор 3NO (3 полюса);

• Для трехфазного нагревателя с отключением нейтрали — контактор 4NO (4 полюса);

• Номинальный ток выбирается по току одной фазы.

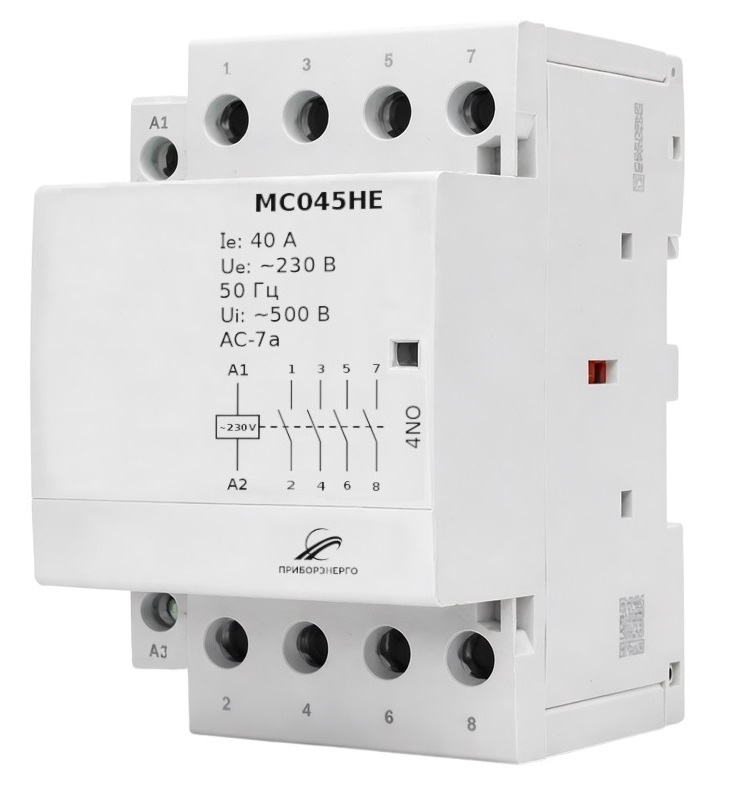

Как подключить модульный контактор: схемы и пошаговая инструкция

Узнайте больше

Как выбрать модульный контактор по производителю

На рынке представлено множество производителей.

Как подобрать модульный контактор по производителю — вопрос репутации и бюджета.

Европейские бренды (премиум-сегмент):

• ABB

• Schneider Electric

• Legrand

• Siemens

Плюсы: высокое качество, надежность, широкая линейка. Минусы: высокая цена.

Российские и азиатские бренды (средний и бюджетный сегмент):

• КЭАЗ (Россия)

• IEK (Россия)

• EKF (Россия)

• НТК Приборэнерго (Россия)

• CHINT (Китай)

Плюсы: доступная цена, хорошее соотношение цена/качество, наличие на складах. Минусы: иногда уступают премиум-брендам по ресурсу.

Совет: При выборе обращайте внимание на наличие сертификатов соответствия (ТР ТС, ГОСТ) и гарантию производителя.

Как выбрать модульный контактор для системы «умный дом»

В системах «умный дом» контакторы используются как исполнительные устройства для управления светом, шторами, отоплением.

Как подобрать модульный контактор для «умного дома»:

• Напряжение катушки — 24В (DC) или 12В (DC), совместимое с выходами контроллера;

• Количество контактов — 1NO для управления одной нагрузкой;

• Вспомогательные контакты — не обязательны, но могут быть полезны для обратной связи;

• Номинальный ток — в зависимости от мощности нагрузки.

Важно: Убедитесь, что выход устройства (сухой контакт, открытый коллектор или реле) способен коммутировать ток катушки контактора (обычно 0.1-0.5А). Если нет — используйте промежуточное реле.

Чек-лист для выбора модульного контактора

Перед покупкой ответьте на следующие вопросы:

1. Какова мощность нагрузки? Рассчитайте ток нагрузки.

2. Какой тип нагрузки? Активная (нагрев) или индуктивная (двигатель)?

3. Какое напряжение питания нагрузки? 220В (однофазная) или 380В (трехфазная)?

4. Нужно ли отключать ноль? Для безопасности — желательно.

5. Какое напряжение катушки? 220В (от сети) или 24В (от контроллера)?

6. Как будете управлять? Кнопками, датчиком, таймером, контроллером?

7. Нужны ли вспомогательные контакты? Для сигнализации или блокировки.

8. Какой бюджет? Премиум или средний сегмент.

Вопросы и ответы

1. Как выбрать модульный контактор по току?

Чтобы правильно выбрать модульный контактор по току, необходимо знать номинальный ток нагрузки. Для активной нагрузки (ТЭНы, лампы накаливания) номинальный ток контактора должен быть не меньше тока нагрузки с запасом 10-20%. Для индуктивной нагрузки (двигатели, насосы, компрессоры) из-за высоких пусковых токов рекомендуется запас 30-50%. Стандартные номиналы контакторов: 16А, 20А, 25А, 32А, 40А, 50А, 63А.

2. Какое напряжение катушки выбрать для контактора?

Выбор напряжения катушки модульного контактора зависит от системы управления. Для прямого управления от кнопок или переключателей в сети 220В выбирайте контактор с катушкой 220В (AC). Для управления от контроллеров, систем умного дома, датчиков с сухим контактом чаще используются контакторы с катушкой 24В (DC или AC). Для низковольтных систем безопасности применяются катушки на 12В.

3. Сколько контактов должно быть у контактора?

Количество контактов модульного контактора выбирается в зависимости от количества коммутируемых линий. Для управления одной однофазной нагрузкой достаточно контактора с 1NO (один нормально разомкнутый контакт). Для двух независимых нагрузок или для двухполюсного отключения нужен контактор с 2NO. Для трехфазной нагрузки (двигатель, нагреватель) — контактор с 3NO. Для трехфазной нагрузки с отключением нейтрали — контактор с 4NO.

4. Как выбрать модульный контактор для управления освещением?

При выборе модульного контактора для управления освещением необходимо учитывать тип ламп. Для ламп накаливания и галогенных ламп подходят стандартные контакторы. Для светодиодных и люминесцентных ламп (особенно с электронными балластами) рекомендуются контакторы с повышенной коммутационной способностью, так как при включении таких ламп возникают высокие пусковые токи. Также важно учитывать суммарную мощность всех ламп, подключенных через контактор.

5. Как подобрать модульный контактор по производителю?

При выборе производителя модульного контактора обращайте внимание на наличие сертификатов соответствия (ТР ТС, ГОСТ), репутацию бренда и отзывы специалистов. На рынке представлены как европейские бренды (ABB, Schneider Electric, Legrand), так и качественные отечественные и азиатские производители (КЭАЗ, IEK, EKF, НТК Приборэнерго). Выбирайте производителя с хорошей технической поддержкой и гарантией.
