Скачки напряжения в электрической сети представляют собой серьезную угрозу для электроники, которая не переносит резких изменений в напряжении. Многие домашние приборы, такие как компьютеры, кондиционеры, холодильники, аудиосистемы и телевизоры, подвержены поломкам из-за колебаний электрического напряжения.
Важно помнить, что как повышение, так и понижение напряжения в сети имеют потенциал привести к поломке бытовой техники и электроники. Реле контроля напряжения действует параллельно с другими защитными механизмами, отключая подачу напряжения на определенном участке при резком перепаде напряжения.
Принцип работы реле контроля напряжения
РКН состоит из двух компонентов: электронного блока и самого реле. Электронный модуль отслеживает стабильность напряжения в сети и при значительных колебаниях передает сигнал на реле. Размыкание контактов в реле осуществляется благодаря магнитному выключателю, что прерывает подачу электричества на бытовые приборы. Каждый прибор обладает своим предельным коммутируемым током (или общей мощностью устройств, подключенных через реле). Например, реле с максимальным током 8 ампер может работать с устройствами суммарной мощностью до 2 киловатт.
Если уровень напряжения в сети превышает определённый порог, реле контроля напряжения (РКН) отключает питание. Однако многие модели предоставляют возможность настройки диапазона напряжения в соответствии с индивидуальными потребностями. Время реакции устройства на повышение напряжения составляет примерно 0,02–0,05 секунды, что гарантирует сохранность подключенного оборудования. После восстановления нормального уровня напряжения РКН снова включает питание, обеспечивая непрерывное функционирование электрической сети.
Пример РКН модели VCR01 производства НТК Приборэнерго с возможностью ручной установки диапазона напряжения и времени:
Подключение реле напряжения к сети

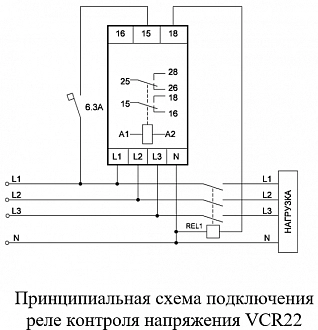

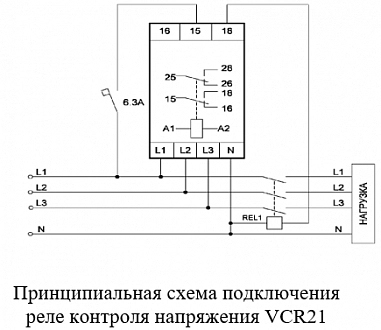

РКН подключается после счётчика в разрыв фазного провода. Распространены 2 схемы подключения:
-
с прямой нагрузкой на РКН;
-
через присоединение нагрузки через контактор.
Первый вариант является наиболее распространённым. Второй вариант, заключающийся в использовании реле и контактора, позволяет уменьшить номинал реле и подключать к сети более мощные устройства, такие как варочные панели, отопительные котлы, водонагреватели и другое оборудование.
В случае необходимости устанавливают несколько реле параллельно для подключения различных групп устройств.
Модели реле напряжения производства НТК «Приборэнерго»
Компания НТК «Приборэнерго» производит следующие модели моделей реле напряжения (РКН):
Все модели предназначены для установки в шкафы электрооборудования на DIN-рейку шириной 35 мм. При выборе модели РКН необходимо учитывать максимальное и номинальное напряжение, количество полюсов и класс защиты.
