Как подобрать контактор по мощности — вопрос, который возникает у каждого, кто сталкивается с выбором этого устройства для управления электродвигателем, нагревателем или освещением. Неправильный выбор приводит к перегреву контакторов, выходу из строя оборудования и даже пожарам.
В этой статье технические специалисты ООО «НТК Приборэнерго» расскажут, как правильно подобрать модульный контактор по мощности нагрузки, какие формулы использовать и какие ошибки чаще всего допускают.

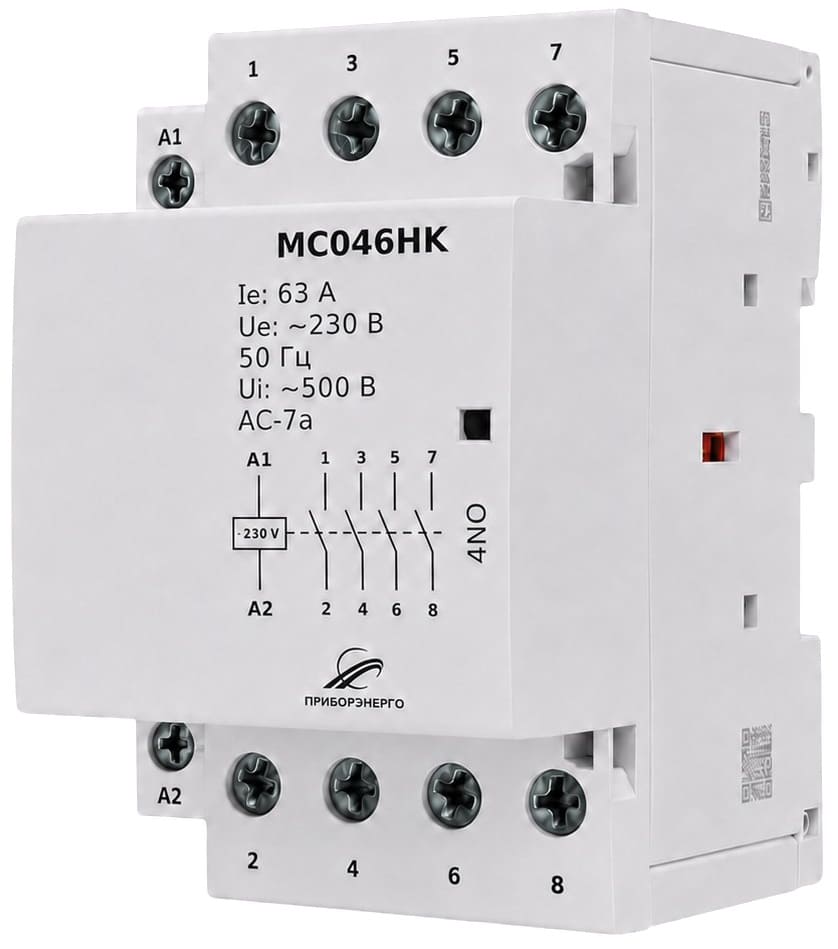

Модульный контактор на 63А производства «НТК Приборэнерго»
Что такое контактор и зачем его подбирать по мощности
Контактор — это электромеханическое коммутационное устройство для дистанционного включения и отключения электрических цепей. В отличие от автомата, контактор не защищает цепь от короткого замыкания, но рассчитан на частую коммутацию нагрузки.
Правильный подбор контактора по мощности гарантирует:
-
Долговечную работу контактора (без перегрева).
-
Надежную коммутацию нагрузки.
-
Безопасность работы оборудования и персонала.
Если контактор выбран с недостаточным запасом по мощности, он будет перегреваться, контакты подгорать, и устройство быстро выйдет из строя. Слишком большой запас приведет к неоправданным затратам и большим габаритам.
Основная формула для подбора модульного контактора
Чтобы подобрать контактор по мощности, нужно сначала определить номинальный ток нагрузки. Формула зависит от типа сети (однофазная или трехфазная) и типа нагрузки.
Для однофазной сети 220В
I = P / U
где:
-
I — ток (А)
-
P — мощность (Вт)
-
U — напряжение (В)
Пример: нагрузка 3,5 кВт (3500 Вт) при 220В → I = 3500 / 220 ≈ 16 А.
Для трехфазной сети 380В
I = P / (√3 × U × cos φ)
где:
-
P — мощность (Вт)
-
U — напряжение (380В)
-
cos φ — коэффициент мощности (для двигателей 0,8-0,95, для нагревателей ≈ 1)
Пример: двигатель 5,5 кВт (5500 Вт), 380В, cos φ = 0,85 → I = 5500 / (1,73 × 380 × 0,85) ≈ 9,8 А.
Коэффициент запаса: зачем он нужен и какой выбрать
Рассчитанный ток — это номинальный ток нагрузки. Однако для надежной работы контактора нужно добавить запас.
Для активной нагрузки (ТЭНы, лампы накаливания)
-
Запас 10-20% — достаточно, так как пусковые токи незначительны.
-
Пример: расчетный ток 16А → выбирайте контактор на 20А.
Для индуктивной нагрузки (двигатели, насосы, компрессоры)
-
Запас 30-50% — из-за высоких пусковых токов (в 5-7 раз выше номинальных).
-
Пример: расчетный ток 10А → выбирайте контактор на 16А.
Для освещения с электронными балластами (LED, люминесцентные)
-
Запас 30-40% — из-за высоких пусковых токов драйверов.
Таблица подбора контактора по мощности
Однофазная сеть 220В (активная нагрузка)
|
Мощность нагрузки |
Расчетный ток |
Рекомендуемый контактор |
|
до 2,2 кВт |
до 10А |
16А |
|
2,2–3,5 кВт |
10–16А |
20А |
|
3,5–5,0 кВт |
16–23А |
25А |
|
5,0–7,0 кВт |
23–32А |
32А |
|
7,0–8,8 кВт |
32–40А |
40А |
|
8,8–11,0 кВт |
40–50А |
50А |
|
11,0–13,8 кВт |
50–63А |
63А |
Трехфазная сеть 380В (двигатели, cos φ = 0,85)
|
Мощность двигателя |
Расчетный ток |
Рекомендуемый контактор |
|
до 1,5 кВт |
до 3А |
9А |
|
1,5–3,0 кВт |
3–6А |
9А |
|
3,0–5,5 кВт |
6–10А |
16А |
|
5,5–7,5 кВт |
10–13А |
16А |
|
7,5–11,0 кВт |
13–20А |
25А |
|
11,0–15,0 кВт |
20–27А |
32А |
|
15,0–18,5 кВт |
27–34А |
40А |
|
18,5–22,0 кВт |
34–40А |
50А |
|
22,0–30,0 кВт |
40–55А |
63А |
Примеры подбора контактора по мощности
Пример 1. Управление нагревателем в частном доме
Задача: Управление электрическим котлом мощностью 6 кВт, 220В.
Расчет:
-
I = 6000 / 220 ≈ 27,3 А
-
Нагрузка активная → запас 20% → 27,3 × 1,2 ≈ 32,8 А
-
Выбираем ближайший стандартный номинал → контактор 40А (1NO или 2NO) с катушкой 220В.
Пример 2. Управление двигателем насоса
Задача: Управление насосом мощностью 4 кВт, 380В, cos φ = 0,85.
Расчет:
-
I = 4000 / (1,73 × 380 × 0,85) ≈ 7,2 А
-
Нагрузка индуктивная → запас 50% → 7,2 × 1,5 ≈ 10,8 А
-
Выбираем ближайший стандартный номинал → контактор 16А (3NO) с катушкой 220В.
Пример 3. Управление освещением в офисе
Задача: Управление 20 светильниками LED общей мощностью 2,2 кВт, 220В.
Расчет:
-
I = 2200 / 220 = 10 А
-
Нагрузка с драйверами → запас 30% → 10 × 1,3 = 13 А
-
Выбираем ближайший стандартный номинал → контактор 16А (1NO) с катушкой 220В.
Пример использования контактора «НТК Приборэнерго»
Управление компрессором в цехе
На производственном участке установлен компрессор мощностью 15 кВт, 380В. Для дистанционного управления используется трехполюсный контактор 40А производства «НТК Приборэнерго». Расчетный ток 27А, запас 50% на пусковые токи — контактор 40А работает надежно без перегрева.
Типичные ошибки при подборе контактора по мощности
-
Подбор без учета пусковых токов — для двигателей и насосов это критично.
-
Игнорирование коэффициента мощности (cos φ) — для трехфазных двигателей.
-
Выбор контактора «впритык» по току — без запаса контактор перегревается.
-
Неправильный выбор типа нагрузки — контактор AC-1 не подходит для двигателей.
-
Экономия на качестве — контактор от неизвестного производителя может не соответствовать заявленным характеристикам.
Рекомендуем купить модульные контакторы в «НТК Приборэнерго»
Компания «НТК Приборэнерго» производит надежные модульные контакторы на 25А, 40А и 63А. Преимущества покупки от производителя:
-
Собственное производство — полный контроль качества
-
Модели на 25А, 40А, 63А
-
Катушки на 220В и 24В
-
Для активной и индуктивной нагрузки
-
доступные цены — прямые поставки
-
Гарантия и техническая поддержка
Часто задаваемые вопросы
1. Чем отличается подбор контактора по току от подбора по мощности?
Это одно и то же, но с разных сторон. Мощность (кВт) и ток (А) связаны формулой I = P / U. Для подбора контактора по мощности вы сначала переводите мощность в ток, а затем выбираете контактор с ближайшим большим номиналом. Обычно проще сразу считать ток.
2. Какой запас по току выбрать для двигателя?
Для двигателей и других индуктивных нагрузок запас по току должен быть не менее 30-50%. Например, если номинальный ток двигателя 10А, выбирайте контактор на 16А. Это компенсирует пусковые токи, которые в 5-7 раз выше номинальных.
3. Как подобрать контактор для трехфазного двигателя?
Для трехфазного двигателя используйте трехполюсный контактор. Ток рассчитывается по формуле: I = P / (√3 × U × cos φ). Например, двигатель 5,5 кВт, 380В, cos φ = 0,85 → I = 5500 / (1,73 × 380 × 0,85) ≈ 9,8 А. С запасом 50% выбирайте контактор на 16А.
4. Можно ли использовать контактор на 16А для нагрузки 3 кВт?
Да, для активной нагрузки 3 кВт при 220В — это 13,6А. Контактор 16А подходит с небольшим запасом. Для индуктивной нагрузки (двигатель, насос) лучше взять 20А или 25А из-за пусковых токов.
5. Нужно ли учитывать категорию применения (AC-1, AC-3) при выборе?
Да, это важно. Контактор AC-1 предназначен для активной нагрузки (нагреватели, лампы накаливания). Контактор AC-3 — для двигателей и других индуктивных нагрузок. Использование AC-1 для двигателей может привести к быстрому выходу контактора из строя из-за больших пусковых токов.
Заключение
Мы подробно разобрали как подобрать контактор по мощности. Главные шаги: рассчитайте ток нагрузки по формуле, добавьте запас (10-50% в зависимости от типа нагрузки), выберите ближайший стандартный номинал. Не забывайте про категорию применения (AC-1, AC-3) и напряжение катушки. Правильно подобранный модульный контактор прослужит долгие годы без сбоев.
