Как проверить модульный контактор — вопрос, который возникает у электрика при подозрении на неисправность устройства. Контактор — это электромеханическое устройство, и, как любой механизм, он может выйти из строя: сгореть катушка, подгореть контакты, заклинить якорь.
В этой статье технические специалисты ООО «НТК Приборэнерго» подробно расскажут, как проверить модульный контактор мультиметром, какие признаки указывают на неисправность, и как отличить неисправный контактор от рабочего.

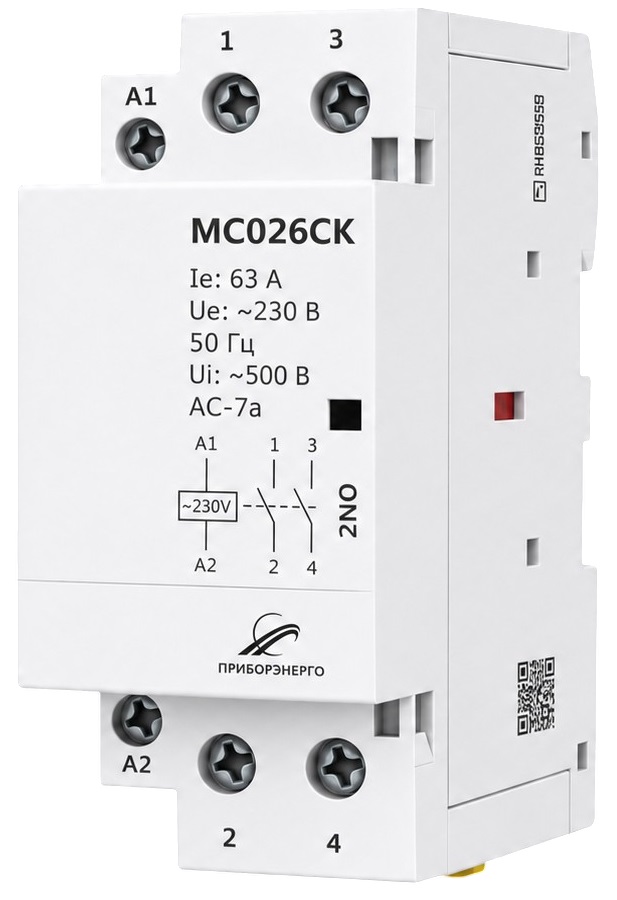

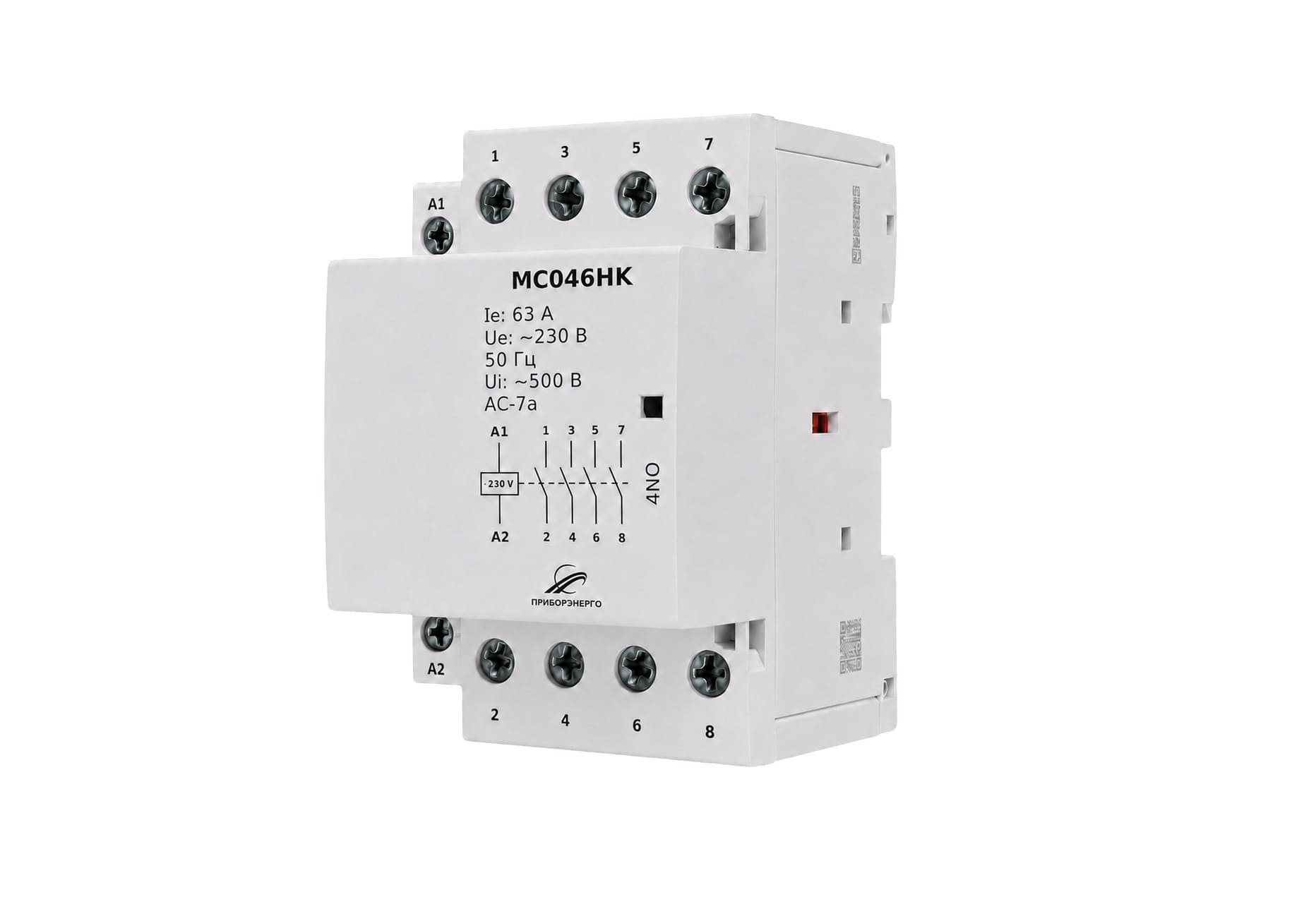

Контактор модульный на 63А производства «НТК Приборэнерго»
Признаки неисправности модульного контактора
Прежде чем браться за мультиметр, обратите внимание на внешние признаки:
-
Нагрузка не включается при подаче управляющего сигнала (нет щелчка).
-
Нагрузка не выключается даже после снятия управления (контакты «залипли»).
-
Контактор сильно греется в рабочем состоянии (выше 70-80°C).
-
Характерный гул или вибрация при включении (может указывать на проблемы с катушкой или магнитопроводом).
-
Подгоревшие контакты видны через прозрачный корпус (почернения, наплывы металла).
-
Запах гари — верный признак сгоревшей катушки или подгоревших контактов.
Если вы заметили один из этих признаков — контактор необходимо проверить.
Инструменты для проверки
-
Мультиметр — основной прибор для проверки цепей (режимы: Ом, Вольт, прозвонка).
-
Отвертка с изолированной рукояткой — для откручивания проводов.
-
Индикатор напряжения — для проверки наличия напряжения.
-
Кнопка ручного управления (если есть на контакторе) — для механической проверки.
Как проверить модульный контактор мультиметром
Проверка делится на две части: проверка «на холодную» (без напряжения) и проверка «на горячую» (под напряжением). Начинайте всегда с «холодной» — это безопасно.
Шаг 1. Обесточьте щиток
-
Отключите вводной автомат или автомат, питающий линию с контактором.
-
Убедитесь в отсутствии напряжения на всех полюсах с помощью индикатора.
Шаг 2. Визуальный осмотр
-
Осмотрите корпус контактора на предмет трещин, оплавлений, следов копоти.
-
Проверьте состояние винтовых клемм — они не должны быть ослаблены или подгоревшими.
-
Проверьте, плотно ли контактор закреплен на DIN-рейке (люфт может вызывать вибрацию).
Шаг 3. Проверка катушки управления
Катушка — самая уязвимая часть контактора. Перегорает от перенапряжения, длительной работы, низкого качества изготовления.
-
Переведите мультиметр в режим измерения сопротивления (Ом) на диапазон 200-2000 Ом.
-
Подключите щупы к клеммам A1 и A2 катушки.
-
Нормальное сопротивление зависит от напряжения катушки:
-
Для 220В AC: 100-500 Ом.
-
Для 24В DC: 50-200 Ом.
-
Если мультиметр показывает «бесконечность» (обрыв) → катушка сгорела, контактор под замену.
-
Если показывает 0 Ом (короткое замыкание) → катушка пробита, контактор под замену.
Шаг 4. Проверка силовых контактов (на обесточенном контакторе)
Силовые контакты (1-2, 3-4, 5-6) должны быть разомкнуты в состоянии покоя.
-
Переведите мультиметр в режим Ом.
-
Измерьте сопротивление между входной и выходной клеммами каждой пары (1-2, 3-4 и т.д.).
-
В обесточенном состоянии сопротивление должно быть бесконечным.
-
Нажмите на кнопку ручного управления (если есть) или принудительно втяните якорь (если доступно).
-
Сопротивление должно упасть до 0-0,5 Ом (контакты замкнуты).
-
Если в обесточенном состоянии сопротивление близко к нулю → контакты «залипли» (короткое замыкание), контактор под замену.
-
Если при нажатой кнопке сопротивление остается бесконечным → контакты не замыкаются (износ), контактор под замену.
Шаг 5. Проверка вспомогательных контактов
Вспомогательные контакты (13-14 NO, 21-22 NC) проверяются аналогично.
-
NO (13-14): в обесточенном состоянии — бесконечность. При срабатывании — 0-0,5 Ом.
-
NC (21-22): в обесточенном состоянии — 0-0,5 Ом. При срабатывании — бесконечность.
Шаг 6. Проверка под напряжением (функциональная проверка)
Внимание! Этот шаг выполняйте только если вы уверены в своих действиях и соблюдаете технику безопасности.
-
Подайте напряжение на катушку (A1-A2).
-
Контактор должен сработать с характерным щелчком.
-
Проверьте напряжение на выходных силовых клеммах (2, 4, 6) — оно должно быть равно входному напряжению (220В или 380В).
-
Если щелчка нет — катушка неисправна или нет питания.
-
Если щелчок есть, но на выходе нет напряжения — контакты не замыкаются (износ или пригорание).
Что делать, если контактор не проходит проверку
-
Сгорела катушка: контактор не подлежит ремонту (катушка не заменяется отдельно в модульных контакторах). Только замена устройства.
-
Подгорели контакты: если подгорание незначительное, можно попробовать зачистить контакты мелкой наждачной бумагой. При сильном подгорании — только замена.
-
Заклинил якорь: попробуйте снять контактор с DIN-рейки и механически «разработать» якорь. Если не помогает — замена.
-
Корпус поврежден (трещины, оплавления): замена обязательна.
Типичные ошибки при проверке
-
Проверка контактора под нагрузкой без отключения питания — опасно для жизни.
-
Использование мультиметра с недостаточным разрешением — для проверки катушки нужен прибор с точностью ±1 Ом.
-
Проверка только катушки, без проверки контактов — часто контакты подгорают, а катушка исправна.
-
Игнорирование визуального осмотра — трещины и оплавления видны невооруженным глазом и однозначно указывают на неисправность.
