Промежуточные реле – это важные компоненты в электротехнике и автоматике, которые выполняют множество функций. Они используются для переключения цепей, разделения цепей управления и силовых цепей, а также для управления более мощными устройствами, такими как контакторы или пускатели. Они позволяют управлять большими токами и напряжениями с помощью маломощных сигналов, обеспечивая гальваническую развязку между цепями.
В этой статье мы подробно рассмотрим, что такое промежуточное реле, для чего оно нужно, как работает, его устройство, а также приведем пример подключения.
Что такое промежуточное реле
Промежуточное реле – это электромеханическое или полупроводниковое устройство, предназначенное для передачи и преобразования сигналов в электрических цепях. Оно используется в качестве вспомогательного элемента для управления другими устройствами, такими как контакторы, пускатели или более мощные реле.
Основная задача промежуточного реле – коммутация цепей, разделение цепей управления и силовых цепей, а также выполнение логических операций в системах автоматизации.

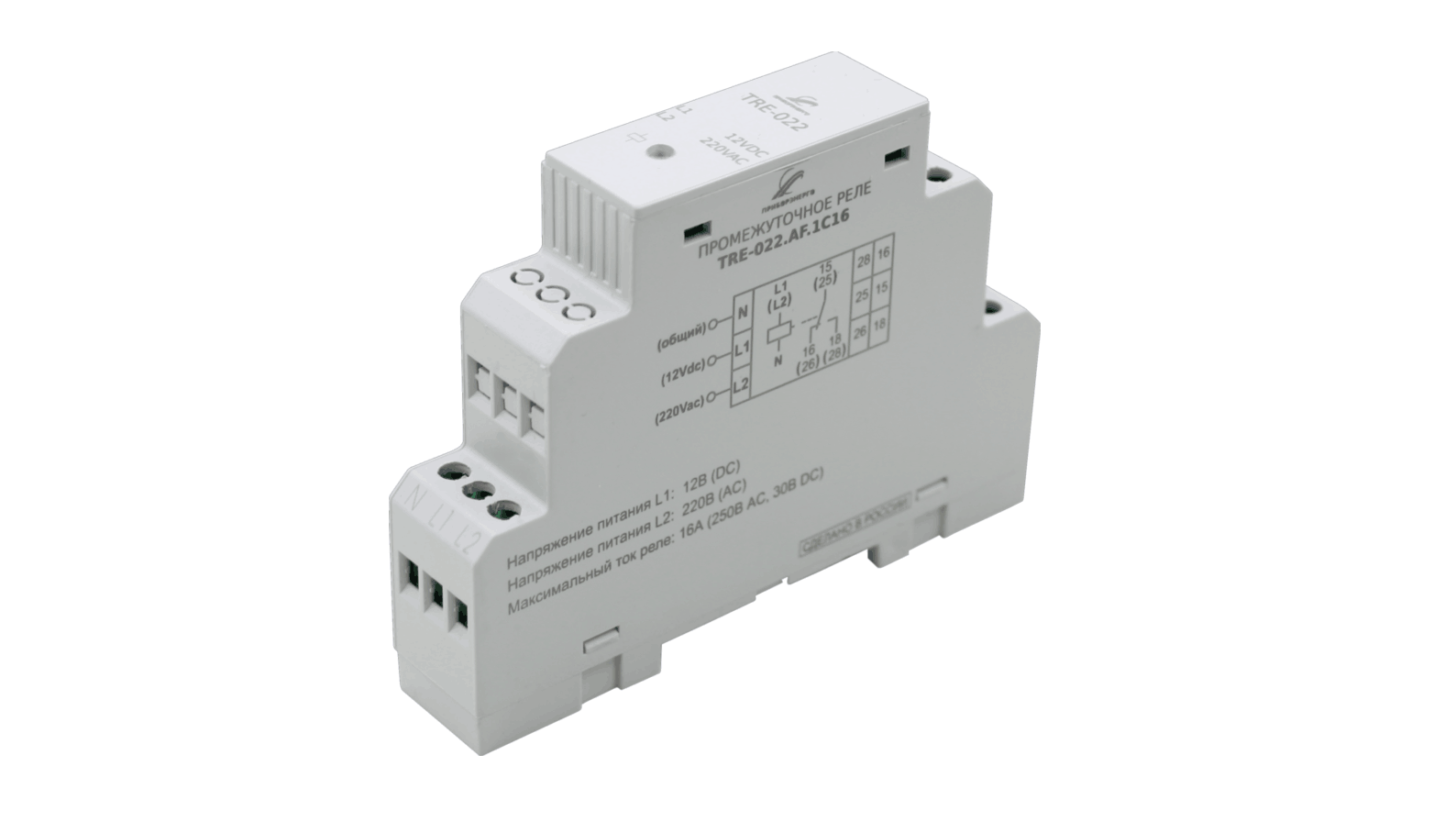

Пример промежуточного реле производства ООО «НТК Приборэнерго»
Для чего нужно промежуточное реле (назначение)
Промежуточные реле выполняют несколько важных функций:
1. Коммутация сигналов:
-
Промежуточное реле позволяет управлять мощными устройствами с помощью слаботочных сигналов.
2. Разделение цепей:
-
Оно обеспечивает гальваническую развязку между цепями управления и силовыми цепями.
3. Логические операции:
-
Реле может использоваться для реализации логических функций (например, «И», «ИЛИ») в системах автоматизации.
4. Дублирование сигналов:
-
Одно промежуточное реле может управлять несколькими устройствами одновременно.
5. Защита оборудования:
-
Промежуточные реле могут использоваться в схемах защиты для разрыва цепи при возникновении аварийных ситуаций, таких как перегрузки или короткие замыкания, выполняя функцию коммутирующего устройства. При этом основная функция защиты обычно реализуется с помощью специализированных устройств (например, автоматических выключателей или реле защиты).
Принцип работы промежуточных реле
Принцип работы промежуточного реле зависит от его типа. Рассмотрим как работает реле.
-
Электромагнитные реле:
Работа основана на электромагнитном эффекте. Когда на катушку реле подается управляющий сигнал, создается магнитное поле, которое притягивает якорь. Якорь, в свою очередь, замыкает или размыкает контакты, что приводит к включению или отключению нагрузки.
-
Полупроводниковые (твердотельные) реле:
В таких реле вместо электромагнитного механизма используются полупроводниковые элементы (например, тиристоры или симисторы). При подаче управляющего сигнала происходит переключение полупроводникового ключа, что позволяет коммутировать нагрузку без использования движущихся частей.
Принцип работы электромагнитного промежуточного реле:
-
На катушку реле подается управляющий сигнал.
-
Магнитное поле, создаваемое катушкой, притягивает якорь.
-
Якорь воздействует на контакты, замыкая или размыкая их.
-
В зависимости от состояния контактов, нагрузка включается или выключается.
-
При прекращении подачи сигнала на катушку, магнитное поле исчезает, и якорь возвращается в исходное положение под действие
Устройство промежуточного реле
Промежуточное реле состоит из следующих основных элементов:
-
Катушка:
Предназначена для создания магнитного поля при подаче управляющего сигнала. Изготавливается из медного или алюминиевого провода, намотанного на каркас.
-
Якорь:
Подвижная часть реле, которая перемещается под действием магнитного поля, создаваемого катушкой. Якорь механически связан с контактами и замыкает или размыкает их.
-
Контакты:
Используются для коммутации электрических цепей. Бывают трех типов:
Нормально разомкнутые (NO): Замыкаются при срабатывании реле.
Нормально замкнутые (NC): Размыкаются при срабатывании реле.
Переключающие (COM): Могут переключаться между двумя цепями.
-
Корпус:
Защищает внутренние элементы реле от пыли, влаги, механических повреждений и других внешних воздействий. Может быть выполнен из пластика, металла или других материалов.
-
Пружина:
Возвращает якорь в исходное положение при отсутствии управляющего сигнала на катушке. Обеспечивает размыкание или замыкание контактов в зависимости от конструкции реле.
Сферы применения промежуточных реле
Промежуточные реле широко используются в различных областях:
-
Промышленная автоматизация:
-
Управление контакторами, пускателями, электродвигателями и другими устройствами. Реле используются для логического управления, дублирования сигналов и разделения цепей.
-
Защита и управление в электрических сетях. Промежуточные реле применяются в схемах релейной защиты, автоматического ввода резерва (АВР) и управления распределительными устройствами.
-
Бытовые устройства: Системы отопления, вентиляции, кондиционирования (HVAC), а также управление освещением и бытовой техникой.
-
Транспорт:Управление сигнализацией, освещением, дверными механизмами и другими системами в автомобилях, поездах, самолетах и метро.
-
Телекмуникации: Передача и преобразование сигналов в системах связи, а также управление коммутационным оборудованием.
Применение промежуточного реле от производителя ООО "НТК Приборэнерго"
Рассмотрим подключение промежуточного реле на примере модели TRE-022.AF.1C16 от компании ООО «НТК Приборэнерго».
Описание реле:
Реле промежуточное TRE-022 – это электромеханическое реле с изолированным сухим контактом. Оно предназначено для применения в цепях автоматики и управления переменного и постоянного тока, а также для изолированной передачи команд между силовыми цепями и цепями управления.
Основные этапы подключения:
1. Подключение цепи питания промежуточного реле:
-
Определите напряжение и ток цепи питания (указано на корпусе реле или в технической документации).
-
Подключите питание к соответствующим выводам реле.
2. Подключение управляющей цепи:
-
Определите напряжение управляющей цепи (указано на корпусе реле или в технической документации).
-
Подключите управляющий сигнал к выводам управления.
3. Подключение контактов:
-
Используйте нормально разомкнутые (NO), нормально замкнутые (NC) или переключающие (COM) контакты в зависимости от задачи.
-
Подключите нагрузку к соответствующим контактам.
4. Проверка работы:
-
Подайте напряжение питания на реле.
-
Подайте управляющий сигнал и убедитесь, что реле сраб
Заключение
Промежуточные реле – это незаменимые устройства в электротехнике и автоматике. Они выполняют важные функции, такие как коммутация сигналов, разделение цепей управления и силовых цепей, а также управление нагрузкой. Понимание их устройства, принципа работы и правил подключения позволяет эффективно использовать их в различных системах, начиная от промышленной автоматизации и заканчивая бытовыми устройствами.
