Уравнивание потенциалов в сырых помещениях работает только пока исправны соединения: влага и соли окисляют хомуты на трубах и шину коробки, сопротивление растет, и защита перестает выравнивать потенциалы. В Петербурге это актуально для подвалов, тепловых узлов, ванных в старых домах и паркингов. Разберем, где слабые места, как выбрать КУП и материалы для сырого помещения, как правильно подключать объекты к шине и как проверять соединения.
Что делает уравнивание потенциалов и почему влага его ослабляет
Система уравнивания потенциалов соединяет проводящие части здания — трубы, корпуса оборудования, металлические конструкции — с системой заземления, чтобы между ними не было опасного напряжения. Согласно ГОСТ Р 58882-2020, основная система соединяет металлические трубы коммуникаций, входящих в здание, а дополнительная — все одновременно доступные прикосновению проводящие части.
Монтаж коробки уравнивания потенциалов (КУП), разделение на основную и дополнительную системы и пошаговая установка описаны в статье нашего блога про установку КУП, здесь мы их не повторяем. Наша тема — что происходит с уже смонтированной системой в сырой среде.
Все соединения уравнивания работают на контакте металлов. Во влажной среде, особенно с солями, контакт окисляется, переходное сопротивление растет, и цепь теряет способность выравнивать потенциалы. Механизм такой же, как в щитах, — о нем мы писали в статьях о влажности и солевом аэрозоле.
Где в Петербурге уравнивание страдает сильнее всего
|
Место |
Что влияет |
Что проверять |
|
Подвалы и тепловые узлы |
Высокая влажность, протечки, конденсат на холодных трубах |
Хомуты на трубах, шину и корпус КУП |
|
Ванные и санузлы старых домов |
Влага, чугунные и стальные трубы, старые соединения |
Подключение ванны и труб, схему соединения |
|
Подземные паркинги и входные группы |
Реагенты на хлоридной основе, сырость |
Коррозию на металле и зажимах |
|
Прибрежные районы |
Солевой аэрозоль Финского залива |
Зажимы и шину, материал соединений |
Зависимость от района описана в статье о солевом аэрозоле: для приморских объектов категория коррозивности выше, и интервал осмотра нужно сокращать. Конкретные периоды зависят от условий объекта и регламента организации.
Слабые звенья: что разрушается первым
Схема 1. Слабые звенья уравнивания потенциалов в сырой среде
Чаще всего первыми выходят из строя хомуты на трубах: контакт разных металлов, ржавчина и остатки краски повышают сопротивление. Следом идут зажимы и шина коробки, особенно если шина стальная. По материалам блога, шина должна быть медной или оцинкованной, а стальные шины повышают сопротивление.
Как подключать к шине: радиально, не гирляндой

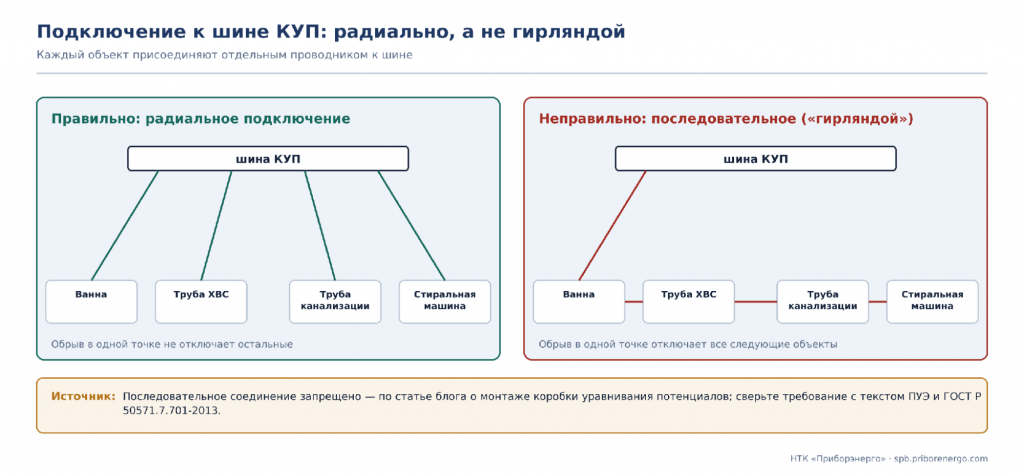

Схема 2. Подключение к шине КУП: радиально, а не гирляндой
Каждый объект — ванну, трубу, корпус стиральной машины — присоединяют к шине отдельным проводником. Последовательное соединение запрещено: при обрыве или коррозии в одной точке отключаются все следующие объекты. В сырой среде вероятность такого дефекта выше, поэтому радиальная схема особенно важна.

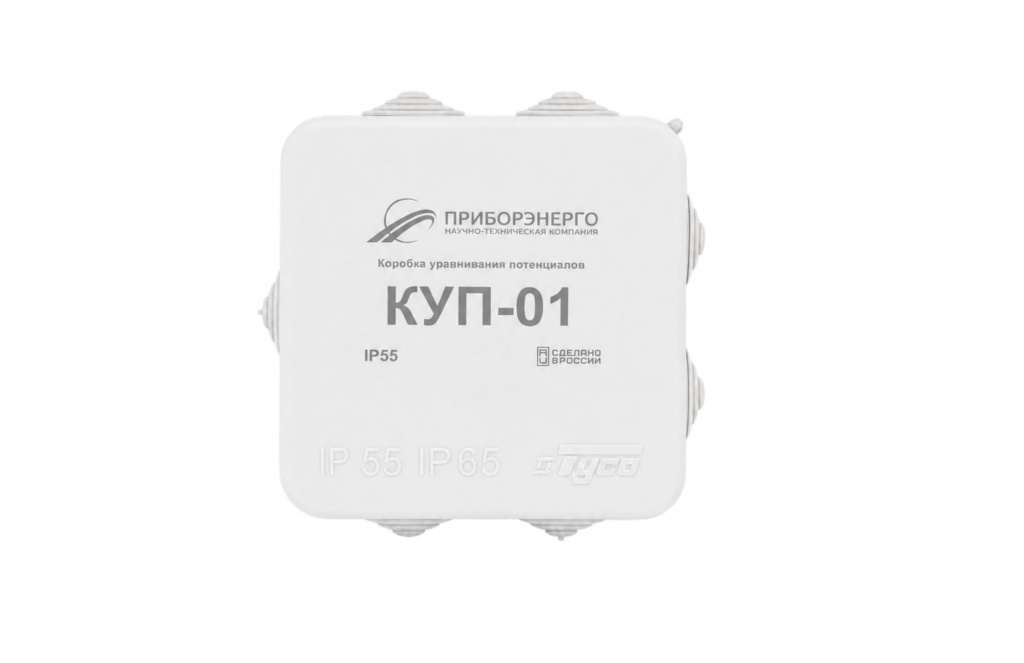

Как выбрать КУП и материалы для сырого помещения
|
Параметр |
Что учитывать |
Источник |
|
Степень защиты |
Для влажных помещений подходит IP55, для промышленных IP54–IP65; для улицы открытые КУП не предназначены |
Статья блога о КУП; IP конкретной модели уточнить в паспорте |
|
Материал шины |
Медная или оцинкованная; стальных шин избегают |
Статья блога о КУП |
|
Корпус |
Негорючий материал; для производственных помещений пластик или металл |
Статья блога о КУП |
|
Количество клемм |
Берут с запасом к числу присоединяемых объектов |
Статья блога о КУП |
|
Проводники |
Медные; сечение выбирают по нормам, алюминиевые не рекомендуют |
ПУЭ, ГОСТ, МЭК 60364-5-54 |
Как проверять уравнивание в сырой среде
Проверку проводит электрик с допуском. Лучше всего делать ее перед осенним сезоном и после талых вод.
1. Обесточьте объект и подготовьте рабочее место. Снимите напряжение, убедитесь в его отсутствии. Работы проводит электрик с допуском.
2. Осмотрите хомуты на трубах. Ищите ржавчину, зеленые продукты на меди, краску под хомутом, ослабленный винт. Хомут с коррозией заменяют, предварительно зачистив место контакта до чистого металла.
3. Осмотрите шину и зажимы КУП. Проверьте шину на окисление, зажимы на следы сырости и потемнения, корпус на герметичность и состояние сальников.
4. Проверьте схему подключения. Каждый объект присоединен отдельным проводником к шине, соединения «гирляндой» отсутствуют, маркировка читается.
5. Измерьте сопротивление соединений. Контролируйте металлосвязь поверенным прибором. Допустимое значение берите из действующих норм и протокола проектной организации — в этой статье числа не приводятся.
6. Защитите соединения и зафиксируйте результат. Защитите контакты составом, допущенным для электрических соединений, по паспорту. Запишите результат в журнал и назначьте дату следующего осмотра.
Частые ошибки
-
Подтягивают ржавый хомут вместо замены. Подтяжка сжимает продукты коррозии, но не убирает их, сопротивление скоро вернется.
-
Подключают объекты «гирляндой». Обрыв в одной точке отключает все следующие объекты.
-
Ставят КУП без учета влажности. Открытый корпус без нужной степени защиты быстро отсыревает.
-
Используют алюминиевые проводники. Они окисляются и ухудшают соединение.
-
Не измеряют сопротивление соединений. Визуально исправный хомут может иметь высокое сопротивление.
-
Закрашивают соединения. Краска под хомутом повышает сопротивление и скрывает коррозию.
Частые вопросы
Зачем уравнивание потенциалов в сыром помещении?
Уравнивание соединяет проводящие части и выравнивает потенциалы, чтобы между ними не возникало опасного напряжения при прикосновении. В сырой среде риск поражения выше, поэтому исправность соединений важнее: влага повышает сопротивление и ослабляет защиту.
Какая степень защиты нужна для КУП во влажном помещении?
По материалам блога, для влажных помещений подходит КУП со степенью защиты IP55, для промышленных — IP54 или IP65. Для конкретной модели степень защиты уточняйте в паспорте: на странице каталога она не указана.
Можно ли использовать для уравнивания алюминиевый проводник?
Не рекомендуется: алюминий окисляется, и соединение со временем ухудшается. Для уравнивания используют медные проводники, а сечение выбирают по нормам. Приведенные в статьях блога значения сечений сверяйте с ПУЭ и ГОСТ.
Как часто проверять уравнивание потенциалов?
Периодичность задают нормы и регламент эксплуатирующей организации. В сырых помещениях осмотр лучше проводить чаще, например перед осенним сезоном и после талых вод. Конкретный срок для объекта определяет ответственный за электрохозяйство.
Нужно ли подключать металлопластиковые трубы?
По ГОСТ Р 50571.7.701-2013 металлопластиковые трубы не требуется соединять с дополнительной системой уравнивания потенциалов, если они недоступны прикосновению. Для конкретного помещения решение принимает электрик по проекту.
Заключение
Уравнивание потенциалов в сырой среде остается защитой только при исправных соединениях. Практически это значит три вещи: правильный выбор КУП и материалов, радиальное подключение объектов и регулярная проверка хомутов, шины и сопротивления соединений, особенно перед осенним сезоном.
