УЗДП срабатывает чаще осенью и весной обычно потому, что в межсезонье в Петербурге растет влажность, а контакты с ослабленным соединением и отсыревшая изоляция начинают искрить. Чаще это означает, что аппарат правильно нашел дефект линии, а не что он неисправен. Разберем причины сезонных срабатываний, как отличить дугу от помехи прибора, что делать, когда аппарат отключил линию, и когда проводить профилактику в Петербурге.
источник: magnific.com
Сработал УЗДП: неисправность аппарата или работа защиты
УЗДП отслеживает признаки дуги в линии и отключает ее. Когда он срабатывает чаще в одно и то же время года, это почти всегда указывает на то, что в линии что-то меняется вместе с погодой: растет влажность, ослабевают контакты, нагревается соединение.
Существующая статья блога о проверке УЗДП называет типичные причины частых срабатываний: плохой контакт в розетке или коробке, старая проводка с нарушенной изоляцией, неисправный бытовой прибор и некачественные светодиодные лампы с помехами. Здесь мы рассматриваем другой вопрос: почему это происходит именно осенью и весной и как это связано с климатом Петербурга. Проверку кнопкой «Тест» описывает та статья.
Что происходит с проводкой в межсезонье
Среднегодовая влажность в Петербурге около 78 %, а осадки выпадают примерно 200 дней в году. Влажность неравномерна: зимой она держится в диапазоне 80–96 %, во второй половине октября — 81–87 %, в марте около 76 %, к маю опускается примерно до 60 %, летом составляет 60–70 %.

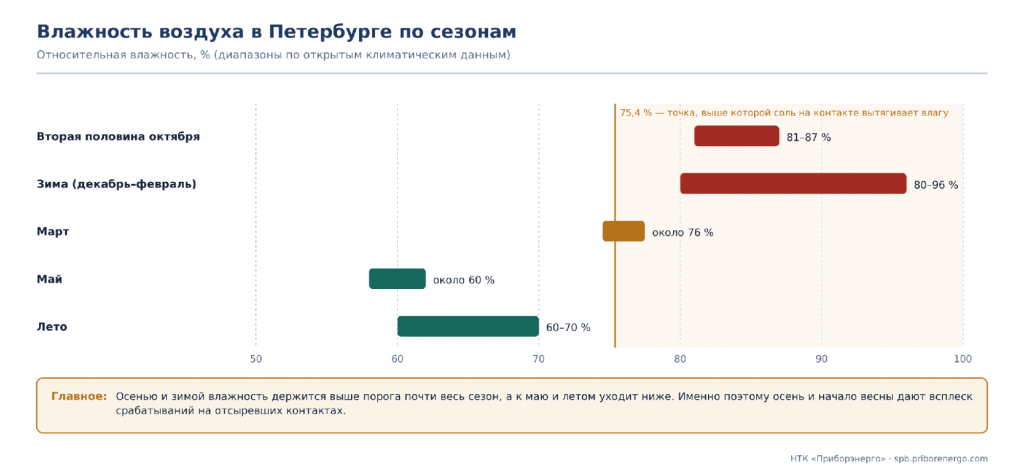

Схема 1. Влажность воздуха в Петербурге по сезонам
Это важно для контактов: пока воздух сухой, влага на соединении не удерживается. Когда влажность высокая, на контактах и изоляции появляется влага и электролит, переходное сопротивление растет, а дальше работает знакомая цепочка до дуги. Полную последовательность стадий мы разобрали в статье о влажности и дуговом пробое.
Осень: сырость накапливается
К октябрю влажность поднимается выше 80 %, и контакты с ослабленным соединением и поврежденной изоляцией начинают искрить. Особенно это заметно в щитках на лестничной клетке, в подвалах и в тамбурах, где воздух близок к уличному.
Весна: талая вода и перепады температуры
В марте влажность около 76 %, снег тает, подвалы и стены отсыревают, а перепады температуры дают конденсат на холодных поверхностях. Контакты, ослабленные за зиму, оказываются в сырой среде, и срабатывания учащаются.
Температурные циклы расшатывают соединения
Нагрев при нагрузке и остывание в холодном помещении повторяются из сезона в сезон. Металлы расширяются по-разному, поэтому контактное давление падает. Для алюминиевых линий этот эффект сильнее, как показано в статье об алюминиевой проводке.
Сезонная нагрузка: почему на старой линии это заметно
В холодное время на старых линиях часто подключают обогреватели и другие мощные приборы. Ток растет, а плохой контакт греется тем сильнее, чем выше ток. Линия, которая летом работала без жалоб, осенью выходит на более тяжелый режим, и слабое место проявляется искрением. Это еще одна причина, по которой сезонные срабатывания совпадают с началом холодов.
Как читать картину срабатываний
Схема 2. Как читать картину срабатываний
Если срабатывания идут в сырую погоду и затихают в сухую, вероятна влага и ослабленный контакт. Если они возникают при включении одного прибора, причина чаще в нем. Если аппарат отключается без нагрузки, нужно искать дефект в самой линии или в аппарате. Рисунок поможет электрику быстрее сузить поиск, но диагнозом он не является.
Что делать, когда УЗДП сработал
1. Зафиксируйте обстоятельства. Запишите дату, время, погоду за последние сутки и приборы, которые были включены. Этот журнал нужен электрику и сам по себе подсказывает причину.
2. Отключите нагрузки и включите аппарат один раз. Выключите все приборы на линии, затем один раз включите УЗДП. Многократные включения подряд не диагностика: если дефект есть, они лишь подвергают линию дуге.
3. Если срабатывает без нагрузки, вызовите электрика. Это признак проблемы в линии или в аппарате. Электрик с допуском проверит коробки, розетки, соединения и сопротивление изоляции при снятом напряжении.
4. Если не срабатывает, подключайте приборы по одному. Включайте нагрузки поочередно и отмечайте, при каком из них аппарат отключается.
5. Проверьте прибор, который вызывает срабатывание. Неисправный прибор или некачественные светодиодные лампы, создающие помехи, могут вызывать срабатывание. Прибор проверяют или заменяют, аппарат при этом не трогают.
6. Свяжите срабатывания с погодой и проведите осмотр. Если срабатывания идут в сырую погоду, проверьте контакты и состояние изоляции на линии, влажность в коробках и щитке. Нажмите кнопку «Тест» по паспорту и убедитесь, что аппарат отключается.
Календарь профилактики для петербургского межсезонья
|
Когда |
Что сделать |
Зачем |
|
Конец лета, начало сентября |
Осмотр щитка и коробок, проверка затяжки, кнопка «Тест» |
Выявить слабые места до сырого сезона |
|
Ноябрь — март |
Вести журнал срабатываний: дата, погода, приборы |
Увидеть связь со влажностью и нагрузкой |
|
Конец апреля — май |
Осмотр после талых вод, особенно подвалов и тамбуров |
Проверить, что влага не прошла в щиток |
|
Раз в год |
Подтяжка винтовых зажимов по паспорту изделия |
Компенсировать ослабление контактного давления |
Частые ошибки
-
Считают аппарат неисправным и меняют его. Если «Тест» работает, причина почти всегда в линии или приборе.
-
Включают УЗДП несколько раз подряд. Повторные включения при дефекте не диагностика, а повторная подача дуги на линию.
-
Блокируют или шунтируют защиту. Это убирает защиту, а дефект остается и развивается.
-
Игнорируют связь с погодой. Срабатывания в сырую погоду указывают на влагу и контакты, а не на «капризы» аппарата.
-
Меняют только аппарат, не осматривая линию. Дуга появляется в соединении, а не в УЗДП.
-
Не ведут журнал. Без даты, погоды и списка приборов электрик ищет причину вслепую.
Частые вопросы
Почему УЗДП срабатывает чаще осенью и весной?
В межсезонье влажность в Петербурге высокая: во второй половине октября 81–87 %, в марте около 76 %. На ослабленных контактах и отсыревшей изоляции появляется искрение, и аппарат отключает линию. Это работа защиты, а не обязательно неисправность.
Можно ли считать срабатывание ложным?
Чаще у такого срабатывания есть причина: плохой контакт в розетке или коробке, старая изоляция, неисправный прибор или помехи от некачественных ламп. «Ложным» его называют, когда причина не очевидна, поэтому сначала проверяют линию и приборы, а не аппарат.
Что делать, если УЗДП срабатывает при включении одного прибора?
Проверьте этот прибор: у него может быть неисправность или он создает помехи. Попробуйте подключить его к другой линии и оцените, повторится ли срабатывание. Если проблема остается, прибор проверяют или заменяют, а аппарат оставляют в работе.
Можно ли отключить или заменить УЗДП на менее чувствительный, если он «выбивает»?
Нельзя. Срабатывание означает, что на линии есть дуга или помехи. Если отключить аппарат, дефект останется, а защита исчезнет. Правильный путь: найти источник, устранить его и проверить аппарат кнопкой «Тест».
Когда проверять проводку, чтобы избежать срабатываний осенью?
Лучше в конце лета или начале сентября, до сырого сезона: осмотреть коробки, розетки и щиток, проверить затяжку соединений и работу кнопки «Тест». Повторный осмотр полезен после талых вод в конце апреля или мае.
Заключение
Сезонные срабатывания УЗДП в Петербурге чаще всего связаны с влажностью и состоянием контактов: осенью и в начале весны слабые места проявляются искрением, а аппарат делает свою работу. Правильный ответ — не снимать защиту, а найти слабое место: провести осмотр до сезона, вести журнал и проверить линию и приборы.
Инженеры «НТК Приборэнерго» подскажут, как проверить аппарат и подобрать модель под ваш щит: разработка, сборка и испытания проходят на собственной площадке, поставка в Санкт-Петербург и Ленинградскую. Параметры и порядок проверки уточняйте по паспорту изделия или у технической поддержки.
