В доме-памятнике проводку часто нельзя заменить сразу: работы со стенами, полами и отделкой могут затрагивать предмет охраны и требовать согласований. Оставлять старую линию без защиты при этом не нужно. Устройство защиты от дугового пробоя (УЗДП) ставится в квартирный щиток без вскрытия отделки и, по данным каталога, реагирует на дугу от 2,5 А — на стадии, которую автомат и УЗО не видят. Разберем, как проверить статус дома, какие варианты есть и в каком порядке действовать.
источник: magnific.com
Почему в доме-памятнике проводку не заменишь «как обычно»
Объекты культурного наследия охраняет закон № 73-ФЗ. В Петербурге надзор ведет КГИОП — Комитет по государственному контролю, использованию и охране памятников истории и культуры. Для каждого памятника определен предмет охраны: перечень элементов, которые нельзя утратить или изменить — фасады, планировка, лестницы, лепнина, исторические полы и двери.
Для проводки важно одно: типовая замена с штроблением стен и вскрытием полов может задеть такие элементы. Поэтому порядок работ зависит от статуса дома и от того, что входит в его предмет охраны.
|
Фактор |
Что значит для проводки |
Где уточнить |
|
Статус объекта |
Федеральный, региональный или выявленный объект: порядок и объем согласований различаются |
Перечни КГИОП, реестр ОКН |
|
Предмет охраны |
Определяет, какие элементы нельзя вскрывать или менять |
Охранное обязательство и паспорт объекта — запросить в КГИОП |
|
Орган контроля |
КГИОП согласует работы, если они затрагивают предмет охраны |
КГИОП Санкт-Петербурга |
|
Сама проводка |
В открытых источниках мы не нашли прямого указания, как трактуется замена проводки внутри квартиры |
Письменный запрос в КГИОП |
|
Сроки |
Зависят от статуса и объема работ; точный срок называет только КГИОП |
Ответ на запрос |
Как проверить статус дома и что спросить у КГИОП
Начните с адреса. Три шага ниже занимают недели ожидания ответа, а не работы, поэтому запрос стоит отправить до обращения к электрикам.
1. Уточните статус дома. Найдите адрес в перечнях объектов культурного наследия на сайте КГИОП и в едином государственном реестре. Отметьте категорию: федеральный, региональный или выявленный объект.
2. Запросите документы на объект. Спросите у КГИОП охранное обязательство и предмет охраны. Уточните, что именно вам выдадут: состав документов лучше подтвердить в самом комитете.
3. Опишите возможные работы. Составьте три варианта: без вскрытия отделки, замена в существующих каналах, новые трассы. Для каждого укажите, что будет вскрываться и где.
4. Направьте письменный запрос. Спросите в КГИОП, требуется ли согласование и какое для каждого варианта. Если затрагиваются общедомовые сети, дублируйте запрос в управляющую организацию.
5. Сохраните ответ и привяжите к проекту. Передайте ответ электрику или проектировщику: он определяет, какой вариант допустим и в каком порядке работать.
Какие варианты есть, когда полная замена откладывается
Между «ничего не делать» и «заменить все» есть несколько ступеней. Чем выше ступень, тем меньше вмешательство в историческую отделку — и тем быстрее можно начать.
Схема 1. Лестница вмешательств: от обследования без вскрытия до новых трасс
Первые две ступени не вскрывают стены и отделку. Третья и четвертая могут быть допустимы, но зависят от предмета охраны, поэтому их согласуют заранее. Пятая — полная замена по проекту — почти всегда требует отдельного решения. Колонка «предмет охраны» на схеме — ориентир, окончательно вариант определяет КГИОП.
Обследование без вскрытия отделки
Обследование — первая ступень, и оно не требует вскрытия. Электрик с допуском оценивает щиток, состояние защитных аппаратов и контактов, замеряет сопротивление изоляции, а тепловизор показывает перегретые участки и клеммы без демонтажа отделки.
Результат — перечень линий в порядке риска: что греется, где изоляция ниже нормы, какие аппараты устарели. Этот список нужен дважды: он определяет, куда ставить защиту сейчас, и становится основой для запроса в КГИОП. Минимальные допустимые значения сопротивления изоляции берите из действующих норм и паспорта аппаратов, а не из общих советов. Общую методику оценки проводки мы здесь не разбираем.
Что делает УЗДП, пока проводка старая
Старая изоляция теряет эластичность и трескается, соединения со временем окисляются и греются. Автомат и УЗО на таких стадиях молчат: ток остается в норме, утечки на землю нет. Дуговая защита закрывает именно эту зону.
|
Риск в старой проводке |
Автомат |
УЗО |
Дуговая защита |
|
Перегрузка линии |
да |
нет |
нет |
|
Короткое замыкание |
да |
нет |
нет |
|
Утечка на землю, поражение током |
нет |
да |
нет |
|
Последовательная дуга на скрутке или клемме при токе в норме |
нет |
нет |
да |
|
Параллельная дуга при пробое изоляции |
частично, если ток достаточен |
частично, если есть утечка |
да |
|
Нагрев плохого контакта без дуги |
нет |
нет |
нет — нужна ревизия |
По каталогу, линейка УЗДП «НТК Приборэнерго» реагирует на дугу от 2,5 А; однофазные модели занимают два модуля на DIN-рейке, 36 мм по ширине, поэтому помещаются в квартирный щиток. В моделях заявлена и дифференциальная защита 30 мА. Состав функций конкретной модели уточните по карточке или у техподдержки.
Установка в щиток не вскрывает стены и не меняет отделку, поэтому обычно не затрагивает то, что относят к предмету охраны. Если щиток расположен в общем коридоре или на лестничной площадке, нужно согласие управляющей организации. Подключает аппарат электрик с допуском.
Важная оговорка: УЗДП — мера на период ожидания, а не замена проводки. Он отключает линию при дуге, но не восстанавливает изоляцию и не убирает причину износа.
Что учесть при установке УЗДП в старом щитке
Старые щитки и сети имеют особенности, о которых лучше узнать до покупки аппарата.
Номинал и тип сети
Номинальный ток аппарата выбирают по сечению и состоянию существующей линии, а не по желаемой нагрузке: он не должен превышать допустимый ток провода. В каталоге линейки — модели на 10–63 А, однофазные на 230 В и трехфазные на 400 В. Конкретный номинал для старой линии подтвердит электрик после обследования.
Заземление в старой сети
В домах старой постройки встречается двухпроводная сеть без защитного проводника. Защита от утечек на землю в такой сети работает ограниченно, а дуговая защита от наличия заземления не зависит. Вопрос заземления решает электрик и по возможности — отдельным этапом, с учетом тех же ограничений на вскрытие.
Место в щитке
Однофазная модель занимает два модуля на DIN-рейке. В старых щитках свободного места часто нет, поэтому проверьте это при обследовании: иногда аппараты перекомпоновывают или заменяют корпус щитка на более вместительный, не затрагивая стены.
Если УЗДП срабатывает
Срабатывание — сигнал, что на линии есть дуга или дефектный контакт. Шунтировать аппарат или менять его на «менее чувствительный» нельзя. Линию обесточивают, находят место дефекта и устраняют его. Частые срабатывания у старой проводки — еще один довод в пользу плановой замены.
Дорожная карта: от обследования до замены
Порядок такой: обследование, затем запрос, затем проект и работы. Защита в щитке работает параллельно и не ждет согласований.

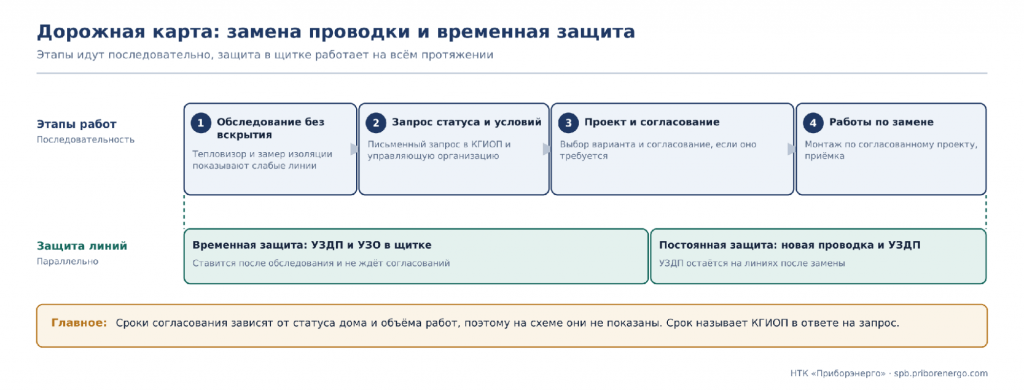

Схема 2. Дорожная карта: этапы работ и параллельная защита линий
Сроки на схеме не указаны намеренно: их определяют статус дома, состав работ и ответ КГИОП. После замены УЗДП остается на линиях — новая проводка тоже подвержена окислению контактов и повреждению изоляции при ремонте.
Частые ошибки
-
Начинают с вскрытия стен до выяснения статуса. Штроба в охраняемом элементе может оказаться недопустимой, и придется восстанавливать отделку.
-
Считают, что в доме без статуса памятника ограничений нет. Выявленный объект тоже подлежит охране, проверять нужно все перечни и запрашивать КГИОП письменно.
-
Опираются на устные ответы. Устное «можно» не защитит при проверке. Условия фиксируют в письменном ответе.
-
Ждут согласования, не защитив линии. Пока идет согласование, проводка продолжает стареть. Защита в щитке закрывает период ожидания.
-
Считают УЗДП заменой проводки. Устройство ограничивает последствия дуги, но износ изоляции и контактов остается.
-
Закладывают сроки согласования по чужим примерам. Срок зависит от статуса и объема работ. Закладывайте запас и подтверждайте срок у КГИОП.
Частые вопросы
Нужно ли разрешение на замену проводки в квартире в доме-памятнике?
Зависит от статуса дома и от того, затрагивают ли работы предмет охраны. Однозначного правила именно для проводки внутри квартиры в открытых источниках мы не нашли, поэтому запросите условия письменно в КГИОП до начала работ. Замена без вскрытия отделки может иметь иной порядок, чем штробление.
Можно ли поставить УЗДП в квартирный щиток без согласований?
Установка в щиток не вскрывает стены и не меняет отделку, поэтому обычно не затрагивает предмет охраны. Если щиток находится в общем коридоре или на лестнице, нужно согласие управляющей организации. Подключение выполняет электрик с допуском, статус дома проверьте заранее.
Заменяет ли УЗДП замену проводки?
Нет. Он отключает линию при дуге, но не восстанавливает изоляцию и не убирает причину износа. Это мера на период ожидания и страховка. План замены и периодическая ревизия сохраняются.
Как узнать, что дом входит в число памятников?
Проверьте адрес в перечнях объектов культурного наследия на сайте КГИОП и в едином государственном реестре. Выявленные объекты тоже подлежат охране, поэтому недостаточно искать только среди федеральных и региональных. Самый надежный путь — письменный запрос в КГИОП.
Кто отвечает за проводку: собственник или управляющая организация?
Внутри квартиры — собственник, общедомовые сети — управляющая организация. Границу определяют документы дома, ее нужно уточнить в управляющей организации до начала работ. Для памятника это важно: от того, чья сеть, зависит, кому подавать запрос на согласование.
Заключение
В доме-памятнике замена проводки зависит от статуса дома и предмета охраны, а защита линий — нет. Рабочий порядок: проверить статус, обследовать проводку без вскрытия, поставить УЗДП в щиток и параллельно получить письменные условия на замену. Так риск дуги закрыт сразу, а замена идет по согласованному проекту.
Инженеры «НТК Приборэнерго» помогут подобрать УЗДП под квартирный щиток: разработка, сборка и испытания проходят на собственной площадке, поставка в Санкт-Петербург идет напрямую. Состав функций и габариты модели уточните у технической поддержки до покупки.
