Устройство защиты электродвигателя MPU40
0
Арт. БП-00006367
8 940 ₽/шт.
Подходит для: шкафов управления, систем РЗА, АСУ ТП.
Доставка по России, Беларуси и Казахстану.
Гарантия 10 лет.
Работаем с НДС 20%.
Характеристики
Номинальное напряжение питающей сети
:
3х230 В + N
Рабочий диапазон напряжения питания, В
:
80…400
Частота питающего напряжения, Гц
:
45…65
Потребляемая мощность, не более, Вт
:
3,5
Диапазон измерения напряжения, В
:
80…400
Диапазон измерения тока, А
:
0…70
Сопротивление изоляции обмоток, МОм
:
0,5
Диапазон уставки асимметрии фазных напряжений, В
:
25…80
Диапазон задержки отключения при асимметрии напряжения, с
:
1…20
Диапазон уставки повышенного напряжения, В
:
150…260
Продукция сертифицирована — соответствие требованиям технического регулирования и отраслевых стандартов.
Устройство защиты двигателя MPU40 предназначено для защиты трехфазных электродвигателей переменного тока.

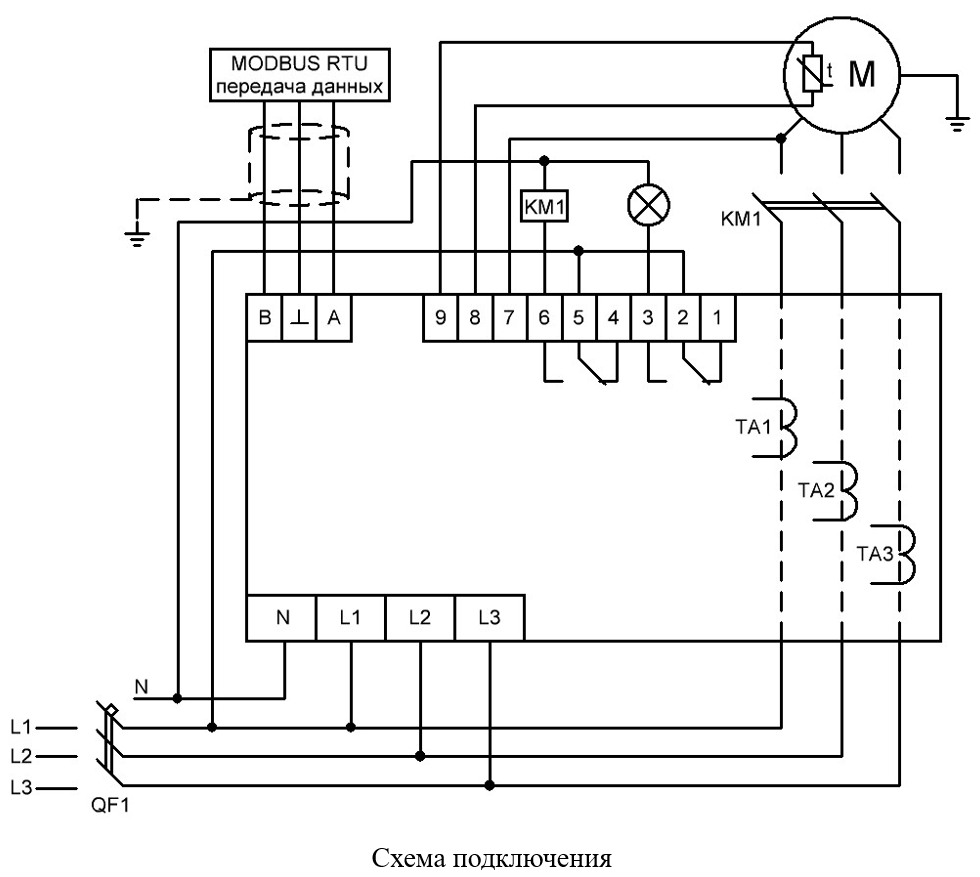

Оно осуществляет контроль сопротивления изоляции, электрических и тепловых параметров двигателя и воздействует на внешнее коммутационное устройство посредством выходного реле, осуществляющего включение и отключение питания двигателя.
Устройство является многофункциональным и оснащено интерфейсом связи ModВus RTU, предназначенным для мониторинга параметров, контроля состояний, настройки режимов работы и управления выходным реле в пределах, предусмотренных эксплуатационной документацией.
Оно осуществляет контроль сопротивления изоляции, электрических и тепловых параметров двигателя и воздействует на внешнее коммутационное устройство посредством выходного реле, осуществляющего включение и отключение питания двигателя.
Устройство является многофункциональным и оснащено интерфейсом связи ModВus RTU, предназначенным для мониторинга параметров, контроля состояний, настройки режимов работы и управления выходным реле в пределах, предусмотренных эксплуатационной документацией.
Задержка отключения при перегрузке по току (Toff): токовременная
характеристика
|
|
1,13 | 1,2 | 1,29 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 10 | 20 | Ед. изм. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 300 | 30 | 15 | 6 | 5 | 3 | 2,8 | 2,4 | 2 | 1 | 0,1 | 0,05 | с |
| 1 | 466,65 | 93,35 | 30 | 8,65 | 6,9 | 4,55 | 4,3 | 3,5 | 2,3 | 1,1 | 0,1 | 0,05 | с |
| 2 | 633,35 | 156,7 | 45 | 11,35 | 8,75 | 6,1 | 5,75 | 4,55 | 2,7 | 1,2 | 0,1 | 0,05 | с |
| 3 | 800 | 220 | 60 | 14 | 10,65 | 7,7 | 7,2 | 5,6 | 3 | 1,3 | 0,1 | 0,05 | с |
| 4 | 966,7 | 283,3 | 75 | 16,65 | 12,55 | 9,2 | 8,7 | 6,65 | 3,3 | 1,45 | 0,1 | 0,05 | с |
| 5 | 1133,3 | 346,7 | 90 | 19,35 | 14,45 | 10,8 | 10,1 | 7,7 | 3,7 | 1,55 | 0,1 | 0,05 | с |
| 6 | 1300 | 410 | 105 | 22 | 16,35 | 12,3 | 11,6 | 8,8 | 4 | 1,65 | 0,1 | 0,05 | с |
| 7 | 1466,7 | 473,3 | 120 | 24,65 | 18,2 | 13,9 | 13,1 | 9,85 | 4,3 | 1,8 | 0,1 | 0,05 | с |
| 8 | 1633,3 | 536,7 | 135 | 27,35 | 20,1 | 15,4 | 14,5 | 10,9 | 4,7 | 1,9 | 0,1 | 0,05 | с |
| 9 | 1800 | 600 | 150 | 30 | 22 | 17 | 16 | 12 | 5 | 2 | 0,1 | 0,05 | с |
Задержка отключения при потере нагрузки, с
5
Задержка отключения при падении напряжения, с
5
Задержка отключения при повышении напряжения, с
0,5
Диаметр сквозного отверстия у встроенного трансформатора, мм
4,5
Задержка отключения при асимметрии фазных токов, с
4
Задержка отключения при нарушении чередования и слипания фаз, с
0,1
Задержка отключения при обрыве фазы, с
0,1
Задержка отключения при коротком замыкании, с
0,1
Погрешность измерения тока, не более, в процентах (%)
2
Задержка повторного запуска электродвигателя (Ton), с
1…600
Погрешность измерения напряжения, не более, в процентах (%)
2
Диапазон уставки времени отключения при потере нагрузки
1…10
Диапазон уставки пониженного тока
0…70
Диапазон уставки повышенного тока
1…70
Диапазон уставки номинального тока
0…50
Диапазон уставки пониженного напряжения, В
80…200
Асимметрия фазных токов, в процентах (%)
25
Диапазон задержки отключения при асимметрии напряжения, с
1…20
Диапазон уставки повышенного напряжения, В
150…260
Диапазон уставки асимметрии фазных напряжений, В
25…80
Сопротивление изоляции обмоток, МОм
0,5
Диапазон измерения тока, А
0…70
Диапазон измерения напряжения, В
80…400
Номинальное напряжение питающей сети
3х230 В + N
Рабочий диапазон напряжения питания, В
80…400
Частота питающего напряжения, Гц
45…65
Потребляемая мощность, не более, Вт
3,5
