Модернизация электрощитового хозяйства в Чебоксарах: кейс замены ВРУ без остановки производства

Изношенное электрощитовое оборудование — это не вопрос эстетики или морального устаревания. Проржавевший корпус вводно-распределительного устройства (ВРУ), автоматические выключатели, не держащие заявленную нагрузку, утерянные исполнительные схемы — прямой путь к аварийному отключению, короткому замыканию и, в худшем случае, к пожару на объекте с остановкой всего производства на неопределённый срок.

В Чувашии эта проблема решается не только на уровне отдельных предприятий: в республике реализуется программа модернизации электросетевого хозяйства. Модернизация электроснабжения на уровне региона задает ориентир и для промышленных объектов: предприятия всё активнее обращаются к местным производителям электрощитового оборудования — таким как «НТК Приборэнерго» — за решениями, которые позволяют заменить устаревшее НКУ без остановки технологических процессов. Ниже — разбор такого кейса: как завод в Чебоксарах заменил устаревшее ВРУ на современное низковольтное комплектное устройство (НКУ), не прерывая производство.

источник: magnific.com

Состояние электрощитового хозяйства до модернизации

Исходные данные объекта

Промышленное предприятие среднего размера с несколькими производственными цехами, где вводно-распределительное устройство было смонтировано ещё в 1980–90-х годах и с тех пор не проходило комплексной модернизации — только точечный ремонт по мере выхода из строя отдельных компонентов.

Проблемы и риски

• Физический износ корпуса — коррозия металла, нарушение герметичности, деградация изоляционных материалов внутри отсека.

• Утраченная исполнительная документация — принципиальные схемы соединений на объекте отсутствуют или не соответствуют фактической конфигурации после многолетних доработок.

• Автоматические выключатели не держат заявленную нагрузку — расчетные параметры устарели относительно фактически подключенной мощности предприятия.

• Частые срабатывания автоматов и просадки напряжения, приводящие к незапланированным остановкам станков и оборудования.

• Риск пожара — старение изоляции и ослабленные контактные соединения при существующей нагрузке создают реальную опасность возгорания.

Какое оборудование подобрали и почему

Решение от «НТК Приборэнерго»

Для объекта разработано решение по комплексной замене изношенного ВРУ на современное НКУ, спроектированное по индивидуальному техническому заданию с учётом фактической нагрузки предприятия, а не по устаревшим проектным данным.

Особенности нового оборудования

• Номинальный ток до 1600 А, рабочее напряжение 380/220 В — параметры подбираются под реальную, а не номинальную историческую нагрузку объекта.

• Степень защиты корпуса от IP31 до IP65 в зависимости от условий эксплуатации — от отапливаемого помещения щитовой до цеха с повышенной запыленностью.

• Секционирование — разделение НКУ на независимые отсеки для безопасного обслуживания одной секции без отключения смежных линий, с возможностью установки щита АВР и приборов учёта в составе того же комплекса.

• Комплектация проверенными компонентами — коммутационная аппаратура признанных производителей (CHINT, IEK, EKF), что упрощает последующее сервисное обслуживание и поиск запасных частей.

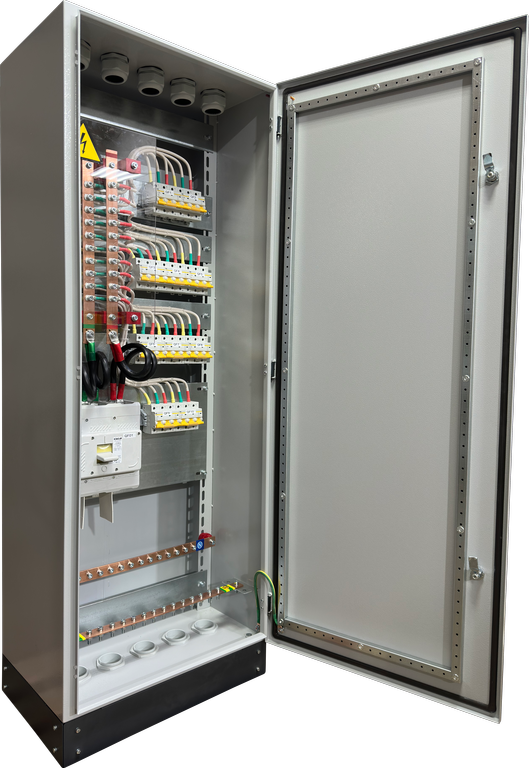

Вводно распределительное устройство (ВРУ) от 100 А

Смотреть

Почему выбрали именно это решение

Ключевой аргумент в пользу «НТК Приборэнерго» — полный цикл производства: проектирование НКУ под параметры конкретного объекта, изготовление на собственной производственной базе и обязательные заводские испытания каждого готового устройства перед отгрузкой, а не сборка из готовых узлов сторонними монтажными бригадами без единой ответственности за результат.

Этапы модернизации без остановки производства

1. Подготовительный этап

Перед началом монтажа выполняется проектирование нового НКУ, включая обследование существующих кабельных трасс и разработку поэтапного плана переключений — документа, определяющего порядок и время перевода каждой линии на новое оборудование.

2. Монтаж нового ВРУ рядом со старым

Ключевое инженерное решение, позволяющее избежать остановки производства, — параллельный монтаж. Новое ВРУ устанавливается физически рядом со старым, что дает возможность переключать линии по очереди, а не выводить всё электрощитовое хозяйство из работы одномоментно.

3. Переключение потребителей в технологические окна

Перевод линий на новое оборудование выполняется в согласованные технологические окна — как правило, в ночные смены или выходные дни, когда производственная нагрузка минимальна. Каждое переключение занимает ограниченное время, обычно не превышающее нескольких часов, после чего производство возобновляет работу на новой линии.

4. Демонтаж старого оборудования

После того как все линии переключены на новое НКУ и его работа подтверждена под полной нагрузкой, выполняется демонтаж устаревшего ВРУ.

Контроль качества на каждом этапе

Переход на новое оборудование сопровождается контролем на всех стадиях монтажа:

1. Термовизионный контроль контактных соединений — выявление точек локального перегрева до того, как это приведёт к отказу.

2. Измерение сопротивления изоляции — подтверждение соответствия смонтированных цепей требованиям ГОСТ и ПУЭ.

3. Нагрузочное тестирование автоматических выключателей — проверка срабатывания защиты при контрольных значениях тока.

4. Визуальный контроль маркировки и схем соединений — соответствие фактического монтажа исполнительной документации.

Итоги модернизации

• Надежность. Переход на современное НКУ с корректно рассчитанными параметрами защиты существенно снижает частоту аварийных срабатываний по сравнению с изношенным оборудованием, рассчитанным под устаревшую нагрузку.

• Безопасность. Новое оборудование соответствует действующим требованиям ГОСТ и ПУЭ по защите от коротких замыканий и перегрузок.

• Удобство обслуживания. Актуальная маркировка, полный комплект исполнительных схем и секционирование упрощают доступ к отдельным компонентам без отключения всего устройства.

• Экономический эффект. Отсутствие простоев производства во время модернизации и снижение затрат на аварийные ремонты, характерные для эксплуатации изношенного оборудования.

Часто задаваемые вопросы

1. Что такое ВРУ и зачем его менять?

Вводно-распределительное устройство — узел, через который электроэнергия вводится на объект и распределяется по потребителям. Изношенное ВРУ повышает риск аварийных отключений, коротких замыканий и пожара, поэтому замена на современное НКУ — вопрос производственной безопасности, а не только удобства.

2. Можно ли заменить электрощит без остановки производства?

Да, при параллельном монтаже нового устройства рядом со старым и поэтапном переключении линий в согласованные технологические окна.

3. Какое оборудование предлагает «НТК Приборэнерго» для модернизации?

ВРУ, щиты АВР, ЩСН, шкафы управления, распределительные щиты, квартирные щиты, щиты автоматики, щиты рядовой защиты и другие низковольтные комплектные устройства, спроектированные по индивидуальному техническому заданию.

4. Сколько времени занимает модернизация?

Срок зависит от масштаба объекта и числа переключаемых линий; каждое отдельное переключение в технологическое окно занимает ограниченное время — как правило, несколько часов.

5. Предоставляете ли вы документацию и гарантию?

Да, на каждое НКУ предоставляется исполнительная документация, протокол заводских испытаний и гарантийные обязательства производителя.

Приобрести электрощитовое оборудование от производителя «НТК Приборэнерго»

«НТК Приборэнерго» в Чебоксарах проектирует и производит НКУ, ВРУ, щиты АВР и другое электрощитовое оборудование для промышленных и инфраструктурных объектов различной сложности — с полным циклом от технического задания до заводских испытаний готового изделия. Оборудование российского производства — практический вклад в импортозамещение для промышленных предприятий региона. Чтобы обсудить проект модернизации электрощитового хозяйства вашего объекта, оставьте заявку на проектирование и изготовление НКУ.
