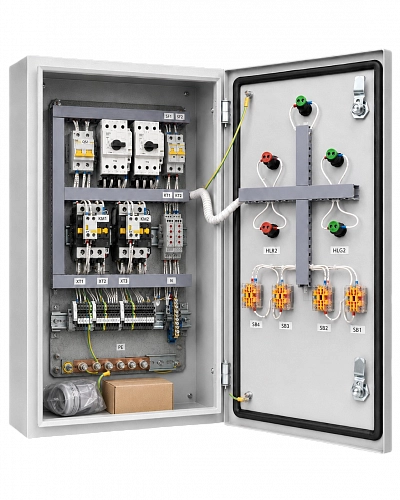

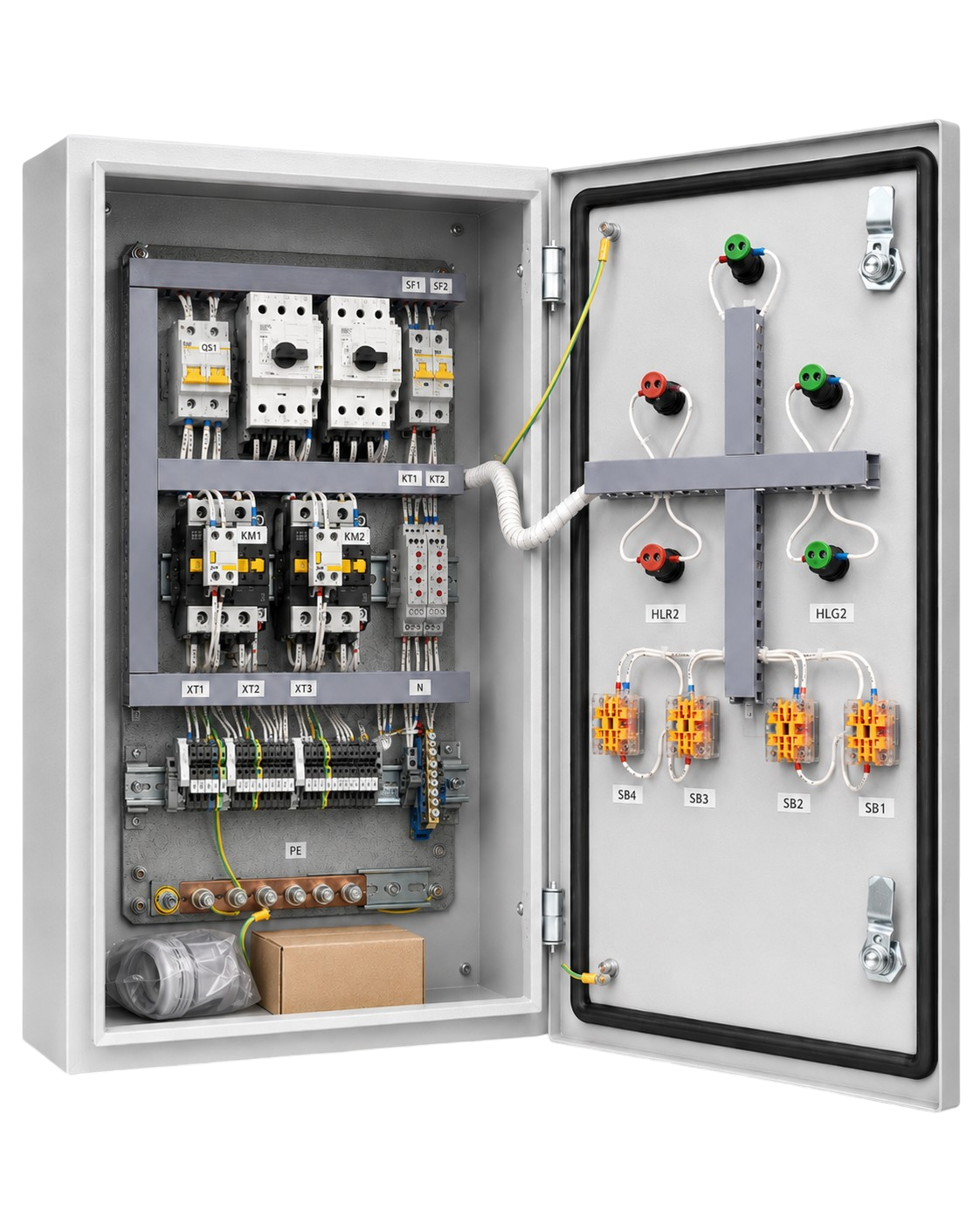

Шкаф управления 2 насосами ШУН-ПП-2-5,5

Шкаф управления ШУН-ПП-2-5,5 предназначен для управления двумя насосами мощностью до 5,5 кВт с прямым пуском. Он применяется в системах водоснабжения, водоподготовки, отопления, а также в пищевой и химической промышленности. Использование релейного регулирования обеспечивает стабильную работу насосных установок, поддержание заданных параметров системы, равномерное распределение нагрузки между двигателями и их взаимное резервирование. При правильной эксплуатации срок службы оборудования составляет 25–30 лет.

Преимущества и особенности релейного регулирования

Применение релейных схем управления позволяет:

• поддерживать установленные параметры давления, уровня или температуры в системе;

• реализовывать каскадное управление группой насосов в зависимости от нагрузки;

• обеспечивать взаимное резервирование насосов для повышения надёжности;

• равномерно распределять наработку между электродвигателями, продлевая их срок службы.

Режимы работы

1. Ручной режим.
Управление каждым насосом осуществляется с лицевой панели шкафа с помощью кнопок «Пуск» и «Стоп». Световые индикаторы отображают текущее состояние — сеть, работа, авария.

2. Автоматический режим.
Работа насосов контролируется по сигналам от внешних датчиков (давления, расхода, уровня, температуры и др.).
Выключение насосов происходит последовательно — с заданной временной задержкой. Если давление остаётся стабильным в течение заданного интервала, управление переходит на следующий насос, пока все агрегаты не остановятся каскадно.

Система защиты

Шкаф управления обеспечивает комплексную защиту насосов от:

• сухого хода;

• короткого замыкания;

• перегрузки по току и перегрева двигателя;

• перекоса фаз или неправильного их чередования;

• ошибок подключения питающей сети.

Подключаемые датчики

• Датчик сухого хода — с дискретным входом;

• Датчик технологического параметра (давления, уровня и др.) — с дискретным выходом.

Индикация для каждого насоса:

• «Сеть» — питание подано;

• «Работа» — насос включён;

• «Авария» — обнаружена неисправность.

Шкаф ШУН-ПП-2-5,5 — это надёжное решение для автоматизации насосных станций, сочетающее простоту обслуживания, энергоэффективность и продуманную систему защиты.
