Отказ программируемого логического контроллера на промышленном объекте — это не гарантийный случай, а остановка производственной линии, потеря технологического процесса и, в зависимости от отрасли, миллионные потери на простое. ПЛК и модули ввода-вывода работают в цепи между датчиками, исполнительными механизмами и системой управления — и отказ одного канала способен вывести из строя весь контур автоматизации.
Надёжность контроллера не проверяется постфактум — она закладывается на каждом этапе производства: от входного контроля электронных компонентов до финальных испытаний готового изделия. Сборка ПЛК в Чебоксарах на заводе «НТК Приборэнерго» построена так, чтобы дефект, если он и возникнет, был выявлен на производстве, а не на объекте заказчика. Ниже — подробный разбор этого цикла, каким его видит инженер, попавший на экскурсию на завод «НТК Приборэнерго».
Как организовано производство модулей ввода-вывода и ПЛК
Структура производственной площадки
Производственная площадка разделена на функциональные зоны, каждая из которых закрывает отдельный этап цикла:
-
склад комплектующих — приемка и хранение электронных компонентов с контролем условий хранения (температура, влажность, антистатическая защита);
-
линия поверхностного монтажа (SMT) — автоматизированная установка компонентов на печатные платы;
-

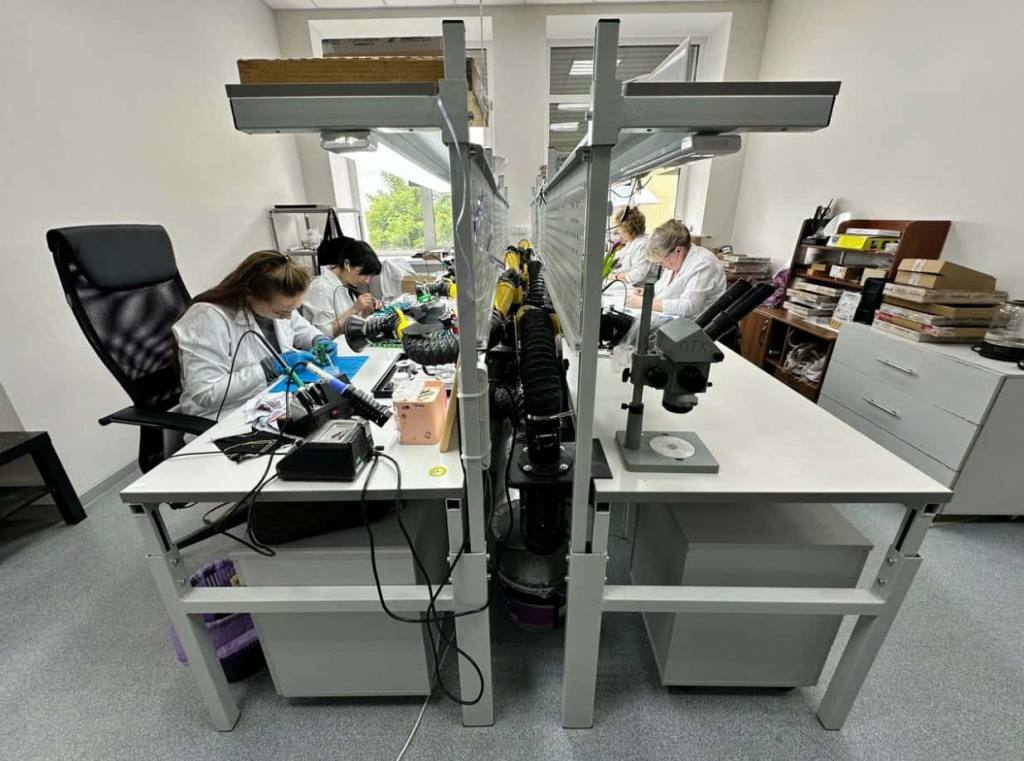

участок ручной сборки — монтаж плат в корпуса, установка разъемов и клеммных соединений, требующих ручной операции;
-
испытательная лаборатория — участок финального контроля, где готовые модули ввода-вывода и контроллеры проходят полный цикл проверок перед отгрузкой.
Такое разделение зон исключает пересечение технологических потоков — непроверенные компоненты физически не могут попасть на линию сборки в обход входного контроля.
Этапы производства: от комплектующих до готового контроллера
Входной контроль электронных компонентов
Прежде чем микросхема, конденсатор или разъём попадут на плату, они проходят проверку:
-
Визуальный и параметрический контроль микросхем — соответствие маркировки, отсутствие механических повреждений выводов.
-
Проверка конденсаторов — контроль ёмкости и тока утечки, особенно критичный для электролитических конденсаторов, находящихся в цепях питания.
-
Контроль разъемов и клеммных соединений — проверка контактного сопротивления и механической фиксации.
Партия комплектующих, не прошедшая входной контроль, в производство не допускается — это исключает ситуацию, при которой скрытый дефект компонента проявляется только после месяцев эксплуатации готового изделия.
Поверхностный монтаж печатных плат (SMT)
Установка компонентов на плату выполняется на линии поверхностного монтажа: паста наносится через трафарет, компоненты устанавливаются автоматическим монтажником с точностью позиционирования, плата проходит пайку оплавлением в печи с контролируемым температурным профилем. Автоматизация этого этапа обеспечивает повторяемость параметров пайки от платы к плате — в отличие от ручного монтажа, где неизбежен разброс качества соединений.
Ручной монтаж и финальная сборка
После SMT-линии плата проходит ручную сборку: установку в корпус, подключение разъёмов ввода-вывода, силовых и коммуникационных клемм, нанесение маркировки с серийным номером и датой изготовления. На этом этапе также устанавливаются компоненты, не подлежащие автоматическому монтажу — крупногабаритные разъёмы, элементы индикации, клеммные блоки.
Программирование и загрузка прошивки
Финальный этап сборки — запись управляющего программного обеспечения в память контроллера. Прошивка пишется под конкретную аппаратную конфигурацию модуля и проверяется на корректность записи перед передачей устройства в испытательную лабораторию.
Испытания и контроль качества: что проверяют перед отгрузкой
Проверка входов/выходов по ГОСТ IEC 61131-2-2012
Требования к оборудованию и методам испытаний программируемых контроллеров устанавливает ГОСТ IEC 61131-2-2012. В рамках протокола ПППФ (проверки правильности функционирования) каждый цифровой и аналоговый канал проверяется по следующим параметрам:
-
рабочий диапазон входного и выходного сигнала;
-
корректность обработки сигнала при инверсии полярности на дискретных входах;
-
поведение канала при номинальной и предельно допустимой токовой нагрузке;
-
вносимые потери сигнала на аналоговых каналах, влияющие на точность измерения.
Каждый канал ввода-вывода тестируется индивидуально — контроль всей платы в целом не заменяет проверку каждого отдельного канала, поскольку дефект может проявляться локально, на одном входе или выходе.
Температурные испытания
Модули проходят проверку работоспособности на испытательном стенде при граничных значениях рабочего диапазона температур — от минимальной (5°C) до максимальной (40–55°C в зависимости от исполнения устройства). Отдельно применяется термоциклирование — многократное чередование нагрева и охлаждения, которое выявляет дефекты пайки и микротрещины в паяных соединениях, не обнаруживаемые при однократном тепловом испытании.
Испытания на перегрузку и короткое замыкание
Защищенные выходы контроллеров проверяются на устойчивость к перегрузке и короткому замыканию: имитируется превышение номинального тока нагрузки и прямое замыкание выхода, фиксируется корректность срабатывания защиты и последующее восстановление работоспособности канала после снятия аварийного режима.
Испытания на электромагнитную совместимость (ЭМС)
Контроллер эксплуатируется в промышленной сети, где присутствуют импульсные помехи от силового оборудования, частотных преобразователей и коммутационных процессов. Испытания на электромагнитную совместимость подтверждают устойчивость модуля к таким помехам без сбоев в работе логики и без искажения данных на каналах ввода-вывода.
Как попасть на экскурсию по производству «Приборэнерго»
Завод открыт для посещения технических специалистов, партнеров и дилеров — практика, распространённая среди производителей электроаппаратной продукции, которые демонстрируют реальный производственный процесс, а не ограничиваются презентацией каталога.
Экскурсия доступна для нескольких категорий посетителей:
-
партнёры и дилеры — для оценки производственных возможностей завода при заключении дистрибьюторских соглашений;
-
технические специалисты заказчиков — ГИПы и инженеры, которым важно увидеть цикл производства перед включением оборудования в проект;
-
студенты профильных вузов — в рамках ознакомительной практики по направлению промышленной автоматизации.
Для организации визита необходимо оставить заявку через сайт или связаться с отделом продаж — дата согласовывается заранее с учётом производственного графика.
Впечатления посетителей
Партнёры и дилеры, посетившие производство, обычно отмечают три момента: открытость процесса — гостям показывают все этапы сборки без ограничений, а не только демонстрационный зал; уровень оснащения рабочих мест — от линии поверхностного монтажа до испытательного стенда; и прозрачность контроля качества — возможность увидеть своими глазами, что каждый модуль действительно проходит полный цикл проверок, а не выборочное тестирование.
Часто задаваемые вопросы
1. Где находится производство «Приборэнерго»?
Производство расположено по адресу: г. Чебоксары, ул. Калинина, зд. 80.
2. Может ли завод изготовить модули ввода-вывода по ТЗ заказчика?
Да, завод разрабатывает и производит модули под нестандартные технические требования — по согласованному техническому заданию.
3. Предоставляете ли протоколы испытаний на каждую партию?
Да, вместе с продукцией заказчик получает протоколы приемо-сдаточных испытаний, подтверждающие соответствие партии заявленным параметрам.
4. Можно ли посетить производство с техническими специалистами?
Да, экскурсия организуется для группы посетителей, включая технических специалистов заказчика — по предварительной заявке.
Приобрести модули ввода-вывода и ПЛК от производителя «НТК Приборэнерго»
Завод в Чебоксарах производит программируемые логические контроллеры и модули ввода-вывода полного цикла — от входного контроля компонентов до испытаний готового изделия на стенде. Чтобы подобрать конфигурацию под задачи вашего объекта или организовать экскурсию на завод «НТК Приборэнерго», оставьте заявку и получите консультацию технического специалиста.
