Обрыв фазы или перекос напряжений в трёхфазной сети — не абстрактная угроза для промышленного предприятия, а прямой путь к выходу из строя дорогостоящих станков. Электродвигатель, оставшийся работать на двух фазах, перегревается за считанные минуты; станок с ЧПУ при нарушении чередования фаз может получить команду на обратное вращение шпинделя — с риском повреждения инструмента, заготовки и оборудования. Для машиностроительного предприятия это остановка производственной линии на срок, зависящий от доступности запасных частей.
Тема защиты оборудования особенно актуальна на фоне активного развития машиностроения в Чувашии: в Чебоксарах заработал индустриальный технопарк «Машзавод», ориентированный на механообработку и машиностроение, — инвестиции в проект составили порядка 628 млн рублей. Модернизируются действующие площадки региона, среди которых Чебоксарский завод силовых агрегатов (ЧЗСА), формируется машиностроительный кластер республики. Станки Чувашия оснащает по-разному: где-то оборудование новое, где-то работает на устаревших вводах без современной защиты. Для новых и модернизируемых производств защита электродвигателей от обрыва фазы, перекоса напряжений и нарушения чередования фаз — базовое требование при проектировании электроснабжения цеха, а не второстепенная опция.
источник: magnific.com
Особенности энергоснабжения машиностроительных предприятий Чувашии
Структура промышленности региона
Машиностроительный кластер Чувашии объединяет предприятия разного профиля — от производителей силовых агрегатов и спецтехники (ЧЗСА) до электротехнических заводов и резидентов новых индустриальных парков. Общая черта — значительная доля станочного парка с асинхронными электродвигателями, чувствительными к качеству питающего напряжения.
Типичные проблемы с качеством электроэнергии
На промышленных площадках, особенно с изношенными или недавно модернизированными сетями, характерны: обрыв одной из фаз при повреждении кабельной линии или контактного соединения; перекос напряжений между фазами при неравномерной нагрузке на смежные участки; просадки напряжения при одновременном пуске мощных потребителей — станков, компрессоров, сварочного оборудования.
Последствия для производства
Каждая из этих проблем без защиты приводит к материальному ущербу: перегрев обмоток электродвигателя вплоть до межвиткового замыкания, остановка конвейерных линий, а на станках с ЧПУ — брак партии деталей из-за сбоя привода в момент нарушения питания.
Что такое реле контроля фаз и как оно работает
Назначение и принцип действия
Реле контроля фаз — устройство, непрерывно отслеживающее параметры трехфазной сети: наличие всех трёх фаз, симметрию напряжений между ними и правильность порядка чередования фаз. При выходе любого из параметров за допустимые пределы реле размыкает цепь управления контактором, отключая защищаемое оборудование от сети до устранения аварийного режима.
Основные контролируемые параметры
-
Обрыв одной или нескольких фаз — ситуация, при которой электродвигатель продолжает получать питание только по двум фазам, что приводит к резкому росту тока в оставшихся обмотках.
-
Перекос напряжений (асимметрия фаз) — отклонение величины напряжения между фазами сверх допустимого порога, вызывающее неравномерный нагрев обмоток.
-
Нарушение чередования фаз — ситуация, опасная обратным вращением двигателя: для конвейеров, насосов и станков с определенным направлением вращения шпинделя это может привести к повреждению механической части и травмоопасным ситуациям для персонала.
-
Снижение или превышение напряжения относительно номинального — оба отклонения сокращают ресурс электродвигателя и связанной с ним автоматики.
Схема подключения
Реле контроля фаз производства «НТК Приборэнерго» в Чебоксарах подключается в цепь управления магнитным пускателем или контактором: устройство контролирует питающую сеть и через собственный выходной контакт разрешает или блокирует подачу питания на катушку контактора, коммутирующего силовую цепь электродвигателя или иного защищаемого потребителя.
Роль реле контроля фаз в защите станочного парка
Защита электродвигателей станков
Основная задача устройства на станке — предотвратить длительную работу электродвигателя при обрыве или значительной асимметрии фаз, исключить режим, при котором обмотки перегреваются из-за возросшего тока в оставшихся фазах.
Защита конвейеров и подъёмных механизмов
Для конвейерных линий и подъемных механизмов критично не допустить обратное вращение при нарушении чередования фаз — реле контроля фаз блокирует включение привода до восстановления правильного порядка следования фаз, что защищает как механизм, так и персонал, работающий рядом с оборудованием.
Защита систем автоматического ввода резерва (АВР)
При переключении питания предприятия на резервный источник через систему АВР важно проконтролировать качество напряжения на вводимой линии — реле контроля фаз, установленное в цепи АВР, не допускает подключение потребителей к резервному вводу с нарушенными параметрами.
Экономический эффект
Стоимость реле контроля фаз несопоставима со стоимостью ремонта или замены электродвигателя станка, не говоря уже о потерях от простоя производственной линии. Применение устройства — это снижение расходов на аварийный ремонт и сокращение незапланированных простоев, а не дополнительная статья затрат на этапе проектирования электрощитового оборудования.
Оборудование «НТК Приборэнерго» для машиностроения
Ассортимент
Завод производит реле контроля фаз для типовых задач промышленной автоматизации — от защиты отдельного электродвигателя до применения в составе комплексного электрощитового оборудования цеха.
Особенности продукции
Устройства разрабатываются с учётом требований ГОСТ. Конструкция рассчитана на применение в условиях промышленных цехов — с учётом вибрации, температурных перепадов и электромагнитных помех.
Примеры применения
Реле контроля фаз применяются в составе шкафов управления станками, щитов вводных устройств цехов и систем АВР — как при новом строительстве, так и при модернизации существующего электрощитового оборудования.
Опыт поставки и внедрения на предприятиях региона
«НТК Приборэнерго» поставляет реле контроля фаз и другое электротехническое оборудование машиностроительным предприятиям Чувашии.
Одно из машиностроительных предприятий региона обратилось в «НТК Приборэнерго» с проблемой: на участке механической обработки из-за скачков напряжения и перекосов фаз ежемесячно выходили из строя 3–4 частотных преобразователя и электродвигателя. Простой каждой линии составлял от 4 до 6 часов, что срывало график отгрузки готовых деталей.
Мы провели аудит электрощитового оборудования и предложили не просто установку реле контроля фаз, а комплексную схему защиты: реле контроля фаз в связке с контакторами на вводе каждого станка. После монтажа и настройки уставок оборудование стало отключаться еще на стадии предвестника аварии, не дожидаясь перегрева обмоток.
Результат: за первые два месяца эксплуатации количество аварийных остановов сократилось на 90% (с 4 до 0–1 случая). Затраты на замену двигателей окупились уже за первый квартал работы оборудования. Сейчас предприятие тиражирует это решение на соседний пролет цеха.
В Чувашии работают и другие производители релейной продукции, например НЭМЗ в Новочебоксарске, — конкуренция подталкивает производителей к расширению линейки и повышению качества. «НТК Приборэнерго» предлагает не только отдельные реле контроля фаз, но и комплексные решения для защиты электрощитового оборудования цеха.
Часто задаваемые вопросы
1. Что такое реле контроля фаз и зачем оно нужно?
Устройство, контролирующее параметры трехфазной сети и автоматически отключающее защищаемое оборудование при обрыве фазы, перекосе напряжений или нарушении их чередования — это защищает электродвигатели и другое оборудование от повреждений, вызванных некачественным электроснабжением.
2. Какие аварийные режимы оно обнаруживает?
Обрыв фазы, асимметрию (перекос) напряжений, нарушение чередования фаз, а также снижение или превышение напряжения относительно номинального значения.
3. Можно ли установить реле на уже работающее оборудование?
Да, устройство устанавливается в существующую цепь управления контактором или пускателем без необходимости замены самого электродвигателя или станка.
4. Какое реле выбрать для станка с ЧПУ?
Выбор зависит от параметров питающей сети станка и требуемой чувствительности к отклонению напряжения — рекомендуем уточнить конфигурацию у инженера завода при оформлении заявки.
5. Предоставляете ли вы гарантию и техподдержку?
Да, на продукцию предоставляется гарантия производителя, а также техническая консультация по подбору и подключению устройства.

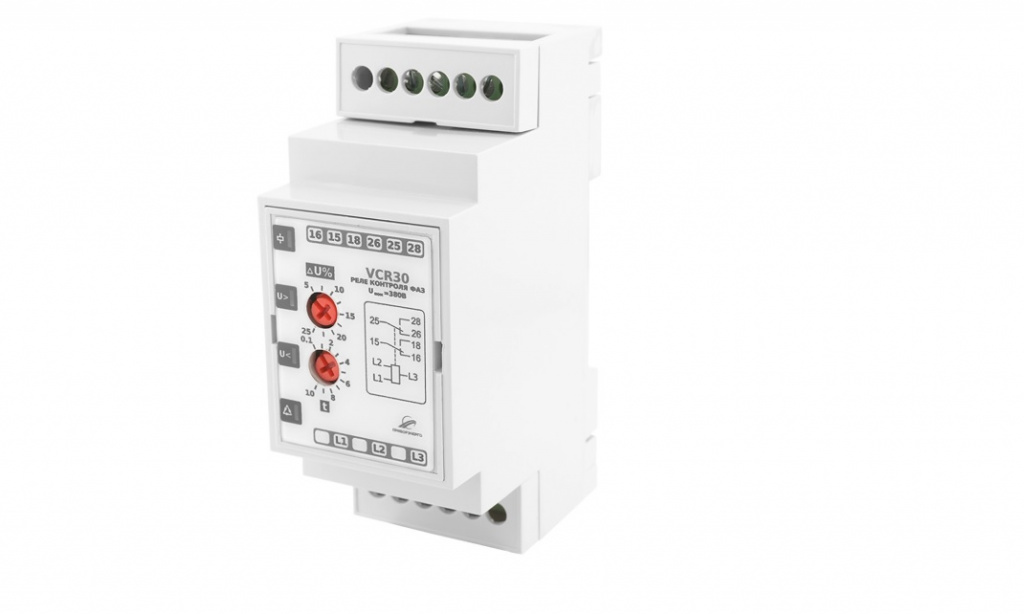

Реле контроля фаз производства «НТК Приборэнерго»
Приобрести реле контроля фаз от производителя «НТК Приборэнерго»
«НТК Приборэнерго» производит реле контроля фаз и электрощитовое оборудование для защиты станочного парка машиностроительных предприятий — российское оборудование, отвечающее задачам импортозамещения на фоне развития промышленного кластера Чувашии. Чтобы подобрать реле контроля фаз под параметры вашего оборудования, оставьте заявку и получите консультацию инженера.
