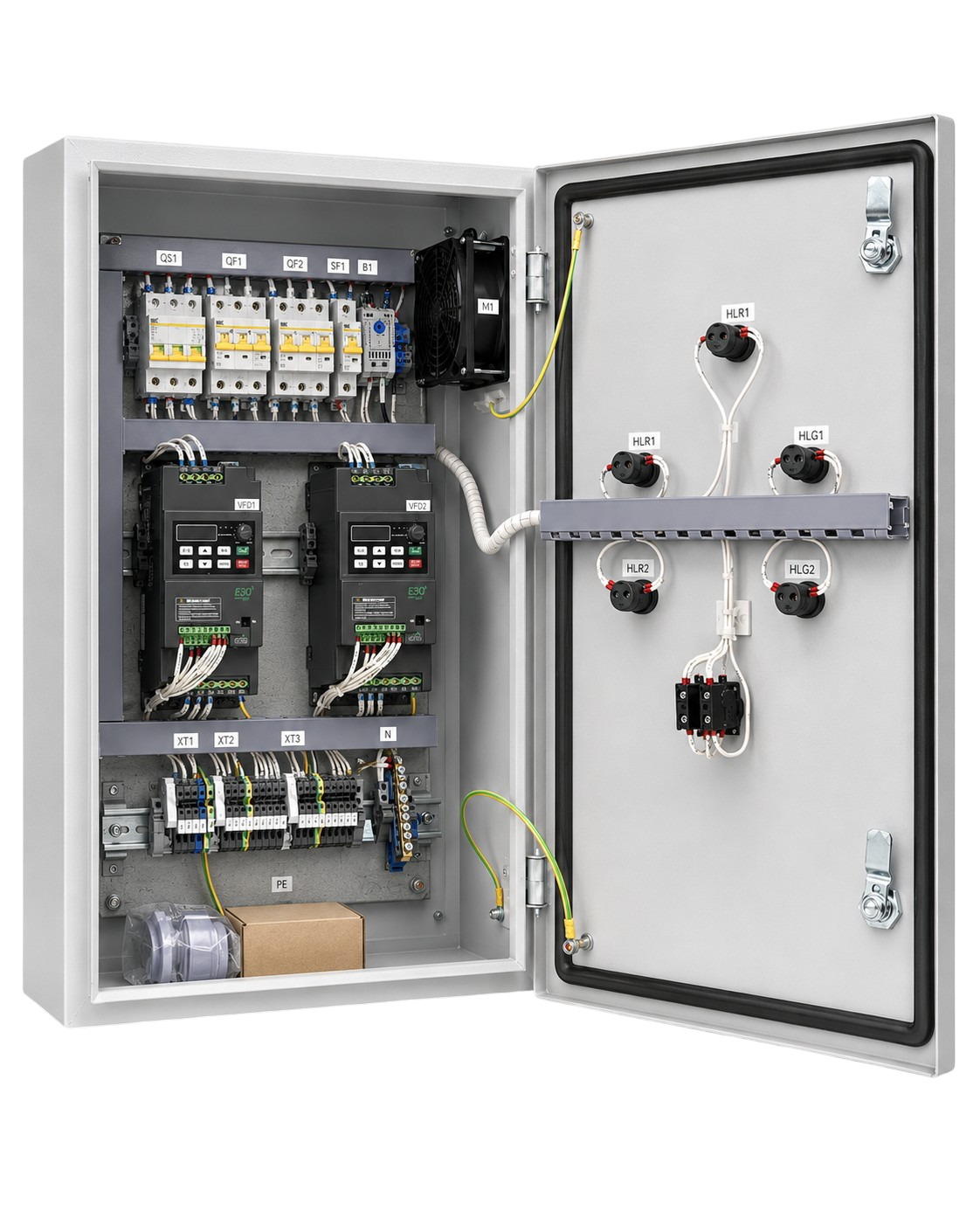

Шкаф управления 2 насосами с частотным преобразователем ШУН-ПЧ-2-2,2

Шкаф управления ШУН-ПЧ-2-2,2 предназначен для работы с двумя насосами и реализует каскадно-частотное регулирование. Его используют в системах водоснабжения, водоподготовки, отопления, а также на предприятиях пищевой и химической промышленности. Конструкция оснащена всеми необходимыми элементами для безопасной, стабильной и долгосрочной эксплуатации.

Ключевой особенностью является применение одного частотного преобразователя для всей насосной группы. Такой подход обеспечивает высокую точность управления, экономию электроэнергии и снижение механических и электрических потерь. Шкаф рассчитан на подключение насосов мощностью до 2,2 кВт, при правильной эксплуатации срок службы достигает 25–30 лет.

Преимущества

• снижение затрат на электроэнергию за счёт оптимизации скорости вращения;

• плавное и бесступенчатое регулирование производительности;

• точное поддержание требуемых параметров системы (давление, расход);

• минимальные потери мощности в электродвигателе;

• увеличение ресурса насосного оборудования благодаря мягкому пуску и останову.

Режимы работы

Ручной режим
Управление осуществляется оператором с лицевой панели с помощью кнопок «Пуск» / «Стоп» для каждого насоса. Индикаторы показывают состояние насосов — работа, авария, питание.

Автоматический режим
Работа насосов контролируется датчиками давления, температуры, уровня, расхода и другими датчиками обратной связи.
Значение давления, поступающее от датчика, сравнивается с уставкой частотного преобразователя. Разница между ними определяет частоту вращения двигателя, обеспечивая стабильную работу системы.

Особенности каскадного управления

• выбирается насос с наименьшей наработкой, который становится основным;

• основной насос работает через частотный преобразователь — отвечает за плавный пуск и регулирование;

• дополнительные насосы подключаются напрямую к сети в момент увеличения потребности и могут выполнять роль резервных.

Внешние подключения

• датчик сухого хода с дискретным выходом;

• датчик давления, уровня или другого параметра с аналоговым выходом.

Сигналы для диспетчеризации

• «Авария» для каждого насоса;

• «Сеть», «Работа», «Авария ПЧ»;

• «Ввод 1» и «Ввод 2» — при наличии двух вводов электропитания.

Системы защиты

Шкаф обеспечивает защиту оборудования от:

• работы без воды (сухой ход);

• короткого замыкания;

• перегрузки по току;

• перегрева электродвигателя (при подключении термоконтактов);

• отсутствия фазы, перекоса или неправильного чередования фаз.

Условия эксплуатации

• температурный диапазон: от 0 °C до +40 °C;

• относительная влажность воздуха: 20–90 % без образования конденсата.
