Как рассчитать блок питания для светодиодной ленты: полное руководство

Светодиодные ленты (LED-ленты) стали одним из самых популярных решений для декоративного и функционального освещения. Они используются для подсветки потолков, кухонных гарнитуров, витрин, рекламных конструкций, а также для основного освещения помещений. Однако при всей своей привлекательности и энергоэффективности светодиодные ленты требуют правильного подбора источника питания. Ошибка в расчете блока питания может привести к нестабильной работе ленты, быстрому выходу ее из строя и даже к возгоранию.

В этой статье мы подробно разберем, как рассчитать блок питания для светодиодной ленты, какие формулы использовать, на какие параметры обращать внимание и как выбрать надежный источник питания.

Почему важен правильный расчет блока питания

Светодиодные ленты не подключаются напрямую к сети 220В — они требуют пониженного постоянного напряжения (обычно 12В или 24В). Блок питания (драйвер, адаптер) преобразует переменное напряжение сети в постоянное необходимое значение.

Последствия неправильного выбора

Недостаточная мощность блока питания:

• Лента будет тусклой (светодиоды не выходят на номинальную яркость);

• Блок питания будет работать в режиме перегрузки и перегреваться;

• Защита блока питания может сработать и отключить питание;

• Блок питания может быстро выйти из строя (перегореть);

• При перегреве возможно возгорание блока питания.

Избыточная мощность блока питания:

• Блок питания будет стоить дороже необходимого;

• Габариты и вес блока будут больше;

• Экономически нецелесообразно (переплата за неиспользуемую мощность).

Блок питания PS-12V

Смотреть

Блок питания PS-24V

Смотреть

Блок питания PS-36V

Смотреть

Блок питания PS-48V

Смотреть

Блок питания PS-5V

Смотреть

Блок питания PS-60V

Смотреть

Блок питания БП-12-2

Смотреть

Блок питания БП-24-1

Смотреть

Светодиодный блок питания LPS12V50 (IP63)

Смотреть

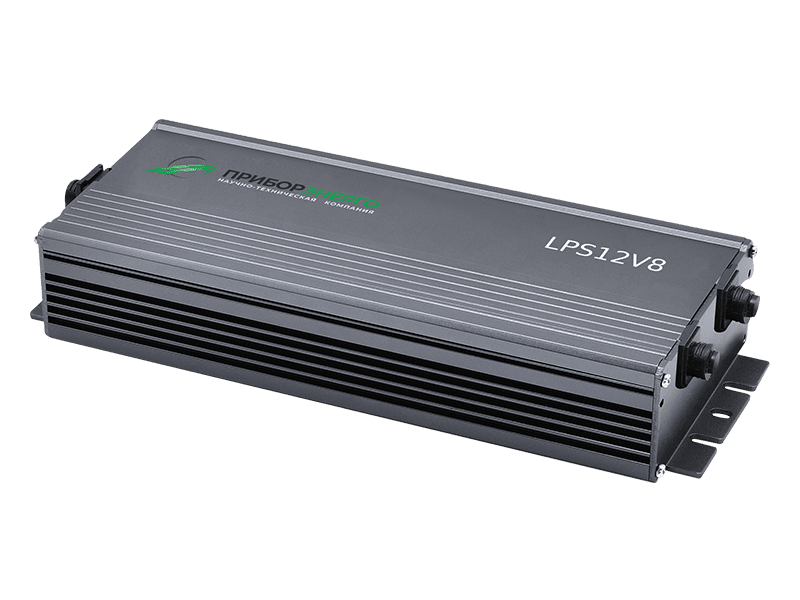

Светодиодный блок питания LPS12V8 (IP67)

Смотреть

Неправильное напряжение:

• При подключении ленты 12В к блоку 24В лента выйдет из строя мгновенно;

• При подключении ленты 24В к блоку 12В лента будет тусклой или не включится.

Основные параметры светодиодной ленты

Для правильного расчета необходимо знать следующие характеристики ленты:

• Напряжение питания (U): 5В, 12В, 24В или 36В. Наиболее распространены 12В и 24В.

• Мощность на метр (P_м): указывается производителем в ваттах на метр (Вт/м). Например, 4.8 Вт/м, 9.6 Вт/м, 14.4 Вт/м, 19.2 Вт/м.

• Длина ленты (L): общая длина подключаемой ленты в метрах.

• Тип светодиодов и их плотность: SMD 3528 (обычно 4.8 Вт/м), SMD 5050 (7.2-14.4 Вт/м), SMD 2835 (9.6-19.2 Вт/м), COB-ленты (до 28 Вт/м и выше).

Формула расчета мощности блока питания

Основная формула

Самая простая и основная формула для расчета блока питания для светодиодной ленты выглядит так:

P_бп = P_м × L × K_зап

Где:

• P_бп — необходимая мощность блока питания (Вт);

• P_м — мощность одного метра светодиодной ленты (Вт/м);

• L — общая длина ленты (м);

• K_зап — коэффициент запаса (рекомендуется 1.2-1.3, то есть запас 20-30%).

Примеры расчета

Пример 1: Расчет блока питания для светодиодной ленты 12В мощностью 9.6 Вт/м длиной 5 метров

P_бп = 9.6 Вт/м × 5 м × 1.25 = 60 Вт

Необходим блок питания мощностью не менее 60 Вт.

Пример 2: Расчет блока питания для светодиодной ленты 24В мощностью 14.4 Вт/м длиной 8 метров

P_бп = 14.4 Вт/м × 8 м × 1.2 = 138.24 Вт

Округляем до ближайшего стандартного значения — 150 Вт.

Пример 3: Расчет блока питания для светодиодной ленты 12В мощностью 4.8 Вт/м длиной 10 метров

P_бп = 4.8 Вт/м × 10 м × 1.25 = 60 Вт

Необходим блок питания мощностью не менее 60 Вт.

Расчет через ток (для продвинутых)

Можно также рассчитать блок питания для светодиодной ленты через потребляемый ток. Для этого используется закон Ома:

I = P / U

Где:

• I — сила тока (А);

• P — мощность (Вт);

• U — напряжение (В).

Зная необходимую мощность, можно вычислить ток, на который должен быть рассчитан блок питания.

Пример: Для ленты мощностью 60 Вт при напряжении 12В:
I = 60 Вт / 12 В = 5 А

Необходим блок питания на 12В, 5А.

Определение мощности светодиодной ленты по типу и плотности

Если мощность ленты не указана на упаковке или в характеристиках, можно определить ее приблизительно по типу светодиодов и их плотности.

Типы светодиодов и их характеристики

Влияние плотности монтажа

Мощность ленты прямо пропорциональна количеству светодиодов на метр:

• 30 светодиодов/м — мощность в 2 раза меньше, чем у ленты с 60 свет/м;

• 60 светодиодов/м — стандартная плотность;

• 120 светодиодов/м — мощность в 2 раза больше, чем у ленты с 60 свет/м;

• 180 светодиодов/м — мощность в 3 раза больше.

Пример: SMD 5050 с 30 свет/м потребляет около 7.2 Вт/м, с 60 свет/м — 14.4 Вт/м, с 120 свет/м — 28.8 Вт/м.

Таблица мощности для разных типов и плотности

Расчет для разных напряжений

Расчет блока питания для светодиодной ленты 12В

Напряжение 12В является самым распространенным для бытовых светодиодных лент. Такие ленты используются для подсветки кухонь, шкафов, потолков, витрин.

Схема подключения импульсных блоков питания для светодиодных лент и видеонаблюдения

Узнайте больше

Пример расчета для ленты 12В: SMD 5050, 60 свет/м (14.4 Вт/м), длина 3 метра.

P_бп = 14.4 × 3 × 1.25 = 54 Вт

Ток: 54 Вт / 12В = 4.5 А

Необходим блок питания 12В мощностью 60 Вт (на 5А).

Расчет блока питания для светодиодной ленты 24В

Напряжение 24В используется для более мощных лент и для систем с большой длиной (до 15-20 метров в одной линии без падения напряжения). Ленты 24В более энергоэффективны, так как при той же мощности ток в два раза меньше, что снижает потери в проводах.

Пример расчета для ленты 24В: SMD 2835, 120 свет/м (19.2 Вт/м), длина 10 метров.

P_бп = 19.2 × 10 × 1.2 = 230.4 Вт

Необходим блок питания 24В мощностью 240 Вт (на 10А).

Особенности выбора блока питания для RGB-лент

RGB-ленты (цветные, с возможностью смены цвета) обычно имеют большую мощность, так как в одном корпусе размещены три кристалла (красный, зеленый, синий) или три типа светодиодов. Мощность RGB-ленты указывается для максимальной яркости (белый цвет, когда все три кристалла работают одновременно).

Пример: RGB SMD 5050, 60 свет/м — мощность около 14.4 Вт/м. При длине 5 метров:

P_бп = 14.4 × 5 × 1.25 = 90 Вт

Необходим блок питания мощностью 90-100 Вт. Для управления RGB-лентой дополнительно потребуется RGB-контроллер, который также должен быть рассчитан на эту мощность.

Коэффициент запаса: зачем он нужен и какой выбрать

Почему нужен запас мощности

Запас мощности необходим по нескольким причинам:

• Защита от перегрузки: блок питания, работающий на пределе своих возможностей, перегревается и быстрее выходит из строя.

• Пусковые токи: при включении светодиодные ленты могут потреблять ток выше номинального на доли секунды.

• Старение светодиодов: со временем светодиоды могут потреблять чуть больше тока из-за деградации кристаллов.

• Температурный режим: при работе в теплых помещениях блок питания должен иметь запас для компенсации ухудшения охлаждения.

• Возможность расширения: если в будущем потребуется добавить еще метр ленты, запас мощности позволит это сделать без замены блока.

Рекомендуемые значения коэффициента запаса

Учет длины ленты и падения напряжения

Проблема падения напряжения

При большой длине светодиодной ленты возникает проблема падения напряжения. Даже если рассчитать мощность блока питания для светодиодной ленты правильно, в конце длинной ленты напряжение может быть ниже номинального, что приведет к снижению яркости.

Допустимая длина без дополнительного усиления

• Для ленты 12В: максимальная длина одной линии без потери яркости — 5-7 метров. При большей длине необходимо подключать питание с двух сторон или использовать усилители.

• Для ленты 24В: максимальная длина одной линии — 10-15 метров.

• Для ленты 36В и выше: до 20-25 метров.

Решения для больших длин

1. Подключение питания с двух сторон — питающие провода подключаются к началу и концу ленты.

2. Использование усилителей (повторителей) — для RGB-лент и длинных линий.

3. Использование нескольких блоков питания — каждый блок питает свой участок ленты.

4. Выбор ленты с более высоким напряжением — например, 24В вместо 12В.

Выбор типа блока питания

1. Герметичные (IP65, IP67, IP68)

• Преимущества: защищены от пыли и влаги, можно устанавливать на улице, в ванных комнатах, бассейнах.

• Недостатки: крупнее и дороже негерметичных аналогов, хуже отвод тепла.

• Применение: уличная подсветка, подсветка ванных комнат, бассейнов, саун.

2. Негерметичные (IP20)

• Преимущества: компактные, дешевые, хорошее охлаждение.

• Недостатки: не защищены от влаги и пыли, требуют установки в сухих помещениях или защитных коробах.

• Применение: внутреннее освещение, подсветка мебели, потолков, витрин в сухих помещениях.

3. С активным охлаждением (с вентилятором)

• Преимущества: компактные при большой мощности, хорошее охлаждение.

• Недостатки: шум от вентилятора, меньшая надежность (вентилятор может выйти из строя).

• Применение: мощные системы освещения, где важен размер блока.

4. С пассивным охлаждением (без вентилятора)

• Преимущества: бесшумные, надежные.

• Недостатки: крупнее и тяжелее.

• Применение: жилые помещения, спальни, гостиные, библиотеки — везде, где важен низкий уровень шума.

Ошибки при расчете и выборе блока питания

1. Отсутствие запаса мощности

Выбор блока питания "Вт в Вт" без запаса. Блок будет работать на пределе, перегреваться и быстро выйдет из строя. Всегда добавляйте 20-30% запаса.

2. Неправильное определение мощности ленты

Ошибочная оценка мощности ленты, особенно при использовании китайских лент без маркировки. Всегда проверяйте реальную мощность с помощью мультиметра или покупайте ленту у проверенных производителей.

3. Игнорирование типа охлаждения

Установка негерметичного блока питания во влажном помещении или на улице. Это приводит к коррозии и короткому замыканию.

4. Неправильный выбор напряжения

Покупка блока 24В для ленты 12В или наоборот. Проверяйте маркировку перед покупкой.

5. Слишком большая длина одной линии

Подключение 15 метров ленты 12В к одному блоку питания. В конце ленты будет падение напряжения и снижение яркости.

6. Использование тонких соединительных проводов

Сечение проводов должно быть достаточным для передачи требуемого тока. Для больших токов используйте провода сечением не менее 1.5-2.5 мм².

Примеры практического расчета мощности блока питания на реальных задачах

Пример 1: Подсветка кухонного гарнитура

Исходные данные: Лента SMD 5050, 60 свет/м, 12В, 14.4 Вт/м. Длина ленты 4 метра. Установка в сухом помещении.

Расчет:
P_бп = 14.4 × 4 × 1.2 = 69.12 Вт

Выбор: Блок питания 12В, 72 Вт (6А) негерметичный IP20 с пассивным охлаждением.

Пример 2: Подсветка потолка по периметру комнаты

Исходные данные: Лента SMD 2835, 120 свет/м, 24В, 19.2 Вт/м. Длина ленты 18 метров. Потолок подвесной, блок питания будет установлен в технической нише с ограниченной вентиляцией.

Расчет:
P_бп = 19.2 × 18 × 1.3 = 449.28 Вт

Выбор: Такой мощности требует двух блоков питания, так как мощность одного блока ограничена. Разбиваем ленту на два участка по 9 метров:

P_бп1 = 19.2 × 9 × 1.3 = 224.64 Вт

Необходимо два блока питания 24В по 240 Вт. Лучше использовать блоки с активным охлаждением, так как они будут работать в ограниченном пространстве.

Пример 3: Уличная подсветка фасада

Исходные данные: Лента SMD 5050, 60 свет/м, 12В, 14.4 Вт/м. Длина ленты 12 метров. Установка на улице.

Расчет: Из-за большой длины разбиваем на два участка по 6 метров.

P_бп = 14.4 × 6 × 1.3 = 112.32 Вт

Выбор: Два герметичных блока питания IP67 на 12В, 120 Вт (10А). Подключение питания с двух сторон каждого участка.

Какой блок питания нужен для видеокамеры: полное руководство по выбору и подключению

Узнайте больше

Практические советы по расчету мощности

1. Проверка реальной мощности

Если у вас есть мультиметр, можно измерить реальное потребление ленты:

1. Подключите ленту к блоку питания через мультиметр в режиме измерения тока;

2. Включите ленту и запишите показания тока;

3. Рассчитайте мощность: P = U × I;

4. Сравните с заявленной производителем.

2. Рекомендации по выбору производителя

Выбирайте блоки питания известных брендов. Качественные блоки имеют:

• Сертификаты соответствия;

• Защиту от короткого замыкания, перегрузки, перегрева;

• Стабильное выходное напряжение;

• Долгий срок службы (3-5 лет и более).

3. Что делать при мигании ленты

Если лента мигает, причины могут быть:

• Недостаточная мощность блока питания;

• Блок питания работает в режиме перегрузки и отключается;

• Плохой контакт в соединениях;

• Неисправность блока питания.

4. Что делать, если блок питания сильно греется

• Проверьте, не превышена ли допустимая мощность;

• Обеспечьте хорошую вентиляцию;

• Не устанавливайте блок в закрытом корпусе без вентиляции;

• Рассмотрите возможность замены на блок с большим запасом мощности.

Заключение

Расчет блока питания для светодиодной ленты — это простая, но очень важная процедура, от которой зависит долговечность и надежность всей системы освещения. Используя формулу P_бп = P_м × L × K_зап, можно легко определить необходимую мощность. Не забывайте о коэффициенте запаса 20-30%, учитывайте длину ленты и падение напряжения, правильно выбирайте тип блока питания (герметичный или негерметичный) и не экономьте на качестве. Следуя этим рекомендациям, вы создадите надежную, яркую и долговечную светодиодную подсветку.

Вопросы и ответы

1. Как рассчитать блок питания для светодиодной ленты, если мощность на метр не указана?

Если мощность не указана, можно использовать калькулятор расчета блока питания для светодиодной ленты или определить ее приблизительно по типу светодиодов и их плотности. Например, лента SMD 3528 с 60 светодиодами на метр обычно потребляет 4.8 Вт/м, SMD 5050 с 60 светодиодами — 14.4 Вт/м. Для точного определения можно измерить ток мультиметром.

2. Можно ли использовать блок питания большей мощности, чем рассчитано?

Да, можно. Блок питания большей мощности будет работать в более легком режиме, меньше греться и прослужит дольше. Единственный недостаток — большие размеры и стоимость. Главное, чтобы напряжение блока соответствовало напряжению ленты.

3. Что будет, если подключить светодиодную ленту 12В к блоку питания 24В?

Лента выйдет из строя мгновенно. Светодиоды и резисторы рассчитаны на 12В, при подаче 24В через них пойдет ток в два раза выше допустимого, что приведет к перегреву и разрушению кристаллов. Будьте внимательны при выборе блока питания.

4. Как рассчитать блок питания для светодиодной ленты 24В большой длины (более 15 метров)?

Для длины более 15 метров рекомендуется использовать несколько блоков питания или ленту с более высоким напряжением (например, 36В). Также можно использовать подключение питания с двух сторон. Формула расчета та же: P_бп = P_м × L × K_зап. Для участка 10 метров и ленты 19.2 Вт/м: P_бп = 19.2 × 10 × 1.2 = 230.4 Вт.

5. Нужен ли запас мощности для RGB-ленты?

Да, нужен. RGB-ленты при максимальной яркости (белый цвет) потребляют наибольшую мощность. Рассчитывайте блок питания по максимальной мощности ленты и добавляйте запас 20-30%. Для управления RGB-лентой дополнительно потребуется RGB-контроллер, который также должен быть рассчитан на эту мощность.

6. Какой блок питания лучше — с вентилятором или без?

Для жилых помещений (спальни, гостиные) лучше выбирать блоки с пассивным охлаждением (без вентилятора) — они бесшумны. Для мощных систем, установленных в технических помещениях, можно использовать блоки с активным охлаждением (с вентилятором) — они компактнее при той же мощности.
