Приветствую, с вами инженер Рик!
В этом материале я хочу затронуть тему, которая теоретически кажется простой, но, когда дело доходит до практики, многие сталкиваются с различными трудностями – выбор, подключение блока питания для систем видеонаблюдения и светодиодных лент. Проблема в том, что для этого тип электронных приборов нужен не переменный ток 220 В, а постоянный на 12 или 24 вольт в зависимости от конкретной модификации устройства. Чтобы получить это напряжение, нужно использовать специфические источники питания.
Виды блоков питания
Для начала давайте разберемся, какие блоки питания существуют в зависимости от принципа работы и чем они отличаются.
-
Линейные. Это первые блоки питания. Работа этих устройств основана на понижающем трансформаторе, который понижает входящий ток 220 В до нескольких десятков вольт без изменения частоты колебаний. После этого он проходит диодный мост и группу сглаживающих конденсаторов. В результате на выходе мы имеем постоянный ток с четко заданными параметрами и минимальным шумом.
Рис. 1 - Линейный блок питания
-
Импульсные. Это более современные источники постоянного тока. Я бы сказал, что это более модернизированная версия линейных блоков. Здесь также есть трансформатор, но преобразование переменного тока в постоянный осуществляется посредством индукционного компонента, состоящего из специальных транзисторов.
Рис. 2 - Импульсный блок питания
Отмечу, что отличия в этих блоках питания не только в принципах работы, но и размерах. Ведь мощность линейного источника напрямую зависит от количества обмоток его трансформатора. Если вы видели старые советские блоки питания, они имеют большие размеры и вес. При этом индукционные значительно компактнее и легче.
Кроме принципа работы, источники питания отличаются системой охлаждения. Она бывает активная, когда внутреннее компоненты принудительно охлаждаются воздухом от вентилятора, и пассивная. В последнем случае система охлаждения ограничивается радиаторами.
Со своего опыта могу сказать, что для подключения и нормальной работы светодиодной ленты вполне достаточно источника питания с пассивным охлаждением. В случае с видеонаблюдением, все зависит от количества камер, модели ресивера, наличия вспомогательного оборудования.

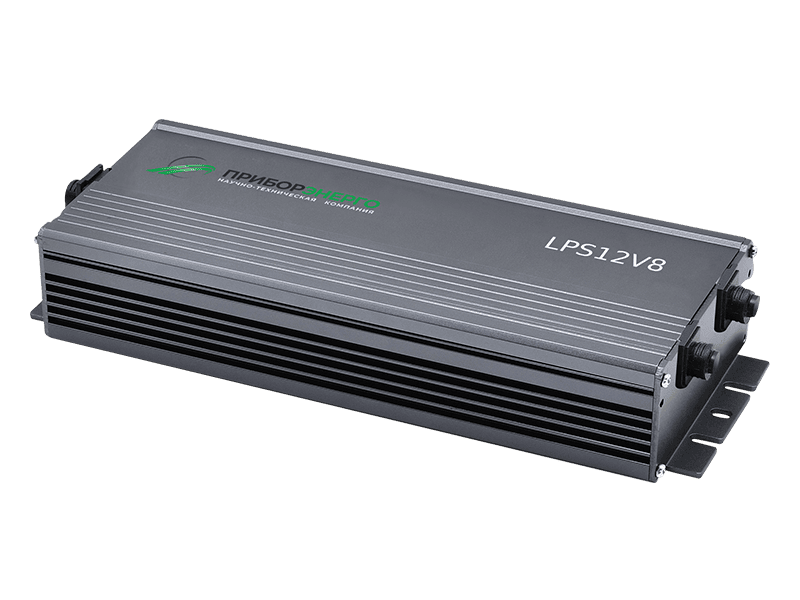

Блок питания для светодиодных лент
Впервые сталкиваетесь с необходимостью выбора блока питания для LED ленты? Ничего страшного, инженер Рик сейчас все подробно разъяснит.
При подборе питания светодиодного освещения важно учитывать, что большинство моделей этого типа ламп работает на постоянном токе 12 V. Если вы помните с курса школьной физики, а если нет, то Рик вам напомнит: при прохождении через проводник постоянный ток имеет свойство затухания. В нашем конкретном случае затухание будет ощутимым уже через 5 метров сплошной светодиодной ленты.
Рис. 3 - Затухание тока
Поэтому здесь нельзя выполнять последовательное соединение, поскольку отдаленные от источника питания лампы будет светить не так ярко. Лучше применять только параллельное подключение каждой отдельной ленты к блоку питания.
Рис. 4 - Параллельное подключение
Следующим важным моментом при выборе блока питания является его мощность. Для расчета этого параметра я исхожу из следующих соображений. Узнаю номинальную мощность отдельной платы и умножаю на их количество в конкретной светодиодной ленте; если их несколько, тогда суммирую мощности. К полученному значению прибавляю коэффициент запаса мощности 1,3, ведь если приобрести блок питания впритык, долго он не прослужит. Кроме этого, есть вероятность, что его фактическая мощность будет ниже заявленной. Такое часто встречается в дешевых китайских блоках питания.

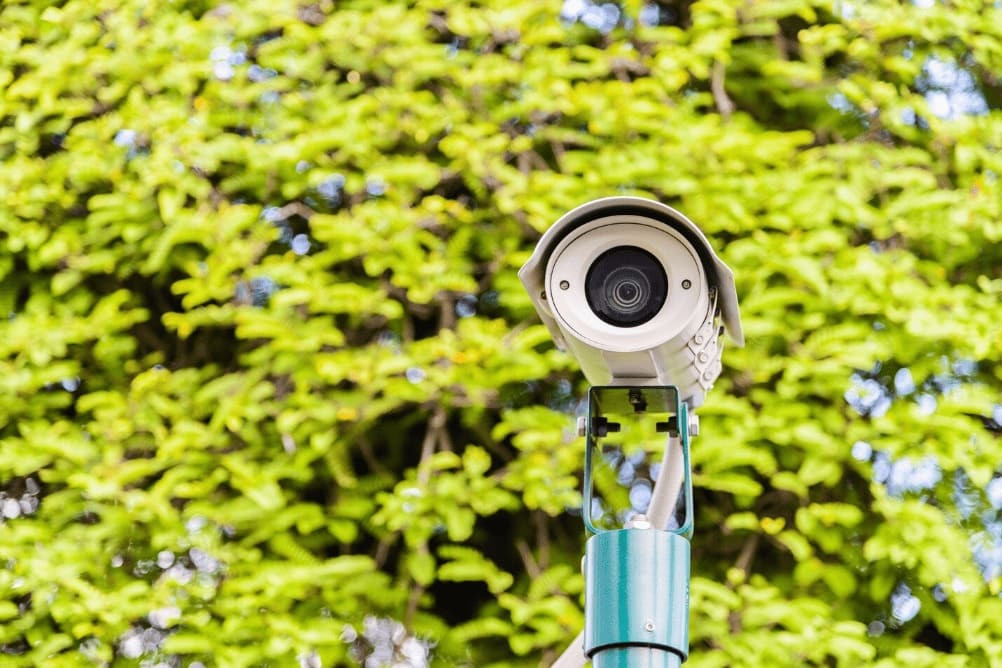

Блок питания для видеонаблюдения
К блокам питания систем видеонаблюдения предъявляются особые требования. Неправильный подбор сулит серьезными неприятностями, которые приводят к тому, что камеры отказываются работать. Также следует продумать систему бесперебойного питания, чтобы в случае отсутствия напряжения в сети система видеонаблюдения продолжала работать. Наличие последней не только обеспечит постоянное видеонаблюдение за охраняемым объектом, но и предупредит поломку чувствительного оборудования. Например, жесткого диска, на котором хранятся все видеозаписи.
При выборе блока питания для видеонаблюдения инженер Рик советует обратить внимание на следующие моменты:
-
Параметры выходного напряжения. Заранее установите, какое напряжение требуется приобретенным видеокамерам. Это может быть 24V или 12V.
-
Мощность. Этот параметр подбирается исходя из количества камер, которые будет обслуживать блок питания. Для этого суммируйте их номинальные мощности и прибавьте коэффициент, аналогичный источникам питания светодиодных лент (1,3).
-
Исполнение. Подбор корпуса блока питания осуществляйте в зависимости от того, где он будет установлен: на улице или в помещении. Для уличных видеокамер нужно выбирать герметичные устройства, полностью защищенные от проникновения влаги и пыли. Для внутренних IP камер подойдет не герметичный или полугерметичный блок питания.
Стоит обратить внимание! Если планируете разместить оборудование системы видеонаблюдения в одном ящике, обратите внимание на источники питания, предназначенные для монтажа на DIN (дин) рейку. Отличными примерами этих устройств являются следующие источники питания:
Выходная мощность представленных источников питания 12 и 24 Вт, чего вполне достаточно для подключения одной или двух видеокамер.
Схемы подключения
Несмотря на различия размеров корпусов и их форм-факторов, подключение блоков питания для светодиодных лент и камер видеонаблюдения идентично. В устройствах имеются входные клеммы, на которые подается переменный ток 220 В и выходные на 12 или 24 вольта. Как правило, каждая электро клемма имеет соответствующие обозначения фазы, ноля и заземления.
При подключении видеокамеры или светодиодной ленты важно соблюдать полярность, иначе устройство сгорит. Правда, для последних моделей камер известных торговых марок это правило не обязательно. Они способны работать независимо от того, как выполнено подключение полярностей.
В случае настройки LED ленты с поддержкой технологии RGB сначала нужно подключить блок питания к конвертору и только потом светодиоды. Не стоит забывать о соответствии цвета кабеля ленты клемме на конвертере.
Итог
Как видите, выбор и подключение блока питания к видеокамере или светодиодной ленте – это не так страшно, как кажется. Главное – быть внимательным и лучше несколько раз проверить все расчеты.
