Устройство защиты от дугового пробоя (УЗДП) становится обязательным элементом современных электрощитов. Согласно изменениям в нормативных документах, применение этих устройств теперь требуется при строительстве и реконструкции многих объектов. Однако для обычного покупателя выбор УЗДП может оказаться непростой задачей: на полках магазинов десятки моделей с разными характеристиками и ценами. Как не ошибиться и правильно подобрать устройство? В этой статье мы подробно разберем все критерии выбора УЗДП, чтобы вы могли осознанно подойти к покупке и обеспечить максимальную защиту своего дома или объекта.

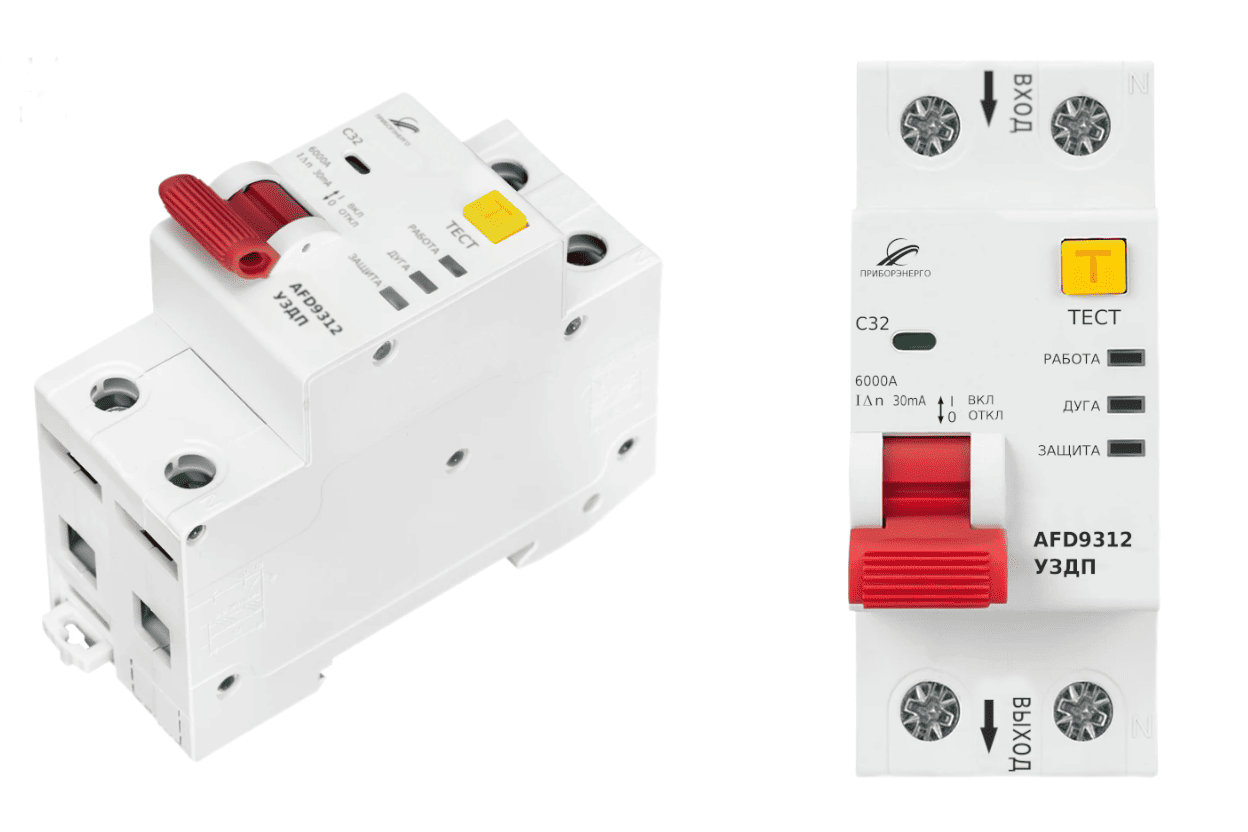

УЗДП производства «НТК Приборэнерго»
Что такое УЗДП и зачем оно нужно?
Прежде чем выбирать устройство, важно понять, что это такое и для чего оно предназначено.
УЗДП (Устройство защиты от дугового пробоя) — это электронный аппарат, предназначенный для обнаружения опасной электрической дуги (искрения) в проводке и отключения поврежденной линии до того, как искра вызовет пожар. В отличие от автоматического выключателя, который реагирует на перегрузку и короткое замыкание, и УЗО, которое срабатывает при утечке тока на землю, УЗДП обнаруживает искрение, возникающее при плохом контакте, надломе жилы или повреждении изоляции.
Основные критерии выбора УЗДП
1. Номинальный ток (In) — основа правильного подбора
Первый и самый важный параметр — номинальный ток (In). От него зависит, сможет ли устройство работать в вашей сети без перегрузок и перегрева.
Согласно СП 256.1325800 (пункт В.3.2), номинальный ток устройства должен быть не меньше номинального тока автоматического выключателя, который защищает данную линию. Проще говоря:
-
Если на линии стоит автомат С16 (16 Ампер), УЗДП нужно выбирать на 16А или больше (например, 25А).
-
Если автомат С10 (освещение), УЗДП должно быть на 10А или больше.
Почему это важно: Если поставить устройство с меньшим номиналом, чем у автомата, при длительной нагрузке устройство может перегреться и выйти из строя. Контакты и внутренняя схема должны выдерживать тот же ток, что и автомат.
Стандартные номиналы для квартиры и дома:
-
10А — для линий освещения (кабель 1.5 мм²);
-
16А — для розеточных групп (кабель 2.5 мм²) — самый популярный вариант;
-
20А, 25А, 32А — для мощных потребителей (электроплиты, варочные панели, мощные насосы);
-
40А, 50А, 63А — для вводных устройств или особо мощных линий.
Совет: Всегда проверяйте, какой автомат стоит на вашей линии, и выбирайте УЗДП с соответствующим или большим номиналом.
2. Тип исполнения — отдельное или комбинированное устройство?
УЗДП выпускаются в двух основных вариантах исполнения, и выбор зависит от вашей схемы щитка и бюджета.
Вариант 1: Отдельное (некомбинированное)
Это устройство выполняет только функцию обнаружения дугового пробоя. Оно не защищает от короткого замыкания и перегрузки, поэтому обязательно должно устанавливаться последовательно с автоматическим выключателем. Занимает обычно 2 модуля на DIN-рейке.
Плюсы:
-
Гибкость в построении схемы;
-
Возможность использовать уже установленные автоматы;
-
При срабатывании проще понять причину (если есть индикация);
-
Возможность комбинировать устройства разных производителей.
Минусы:
-
Требует дополнительного места для автомата (суммарно 3 модуля);
-
Более сложный монтаж.
Вариант 2: Комбинированное (УЗДП + автомат)
Современные производители предлагают устройства, объединяющие в одном корпусе УЗДП и автоматический выключатель. Это решение экономит место в щитке и упрощает монтаж.
Плюсы:
-
Экономия места в щитке (2 модуля вместо 2+1);
-
Упрощение монтажа;
-
Гарантированная совместимость функций;
-
Единый производитель для всех функций.
Минусы:
-
Меньшая гибкость (нельзя заменить только одну часть);
-
При срабатывании сложнее определить причину (дуга или перегрузка/КЗ).
Что выбрать для квартиры: Если вы собираете щиток с нуля и место ограничено — присмотритесь к комбинированным моделям. Если в щитке уже стоят хорошие автоматы и нужно добавить только защиту от дуги — берите отдельное устройство.

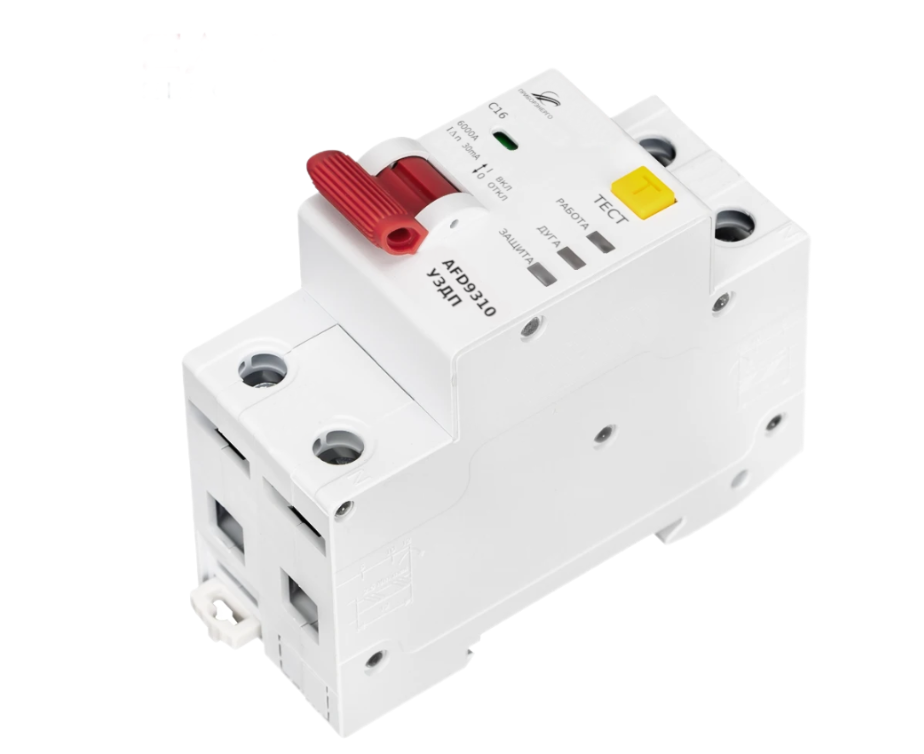

Что такое устройство защиты от дугового пробоя (УЗДП)
Узнайте больше3. Количество полюсов — для однофазной или трехфазной сети
Этот параметр определяется типом вашей электросети.
Для однофазной сети (220В):
-
Двухполюсное УЗДП (2P) — разрывает и фазу, и ноль. Это рекомендуемый стандартный выбор для большинства применений. Обеспечивает полное отключение линии.
-
Однополюсное УЗДП (1P+N) — более компактный вариант (1 модуль), но разрывает только фазный проводник. Требует внимательного изучения схемы подключения и соблюдения полярности.
Для трехфазной сети (380В):
-
Четырехполюсное УЗДП (4P) — для полноценной защиты трехфазной линии;
-
Трехполюсное (3P) — в некоторых схемах, но реже.
Важно: В трехфазных сетях следует применять трех- или четырехполюсные устройства.
4. Длина защищаемой линии
Важный параметр, о котором часто забывают. УЗДП имеет ограничение по максимальной протяженности защищаемой линии, которое указывается производителем в технической документации.
Это связано с тем, что высокочастотная часть спектра дугового пробоя затухает тем сильнее, чем длиннее линия. Если линия слишком длинная, устройство может нестабильно работать или не обнаруживать дугу.
Что нужно учитывать:
-
Для стандартных квартир длина линии обычно не критична;
-
Для частных домов с протяженными линиями (освещение участка, удаленные постройки) обязательно проверяйте этот параметр;
-
Некоторые производители указывают максимальную длину (например, до 250 м), другие этого не делают — уточняйте в документации.
5. Устойчивость к ложным срабатываниям (помехозащищенность)
Качественное УЗДП должно уметь отличать опасную дугу от помех, возникающих при нормальной работе некоторых устройств. Источниками помех могут быть:
-
Коллекторные двигатели (пылесосы, дрели, болгарки);
-
Некачественные драйверы светодиодных светильников;
-
Импульсные блоки питания;
-
Диммеры и тиристорные регуляторы;
-
Частотные преобразователи.
На что обратить внимание: Изучайте описания производителей. Современные устройства используют цифровую обработку сигнала (DSP) и сложные алгоритмы, минимизирующие ложные отключения. Выбирайте продукцию известных брендов с хорошей репутацией.
6. Индикация и функциональность
Индикация причины срабатывания
Хорошая практика — наличие световой индикации, четко указывающей, что отключение произошло именно по причине дугового пробоя (обычно значок «Arc» или соответствующий светодиод). Это значительно упрощает диагностику и позволяет быстро определить, требуется ли вызов электрика.
Кнопка «ТЕСТ»
Позволяет проверить исправность электронной схемы устройства. Рекомендуется проводить тестирование ежемесячно.
Индикация реального положения контактов
Некоторые модели показывают, замкнуты контакты или разомкнуты, независимо от положения рукоятки. Это повышает безопасность обслуживания.
Селективность (выдержка времени)
В более продвинутых моделях есть возможность настройки выдержки времени, что позволяет создать иерархию защиты и отключать только аварийную линию, не обесточивая весь объект.
8. Соответствие стандартам
УЗДП должно соответствовать ГОСТ IEC 62606 «Устройства защиты бытового и аналогичного назначения при дуговом пробое. Общие требования». Наличие сертификата соответствия этому стандарту — обязательное условие для легального применения устройства.
9. Температурный режим эксплуатации
Согласно нормативным требованиям, приборы должны работать в диапазоне от минус 5°С до плюс 40°С. Если щиток находится в неотапливаемом помещении (например, на лестничной клетке, в холодном коридоре, на веранде), выбирайте модели с расширенным температурным диапазоном. Некоторые производители (например, КЭАЗ) предлагают устройства, работающие при -60°С.
10. Дополнительные функции
Некоторые современные устройства защиты имеют встроенную защиту от перенапряжения. При превышении напряжения (например, выше 265 В) устройство отключает линию, защищая оборудование. Это полезная функция, особенно в сетях с нестабильным напряжением.
Типичные ошибки при выборе УЗДП
Ошибка 1: Несоответствие номинала
Самая частая ошибка — выбор с номинальным током меньше, чем у автомата перед ним. Это приводит к перегреву и выходу устройства из строя даже при штатной нагрузке.
Ошибка 2: Одно УЗДП на все линии
Технически можно поставить одно УЗДП на весь дом, но это не рекомендуется. При срабатывании вы останетесь без электричества во всем доме, и будет сложно найти причину отключения. Для разветвленных сетей лучше устанавливать отдельные устройства на каждую важную линию.
Ошибка 3: Игнорирование помехозащищенности
Выбор дешевого устройства сомнительного производителя может привести к постоянным ложным срабатываниям от пылесоса, дрели или светодиодных ламп. Это вызовет раздражение и желание вообще отказаться от защиты, что недопустимо.
Ошибка 4: Пренебрежение условиями эксплуатации
Установка УЗДП с обычным температурным диапазоном в неотапливаемом помещении может привести к его некорректной работе или выходу из строя в морозы.
УЗДП и УЗО: в чем разница и что выбрать для полной защиты?
Узнайте большеАлгоритм выбора УЗДП: пошаговая инструкция
-
Определите защищаемую линию (розетки в спальне, кухонные розетки, освещение, отдельный потребитель);
-
Узнайте параметры установленного на этой линии автомата (номинальный ток 16А, 10А и характеристику C, B);
-
Выберите номинал — возьмите устройство с таким же или на шаг большим номинальным током (для АВ С16 — УЗДП 16А);
-
Определите тип сети (однофазная 220В или трехфазная 380В) и выберите соответствующую полюсность (2P или 4P);
-
Решите, нужно ли комбинированное устройство — если в щите есть место и уже стоит исправный автомат, берите отдельное устройство; если место ограничено или это новая сборка — рассмотрите вариант УЗДП+автомат;
-
Проверьте длину линии — для протяженных линий убедитесь, что выбранная модель поддерживает такую длину;
-
Выберите бренд в соответствии с бюджетом и требованиями к надежности;
-
Убедитесь в наличии сертификата соответствия ГОСТ IEC 62606;
-
Проверьте условия эксплуатации — если щиток в неотапливаемом помещении, выбирайте модель с расширенным температурным диапазоном;
-
Проверьте наличие индикации и кнопки «ТЕСТ» — это значительно упростит эксплуатацию.
Вывод
Выбор УЗДП — ответственная задача, от которой зависит пожарная безопасность вашего дома или объекта. Главные критерии, которые нужно учитывать:
-
Номинальный ток — должен соответствовать или превышать номинал автомата на линии;
-
Тип исполнения — отдельное или комбинированное (с автоматом) устройство;
-
Количество полюсов — для однофазной сети выбирайте двухполюсное (2P);
-
Помехозащищенность — отдавайте предпочтение проверенным брендам;
-
Индикация — наличие раздельной индикации причины срабатывания упрощает диагностику;
-
Условия эксплуатации — учитывайте температуру в месте установки.
Правильно выбранное УЗДП станет надежным стражем, способным обнаружить самую коварную неисправность — тлеющую дугу в проводке, которую не видят ни автоматы, ни УЗО. Инвестиция в качественное устройство — это инвестиция в безопасность вашей семьи и имущества.
Вопросы и ответы
1. Можно ли поставить одно УЗДП на всю квартиру (на ввод)?
Технически можно, но это не рекомендуется. При срабатывании обесточится вся квартира, и будет сложно найти причину. Кроме того, алгоритму сложнее выделить признаки дуги на фоне суммарной нагрузки всех линий. Лучше устанавливать отдельные устройства на наиболее важные групповые линии (спальни, детские, кухню).
2. Что будет, если поставить УЗДП с номиналом больше, чем у автомата (например, 25А на линию с автоматом 16А)?
С точки зрения обнаружения дуги — ничего страшного. Устройство будет работать корректно. Однако это допустимо, но не оптимально. Лучшее решение — равенство номиналов или небольшой запас в пределах разумного. Главное, чтобы номинал устройства не был меньше номинала автомата.
3. Правда ли, что УЗДП часто ложно срабатывает от светодиодных ламп?
Ранние модели действительно могли реагировать на помехи от некачественных драйверов. Современные устройства от проверенных производителей имеют усовершенствованные алгоритмы фильтрации и минимизируют ложные срабатывания. Если проблема возникает, чаще всего она связана с низким качеством самих светильников.
4. Нужно ли ставить УЗДП на линию освещения?
По нормативам не обязательно, но рекомендуется, особенно если светильники имеют некачественные драйверы или проводка проходит в пожароопасных местах (деревянные перекрытия). При выборе УЗДП для освещения обращайте внимание на модели с повышенной помехозащищенностью.
5. Как часто нужно проверять УЗДП?
Рекомендуется проводить тестирование ежемесячно — при нажатии кнопки «ТЕСТ» устройство должно отключаться. Это подтверждает работоспособность электронной схемы обнаружения дуги.
