Системы видеонаблюдения стали неотъемлемой частью безопасности современных домов, офисов, магазинов и промышленных объектов. Однако даже самая дорогая и качественная камера не будет работать без правильно подобранного источника питания. Ошибка при выборе блока питания может привести к нестабильной работе камер, их отключению в ответственный момент или даже к выходу оборудования из строя.
В этой статье мы подробно разберем, какой блок питания нужен для видеокамеры, как правильно его выбрать, рассчитать мощность и выполнить подключение.

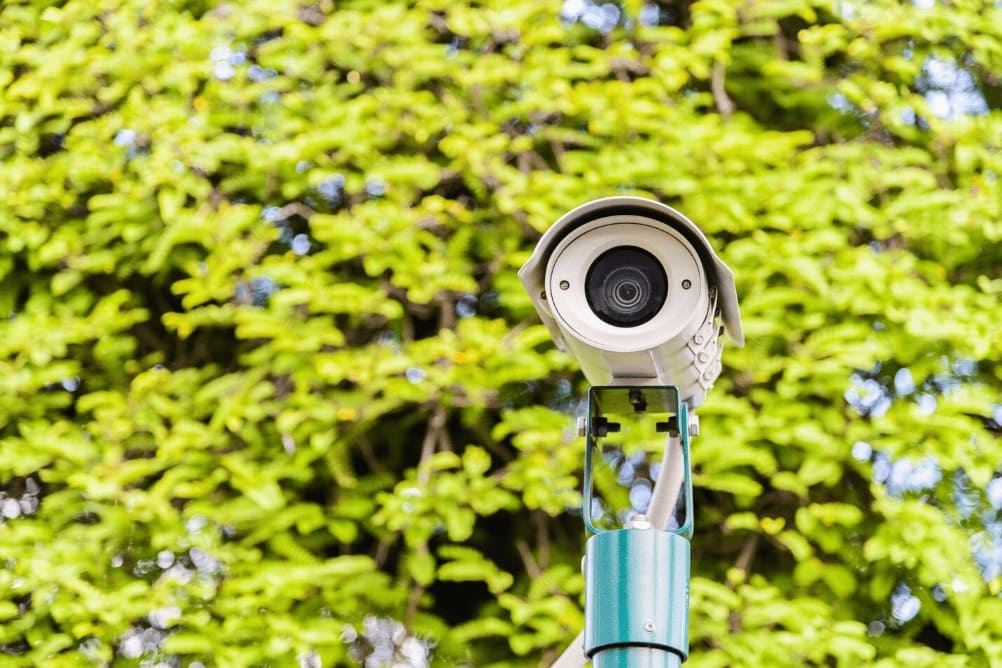

Почему правильный выбор блока питания критически важен
Последствия неправильного выбора
Камеры видеонаблюдения — это чувствительное электронное оборудование, которое требует стабильного питания с правильными параметрами. Неправильный выбор блока питания может привести к следующим проблемам:
Недостаточная мощность:
-
Камеры могут выключаться при активации ИК-подсветки (ночью);
-
Изображение может "плавать" или пропадать;
-
Блок питания будет перегреваться и быстро выйдет из строя;
-
При одновременном включении нескольких камер может срабатывать защита блока питания.
Неправильное напряжение:
-
Подача 24В на камеру, рассчитанную на 12В, мгновенно выведет ее из строя;
-
Подача 12В на камеру, рассчитанную на 24В, приведет к тому, что камера не включится или будет работать нестабильно;
-
Перепутанная полярность может повредить камеру.
Недостаточная защита:
-
Без защиты от короткого замыкания при ошибке монтажа может выйти из строя и блок питания, и камеры;
-
Без защиты от перегрузки блок питания может загореться.
Основные параметры питания камер видеонаблюдения
Перед тем как выбирать блок питания, необходимо знать параметры ваших камер:
-
Напряжение питания (U): 12В постоянного тока (DC) — самый распространенный стандарт; 24В переменного (AC) или постоянного (DC) — для профессиональных и уличных камер; 48В (PoE) — для IP-камер с питанием по витой паре.
-
Потребляемый ток (I): указывается в амперах (А) или миллиамперах (мА). Обычно для одной камеры это 0.3-1.5А в зависимости от типа и наличия ИК-подсветки.
-
Потребляемая мощность (P): P = U × I (Вт). Для 12В камеры с током 0.5А мощность составит 6 Вт.
Эти параметры указаны на корпусе камеры или в ее технической документации.
Какой блок питания нужен для видеокамеры: основные типы
По напряжению и роду тока
Блоки питания 12В постоянного тока (DC)
Самый распространенный тип для камер видеонаблюдения. Используется для большинства аналоговых камер (AHD, TVI, CVI, CVBS) и многих IP-камер. Блоки питания 12В DC могут быть как герметичными (для уличной установки), так и негерметичными (для помещений).
Блоки питания 24В переменного или постоянного тока
Применяются для профессиональных и уличных камер, особенно с поворотными механизмами и мощными обогревателями. Такие камеры потребляют больший ток, и питание 24В позволяет снизить потери на длинных линиях.
PoE (Power over Ethernet) — питание по витой паре
Для IP-камер, поддерживающих стандарт PoE (802.3af/at), отдельный блок питания не требуется — питание и видеосигнал передаются по одному кабелю Ethernet. PoE-камера подключается к PoE-коммутатору или через PoE-инжектор.
Схема подключения импульсных блоков питания для светодиодных лент и видеонаблюдения
Узнайте большеПо конструктивному исполнению
Негерметичные блоки питания (IP20)
Устанавливаются только в сухих помещениях (серверных, электрощитовых). Обычно имеют металлический перфорированный корпус и клеммные колодки для подключения. Подходят для систем с большим количеством камер, где требуется суммарная мощность 30-120 Вт.
Герметичные блоки питания (IP65, IP67, IP68)
Защищены от пыли и влаги, могут устанавливаться на улице, в подъездах, коридорах, на чердаках и в подвалах с повышенной влажностью. Часто имеют вилку для подключения к сети 220В и выходной шнур с разъемом постоянного тока (типа "баррель" 5.5×2.1 мм). Идеальны для питания 1-2 камер.
Блоки питания с резервированием (ИБП для видеонаблюдения)
Обеспечивают бесперебойное питание камер при отключении электроэнергии. Внутри таких блоков установлены аккумуляторы. Позволяют камерам работать от нескольких часов до суток без внешнего питания. Важны для объектов, где недопустимы перерывы в видеонаблюдении.
По количеству каналов
Одноканальные блоки питания
Питают одну камеру. Просты в установке, но при увеличении количества камер требуют установки дополнительных блоков.
Многоканальные блоки питания
Питают несколько камер (обычно 4, 8, 16, 32). Каждый канал защищен отдельным предохранителем (полимерным или стеклянным), что предотвращает выход из строя всей системы при коротком замыкании в одной камере. Наиболее удобное решение для систем видеонаблюдения с 4 и более камерами.
Как рассчитать мощность блока питания для видеокамер
Основная формула расчета
Чтобы определить, какой блок питания нужен для видеокамеры или группы камер, необходимо рассчитать суммарную мощность потребления.
Для одной камеры:
P_бп = P_кам × K_зап
Где:
-
P_бп — необходимая мощность блока питания (Вт);
-
P_кам — мощность одной камеры (Вт);
-
K_зап — коэффициент запаса (рекомендуется 1.2-1.3).
Для нескольких камер:
P_бп = (P_кам1 + P_кам2 + ... + P_камN) × K_зап
Примеры расчета
Пример 1: Расчет для одной камеры 12В с ИК-подсветкой
Камера потребляет 0.6А при 12В. Мощность камеры: P = 12В × 0.6А = 7.2 Вт. С учетом запаса 25%: P_бп = 7.2 × 1.25 = 9 Вт. Необходим блок питания на 12В мощностью 9-12 Вт (или на ток 0.75-1А).
Пример 2: Расчет для 4 камер видеонаблюдения
4 камеры, каждая потребляет 0.4А при 12В. Мощность одной камеры: 12В × 0.4А = 4.8 Вт. Суммарная мощность: 4.8 × 4 = 19.2 Вт. С учетом запаса 25%: P_бп = 19.2 × 1.25 = 24 Вт. Необходим блок питания на 12В мощностью 24 Вт (или на ток 2А). Лучше выбрать 4-канальный блок питания с запасом по току 2-3А.
Пример 3: Расчет для смешанных камер
3 камеры: 2 камеры по 0.5А (6 Вт) и 1 камера с поворотным механизмом, потребляющая 1.2А (14.4 Вт). Суммарная мощность: 6 + 6 + 14.4 = 26.4 Вт. С учетом запаса 30% (для камеры с поворотным механизмом рекомендуется больший запас): P_бп = 26.4 × 1.3 = 34.32 Вт. Необходим блок питания 12В мощностью 36-40 Вт (3-3.5А).
Учет пусковых токов
Некоторые камеры (особенно с ИК-подсветкой и поворотными механизмами) при включении потребляют ток в 2-3 раза выше номинального на доли секунды. Если блок питания подобран "впритык", он может отключаться при старте камер. Поэтому запас мощности должен быть не менее 25-30%, а для мощных камер — 30-50%.
Как проверить питание камеры видеонаблюдения
После установки блока питания важно как проверить питание камеры видеонаблюдения на корректность. Это делается с помощью мультиметра:
-
Переключите мультиметр в режим измерения постоянного напряжения (DCV);
-
Установите диапазон 20В;
-
Подключите черный щуп к минусу, красный — к плюсу;
-
Измерьте напряжение на клеммах блока питания без нагрузки;
-
Подключите камеру и измерьте напряжение на контактах питания камеры.
Нормальными считаются значения в пределах 11.5-12.5В для 12-вольтовых камер. Отклонения более чем на 5-10% могут указывать на проблемы с блоком питания или длиной кабеля.
Как подключить питание к камере видеонаблюдения
1. Как подключить питание к камере видеонаблюдения: общая схема
Схема подключения зависит от типа камеры и используемого блока питания.
Для аналоговых камер и IP-камер с отдельным питанием:
-
Блок питания подключается к сети 220В;
-
От блока питания к камере прокладывается кабель питания (обычно 2×0.5 или 2×0.75);
-
Плюс (обычно красный провод) подключается к плюсовой клемме камеры;
-
Минус (обычно черный провод) подключается к минусовой клемме камеры;
-
Видеосигнал передается по коаксиальному кабелю (для аналоговых камер) или по витой паре (для IP-камер).
Для PoE-камер:
-
Камера подключается к PoE-коммутатору или PoE-инжектору одним кабелем Ethernet (витая пара категории 5e или выше);
-
Коммутатор или инжектор подключается к сети 220В;
-
Питание и данные передаются по одному кабелю, отдельный блок питания не требуется.
2. Подключение одной камеры к одноканальному блоку питания
Это самый простой вариант. Блок питания подключается к розетке 220В, а выходной шнур с разъемом DC (обычно 5.5×2.1 мм) подключается к камере. Если у камеры и блока питания разные разъемы, можно обрезать штекер и соединить провода напрямую (соблюдая полярность).
3. Подключение нескольких камер к многоканальному блоку питания
Многоканальные блоки питания (4, 8, 16 каналов) — оптимальное решение для систем с несколькими камерами:
-
Блок питания подключается к сети 220В;
-
Каждая камера подключается к отдельному выходному каналу блока питания;
-
Каждый канал обычно защищен отдельным предохранителем;
-
Расстояние от блока до камеры не должно превышать допустимое (см. следующий раздел).
Важно: При подключении соблюдайте полярность — перепутывание может вывести камеру из строя.
4. Подключение нескольких камер к одноканальному блоку питания
Это возможно, но имеет ограничения. Одноканальный блок питания имеет одну пару выходных клемм, к которым можно параллельно подключить несколько камер.
Требования:
-
Суммарный ток камер не должен превышать ток блока питания с запасом;
-
Длина кабелей до камер не должна быть слишком большой (из-за падения напряжения);
-
При коротком замыкании в одной камере отключатся все камеры.
Этот вариант подходит только для небольших систем (2-3 камеры) с короткими линиями.
5. Учет полярности подключения
Большинство камер видеонаблюдения имеют защиту от переполюсовки, но полагаться на это не стоит. Как подключить питание к камере видеонаблюдения с правильной полярностью:
-
Плюс (+) — обычно красный провод на камере и красный провод на блоке питания;
-
Минус (-) — обычно черный провод на камере и черный провод на блоке питания.
Если провода имеют другую цветовую маркировку, сверьтесь с инструкцией. При использовании разъемов DC ("баррель") центральный контакт — плюс, внешний — минус.
Учет длины кабеля и падения напряжения
Проблема падения напряжения
При большой длине питающего кабеля возникает падение напряжения. Камера, получив на входе 11В вместо 12В, может работать нестабильно, особенно в темное время суток при включении ИК-подсветки.
Рекомендуемые максимальные длины
|
Напряжение |
Сечение кабеля |
Рекомендуемая длина |
|
12В DC |
2×0.5 мм² |
до 15-20 м |
|
12В DC |
2×0.75 мм² |
до 25-30 м |
|
12В DC |
2×1.0 мм² |
до 35-40 м |
|
12В DC |
2×1.5 мм² |
до 50-60 м |
|
24В DC |
2×0.5 мм² |
до 40-50 м |
|
24В DC |
2×0.75 мм² |
до 70-80 м |
|
PoE (48В) |
витая пара |
до 100 м (стандарт) |
Как компенсировать падение напряжения
-
Использовать более толстый кабель — увеличивает допустимую длину;
-
Использовать блок питания с регулировкой выходного напряжения — можно поднять напряжение до 13-14В, чтобы в конце линии оставалось 12В;
-
Установить дополнительный блок питания для удаленных камер;
-
Использовать питание 24В вместо 12В для длинных линий;
-
Применить PoE (48В) — стандарт позволяет передавать питание на 100 метров без потери качества.
PoE: альтернатива отдельному блоку питания
Что такое PoE
PoE (Power over Ethernet) — технология, позволяющая передавать питание и данные по одному кабелю Ethernet (витая пара). Для IP-камер, поддерживающих PoE, отдельный блок питания не требуется.
Стандарты PoE
|
Стандарт |
Напряжение |
Максимальная мощность |
Применение |
|
802.3af (PoE) |
48В |
до 15.4 Вт |
Стандартные IP-камеры без ИК-подсветки |
|
802.3at (PoE+) |
48В |
до 30 Вт |
Камеры с мощной ИК-подсветкой, PTZ-камеры |
|
802.3bt (PoE++) |
48В |
до 60-100 Вт |
Профессиональные PTZ-камеры, камеры с обогревом |
Варианты организации PoE
PoE-коммутатор: Обычный коммутатор с поддержкой PoE. Подключается к сети и к камерам. Самый удобный вариант для систем с 4 и более камерами.
PoE-инжектор: Устройство, которое врезается в линию между обычным коммутатором и камерой. Вставляет питание в кабель. Подходит для 1-2 камер.
PoE-концентратор (мидиа-конвертер): Позволяет передавать PoE на большие расстояния или по коаксиальному кабелю.
Как рассчитать блок питания для светодиодной ленты: полное руководство
Узнайте большеПреимущества и недостатки PoE
Преимущества:
-
Не нужен отдельный блок питания для каждой камеры;
-
Один кабель для питания и данных;
-
Удобный монтаж;
-
Возможность централизованного управления питанием;
-
Длина линии до 100 м без потери качества.
Недостатки:
-
Требуются PoE-камеры (дороже обычных);
-
Необходимо PoE-оборудование (коммутатор или инжектор);
-
Ограниченная мощность на порт (до 15-30 Вт для стандартных камер).
Блоки питания с резервированием (ИБП)
При отключении электроэнергии система видеонаблюдения должна продолжать работать для фиксации возможных противоправных действий. ИБП для видеокамер обеспечивает питание камер от встроенных аккумуляторов при пропадании сети 220В.
Как рассчитать время автономной работы
Время работы камер от ИБП зависит от емкости аккумулятора и суммарного тока потребления камер.
Формула: T = (U_акб × C_акб × K_исп) / (I_кам × K_зап)
Где:
-
T — время работы (часы);
-
U_акб — напряжение аккумулятора (обычно 12В);
-
C_акб — емкость аккумулятора (А·ч);
-
K_исп — коэффициент использования (0.7-0.8);
-
I_кам — суммарный ток камер (А);
-
K_зап — коэффициент запаса (1.2).
Пример: Аккумулятор 12В, 7 А·ч, камеры потребляют 1А. T = (12 × 7 × 0.7) / (1 × 1.2) = 58.8 / 1.2 = 49 часов. Это теоретическое значение, на практике ИБП с таким аккумулятором обеспечит 4-6 часов работы.
Выбор ИБП для видеонаблюдения
-
Для 1-4 камер: Компактные ИБП со встроенными аккумуляторами 12В 7-18 А·ч;
-
Для 4-16 камер: Специализированные блоки питания видеонаблюдения с возможностью подключения внешних аккумуляторов большой емкости;
-
Для профессиональных систем: Сетевые ИБП с двойным преобразованием (online).
Защита блока питания и камер
1. Защита от короткого замыкания
Качественные блоки питания имеют защиту от короткого замыкания. При КЗ на выходе блок отключается, а после устранения замыкания автоматически или вручную восстанавливает работу. В многоканальных блоках каждый канал защищен отдельным предохранителем.
2. Защита от перегрузки
Защита от перегрузки отключает блок питания при превышении допустимого тока. Это предотвращает перегрев и выход блока из строя.
3. Защита от перенапряжения (грозозащита)
Для уличных камер и длинных линий рекомендуется устанавливать дополнительные устройства защиты от грозовых перенапряжений (УЗИП) на линиях питания и сигнала.
4. Термозащита
Отключает блок питания при перегреве (обычно при 80-100°С). Предотвращает возгорание. После охлаждения работа восстанавливается.
Ошибки при выборе и подключении
1. Неправильный расчет мощности
Выбор блока питания без учета запаса. Блок работает на пределе, перегревается и быстро выходит из строя. Всегда добавляйте 20-30% запаса.
2. Игнорирование длины кабеля
Прокладка 12-вольтового питания на 50 метров тонким кабелем приводит к падению напряжения, и камера может не включаться или работать нестабильно.
3. Перепутывание полярности
Подключение плюса к минусу может вывести камеру из строя. Всегда проверяйте полярность перед подключением.
4. Использование негерметичного блока на улице
Влага и пыль быстро выведут негерметичный блок питания из строя. Для улицы используйте блоки с IP65 и выше.
5. Подключение камер PoE к не-PoE коммутатору
Камера не включится, так как не получит питание. Используйте PoE-коммутатор, PoE-инжектор или отдельный блок питания.
Практические советы
1. Как выбрать блок питания для новой системы
-
Составьте список всех камер с их током потребления (в спокойном режиме и при включенной ИК-подсветке);
-
Рассчитайте суммарный ток и мощность с запасом 25-30%;
-
Определитесь с типом блока (негерметичный/герметичный, одноканальный/многоканальный);
-
Учтите длину кабелей — при необходимости выберите питание 24В или PoE;
-
Если важна автономность, добавьте ИБП.
2. Как проверить питание камеры видеонаблюдения после установки
После подключения системы обязательно выполните проверку:
-
Измерьте напряжение на клеммах блока питания без нагрузки;
-
Подключите все камеры и измерьте напряжение на каждой камере (на контактах питания);
-
Включите ИК-подсветку (для камер, работающих в темноте) и проверьте напряжение;
-
Убедитесь, что блок питания не греется (допустима теплая, но не горячая поверхность);
-
Проверьте качество изображения со всех камер.
Заключение
Выбор правильного блока питания для видеокамеры — это основа надежной и стабильной работы всей системы видеонаблюдения. Зная какой блок питания нужен для видеокамеры, вы сможете избежать многих проблем: нестабильной работы, отключений в ответственный момент и преждевременного выхода оборудования из строя.
Помните основные правила: рассчитывайте мощность с запасом 20-30%, учитывайте длину кабеля и падение напряжения, выбирайте подходящий тип блока питания (герметичный для улицы, негерметичный для помещений), соблюдайте полярность при подключении. Для IP-камер рассмотрите возможность использования PoE — это упростит монтаж и повысит надежность системы.
Правильно подобранный и установленный блок питания обеспечит бесперебойную работу вашей системы видеонаблюдения на долгие годы, а значит — вашу безопасность и спокойствие.
Вопросы и ответы
1. Как проверить питание камеры видеонаблюдения?
Для проверки питания камеры видеонаблюдения используйте мультиметр. Переключите прибор в режим измерения постоянного напряжения (DCV), установите диапазон 20В, подключите щупы к контактам питания камеры или блока питания. Для камер 12В нормальным считается напряжение 11.5-12.5В. Также можно проверить работоспособность камеры, подключив ее к заведомо исправному блоку питания.
2. Как подключить питание к камере видеонаблюдения?
Подключение питания к камере видеонаблюдения зависит от типа камеры. Для аналоговых камер и IP-камер с отдельным питанием: плюс (обычно красный провод) подключается к плюсу блока питания, минус (черный) к минусу. Для камер PoE питание передается по тому же кабелю, что и сигнал (через инжектор или PoE-коммутатор). Важно соблюдать полярность и использовать блок питания с соответствующим напряжением.
3. Какой блок питания нужен для видеокамеры?
Какой блок питания нужен для видеокамеры зависит от ее типа и напряжения. Большинство камер видеонаблюдения работают от 12В постоянного тока. Мощность блока рассчитывается как сумма токов потребления всех камер. Например, для 4 камер по 0.5А каждая нужен блок питания на 12В, 2А (с запасом 20-30%). Для камер PoE отдельный блок питания не требуется — питание подается через коммутатор или инжектор PoE.
4. Какое напряжение нужно для камер видеонаблюдения?
Большинство камер видеонаблюдения работают от напряжения 12В постоянного тока. Некоторые профессиональные и уличные камеры могут питаться от 24В переменного или постоянного тока. Камеры стандарта PoE получают питание 48В по витой паре. Всегда проверяйте маркировку на корпусе камеры или в инструкции перед подключением.
5. Как рассчитать мощность блока питания для нескольких камер?
Для расчета мощности блока питания для нескольких камер сложите токи потребления всех камер (в амперах) и умножьте на 1.2-1.3 (запас). Например, 3 камеры по 0.4А = 1.2А × 1.25 = 1.5А. Далее рассчитайте мощность: P = U × I = 12В × 1.5А = 18 Вт. Необходим блок питания на 12В мощностью не менее 18 Вт (или на 1.5А и выше).
6. Можно ли подключить несколько камер к одному блоку питания?
Да, можно. Для этого используется многоканальный блок питания, где каждая камера подключается к отдельному каналу со своим предохранителем. Также можно подключить несколько камер параллельно к одноканальному блоку, но при этом суммарный ток не должен превышать ток блока, и при коротком замыкании в одной камере отключатся все.
Заказать блок питания для видеокамеры производства «НТК Приборэнерго»
Компания «НТК Приборэнерго» предлагает надежные блоки питания для систем видеонаблюдения, разработанные с учетом российских стандартов и особенностей эксплуатации.
Нужно подобрать блок питания для вашей системы видеонаблюдения? Наши специалисты помогут правильно рассчитать мощность и выбрать оптимальную модель. Звоните по телефону или оставляйте заявку на сайте для консультации и расчета стоимости!
