УЗИП и реле напряжения это не конкурирующие устройства. УЗИП реагирует на импульс за наносекунды и отводит его энергию в землю, реле напряжения реагирует на длительное отклонение за миллисекунды и разрывает цепь. Зоны их ответственности почти не пересекаются, и ни одно не закрывает угрозу другого.
Порядок в электрощите тоже определён однозначно: УЗИП ставится выше реле напряжения, ближе к вводу. Причина не в традиции, а в физике — импульс успевает выжечь электронику самого реле раньше, чем его контакты разомкнутся.
Из статьи вы узнаете, чем именно различаются устройства, что выбрать при ограниченном бюджете, как выглядит схема подключения для однофазной и трёхфазной сети и стоит ли брать комбинированное устройство «два в одном».
источник: magnific.com
УЗИП и реле напряжения: в чём разница
|
Критерий |
УЗИП |
Реле напряжения |
|---|---|---|
|
На что реагирует |
Импульсное перенапряжение — короткий бросок в киловольты |
Длительное отклонение напряжения от номинала |
|
Время реакции |
25–100 наносекунд |
От десятков миллисекунд до секунд |
|
Что делает |
Отводит энергию импульса в контур заземления |
Физически разрывает цепь нагрузки |
|
Отключает ли нагрузку |
Нет, линия продолжает работать |
Да, обесточивает потребителей |
|
Типовая авария |
Грозовой разряд, коммутационный импульс |
Обрыв нуля, перекос фаз, просадка напряжения |
|
Нужно ли заземление |
Обязательно, без PE не работает |
Не требуется для основной функции |
|
Состояние после работы |
Расходует ресурс варистора, со временем требует замены |
Включается обратно автоматически |
|
Что защищает |
Технику от пробоя изоляции импульсом |
Технику от работы при опасном напряжении |
Ключевое различие — масштаб времени. Разница между наносекундами и миллисекундами составляет несколько порядков, и именно она делает устройства невзаимозаменяемыми: реле физически не успевает отработать импульс, а УЗИП не считает аварией напряжение 380 В, которое держится минутами.
Разные аварии — разные устройства
Понятнее всего разница видна не через характеристики, а через сценарии реальных аварий.

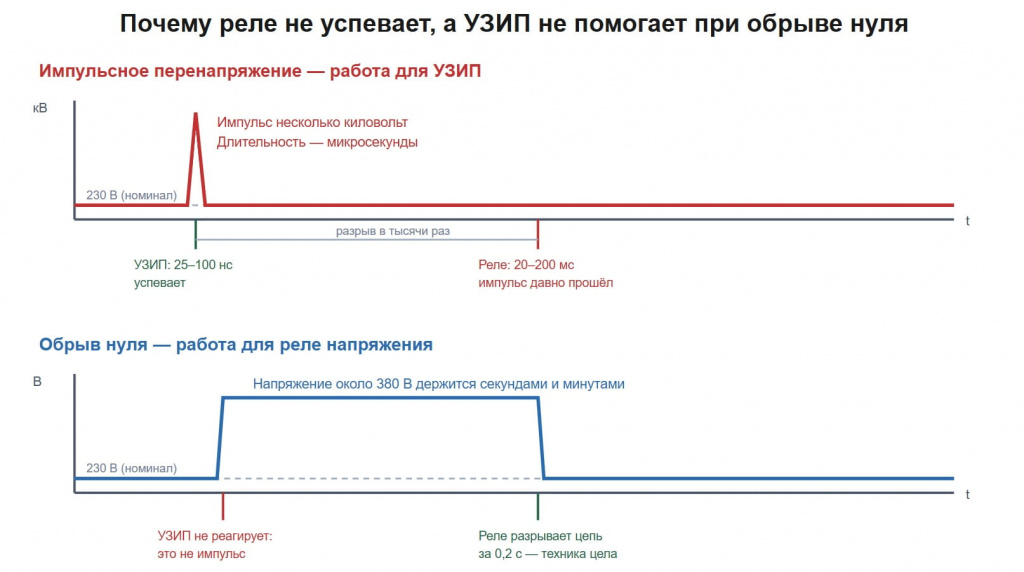

Обрыв нуля — работа для реле напряжения
При обрыве нулевого проводника в трёхфазной сети напряжение на однофазных потребителях перестаёт удерживаться на уровне 230 В и может подняться почти до линейного, около 380 В. Держится оно секундами, минутами, а иногда и часами — пока аварию не устранят. Реле фиксирует превышение верхнего порога и разрывает цепь за доли секунды. УЗИП в этой ситуации бесполезен: для него это не импульс, а установившийся режим, и отводить в землю он ничего не станет.
Грозовой разряд — работа для УЗИП
При ударе молнии в линию электропередачи или рядом с ней в сети возникает импульс амплитудой в тысячи вольт длительностью микросекунды. УЗИП открывается за наносекунды и сбрасывает энергию в контур заземления. Реле напряжения к этому моменту не успевает даже начать размыкать контакты — импульс проходит сквозь него в сеть и в подключённую технику.
Коммутационные импульсы — работа для УЗИП
Пуск мощного электродвигателя, срабатывание магнитного пускателя, работа сварочного аппарата у соседей — всё это порождает импульсы, которые приходят по проводке. Они слабее грозовых, но происходят регулярно и постепенно убивают блоки питания электроники. Задача УЗИП.
Просадка напряжения — работа для реле
Напряжение падает до 170–180 В при подключении мощной нагрузки на подстанции или в соседних домах. Для двигателей холодильников и насосов пониженное напряжение опаснее повышенного: они перегреваются и выходят из строя. Реле отключит нагрузку с выдержкой, УЗИП не среагирует вовсе.
Что лучше — УЗИП или реле напряжения
Правильный ответ — оба, потому что каждое устройство закрывает свою угрозу. Но если ставить приходится поэтапно или бюджет ограничен, приоритет зависит от того, какая авария вероятнее на конкретном объекте.
|
Ситуация |
Что ставить в первую очередь |
Почему |
|---|---|---|
|
Квартира, кабельный ввод, старый дом |
Основной риск — обрыв нуля в подъездном щите и изношенный стояк; прямой удар молнии практически исключён |
|
|
Частный дом, воздушный ввод |
УЗИП класса I или I+II |
Воздушная линия принимает грозовые импульсы напрямую; ущерб от одного разряда выше |
|
Частный дом с внешней молниезащитой |
УЗИП класса I |
Часть тока молнии придёт в систему заземления объекта |
|
Квартира в новостройке, стабильная сеть |
Риск обрыва нуля ниже, импульсы от подстанции и лифтового оборудования остаются |
|
|
Дорогая техника, серверы, автоматика |
Оба устройства сразу |
Стоимость оборудования превышает стоимость защиты в разы |
Стоит понимать: устанавливая только одно устройство, вы осознанно оставляете одну из двух угроз незакрытой. Это допустимый компромисс на время, но не постоянное решение.

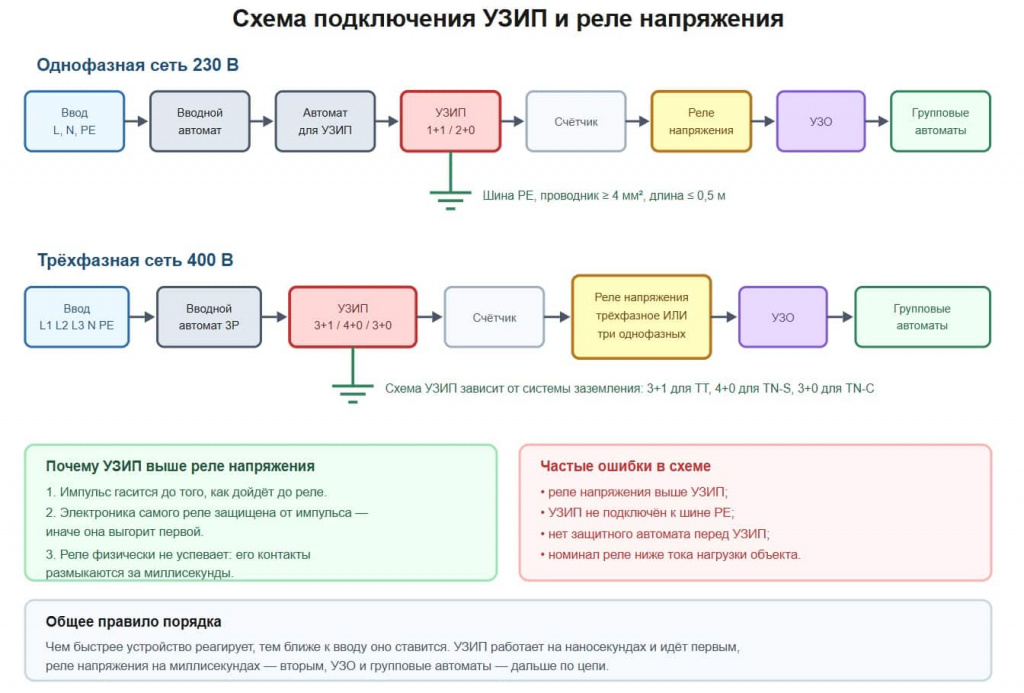

Схема подключения УЗИП и реле напряжения
Общий порядок в щите выглядит так:
Ввод → вводной автомат → защитный автомат → УЗИП → счётчик → реле напряжения → УЗО → групповые автоматы → потребители
Почему УЗИП ставится выше реле напряжения
Причин три, и все технические.
-
Импульс гасится до того, как дойдёт до остальной части щита. Устройство, работающее на наносекундах, логично ставить первым — тогда всё, что ниже по цепи, получает уже ограниченное напряжение.
-
Защищается электроника самого реле. Внутри реле напряжения стоит измерительная схема и микроконтроллер — элементы, чувствительные к импульсу не меньше, чем бытовая техника. Если реле окажется выше УЗИП, оно примет удар первым и, вероятно, выйдет из строя.
-
Реле физически не успевает отработать импульс. Его контакты размыкаются за миллисекунды, импульс длится микросекунды. Ставить реле первым в надежде, что оно «отсечёт» грозовой разряд, бессмысленно.
Схема для однофазной сети
Ввод (L + N) → Вводной автомат → Автомат для УЗИП → УЗИП (1+1 или 2+0) → Счётчик → Реле напряжения → УЗО → Групповые автоматы
УЗИП в однофазной сети подключается к шине PE коротким проводником — не более 0,5 м, сечением от 4 мм² по меди. Без исправного заземления устройство неработоспособно: импульсному току некуда уйти.
Схема для трёхфазной сети
Ввод (L1, L2, L3, N) → Вводной автомат 3P → УЗИП (3+1, 4+0 или 3+0) → Счётчик → Реле напряжения → УЗО → Групповые автоматы
В трёхфазной сети применяется либо одно трёхфазное реле напряжения, либо три однофазных — по одному на фазу. Второй вариант часто предпочтительнее: при отклонении на одной фазе отключается только она, а не весь объект.
Где в цепочке счётчик, защитный автомат и УЗО
Счётчик располагается после УЗИП — установка устройства защиты до счётчика возможна только по согласованию с энергоснабжающей организацией, поскольку это пломбируемая часть щита. Защитный автомат перед УЗИП обязателен: он отключает устройство при внутреннем повреждении. Его номинал не должен превышать значение из паспорта конкретной модели. УЗО ставится после реле напряжения — так оно оказывается защищено от длительного воздействия повышенного напряжения при обрыве нуля.
Особенности для разных систем заземления
Схема подключения самого УЗИП зависит от системы заземления объекта: «3+1» для TT, «4+0» для TN-S, «3+0» для TN-C. На положение реле напряжения в цепи система заземления не влияет — оно в любом случае ставится после УЗИП. Подробный разбор схем для каждой системы приведён в отдельных материалах.
Реле напряжения с функцией УЗИП: брать «два в одном» или два устройства
Существуют комбинированные устройства — реле напряжения со встроенным варистором. Наиболее известны аппараты класса УЗМ, устройства защиты многофункциональные. Возникает резонный вопрос: если варистор уже внутри, нужен ли отдельный УЗИП.
Встроенный варистор действительно работает и гасит небольшие импульсы. Но полноценный УЗИП он не заменяет, и вот по каким причинам:
-
энергоёмкость элемента ограничена габаритами модуля — внутри уже стоит силовое реле и электроника, места под мощный варистор нет;
-
класс испытаний по ГОСТ Р 51992 у таких устройств, как правило, не заявляется — они не проходят нормированные испытания импульсами 8/20 или 10/350 мкс;
-
устройство не рассчитано на импульс 10/350 мкс, моделирующий прямой удар молнии, — при таком воздействии варистор будет разрушен вместе с остальной электроникой;
-
при отработке варистора менять придётся всё устройство целиком, а не отдельный картридж.
|
Решение |
Когда оправдано |
Ограничения |
|---|---|---|
|
Комбинированное устройство «2 в 1» |
Квартира с кабельным вводом, мало места в щите, защита от коммутационных импульсов |
Не заменяет УЗИП класса I или II при воздушном вводе |
|
Два отдельных устройства |
Частный дом, воздушный ввод, внешняя молниезащита, ответственное оборудование |
Требует больше места в щите и выше суммарная стоимость |
Практический вывод: комбинированный аппарат — разумный выбор для квартиры, но для частного дома с воздушным вводом он выступает дополнением к полноценному УЗИП, а не его заменой.
УЗИП или реле напряжения для частного дома
Для частного дома вопрос решается иначе, чем для квартиры, — и обычно в пользу того, чтобы ставить оба устройства сразу.
Причины специфические именно для частного сектора:
-
воздушный ввод от подстанции принимает грозовые импульсы напрямую, тогда как подземный кабель защищён значительно лучше;
-
при наличии внешней молниезащиты часть тока молнии обязательно придёт в систему заземления объекта;
-
система заземления TT с высоким сопротивлением контура распространена именно в частном секторе и требует особой схемы подключения УЗИП;
-
обрыв нуля на воздушной линии — рядовая авария, особенно на протяжённых линиях в СНТ и посёлках;
-
внутренняя проводка длиннее квартирной, что увеличивает наведённые импульсы.
Типовой комплект защиты для частного дома с воздушным вводом:
|
Устройство |
Параметры |
Место в щите |
|---|---|---|
|
УЗИП тип 1+2 |
Uc 275–320 В, Iimp 12,5 кА, In 20 кА, Up ≤ 1,5 кВ |
На вводе, после вводного автомата |
|
Реле напряжения |
Номинал не ниже расчётного тока нагрузки, пороги по характеристикам сети |
После счётчика, до УЗО |
|
УЗО |
Вводное типа S на 100–300 мА, групповые на 30 мА |
После реле напряжения |
|
УЗИП тип 3 |
Опционально, для особо чувствительной техники |
Рядом с защищаемым оборудованием |
Типичные ошибки
Ошибка 1. Реле напряжения выше УЗИП. Импульс приходит прямо на измерительную схему реле и выжигает её. Устройство, которое должно было защищать технику, само становится первой жертвой.
Ошибка 2. Выбор «или-или». Установка одного устройства оставляет вторую угрозу полностью открытой. Реле не спасёт от молнии, УЗИП не спасёт при обрыве нуля.
Ошибка 3. УЗИП без подключения к заземлению. Индикатор зелёный, устройство выглядит рабочим, но отводить импульсный ток некуда — защиты нет.
Ошибка 4. Нет защитного автомата перед УЗИП. При внутреннем повреждении устройства ничто не отключит его вовремя, что создаёт риск возгорания в щите.
Ошибка 5. Номинал реле ниже тока нагрузки. Реле коммутирует весь ток объекта через силовые контакты — заниженный номинал ведёт к перегреву контактной группы и отказу.
Ошибка 6. Расчёт на то, что стабилизатор заменит оба устройства. Стабилизатор выравнивает напряжение в рабочем диапазоне, но не рассчитан ни на грозовой импульс, ни на аварийные 380 В при обрыве нуля.
Часто задаваемые вопросы
Чем УЗИП отличается от реле напряжения?
УЗИП реагирует на импульсное перенапряжение за наносекунды и отводит его энергию в контур заземления, не отключая нагрузку. Реле напряжения реагирует на длительное отклонение напряжения за миллисекунды и физически разрывает цепь. Разница во времени реакции составляет несколько порядков.
Что ставить первым — УЗИП или реле напряжения?
УЗИП ставится первым, ближе к вводу, реле напряжения — после него. При обратном порядке импульс приходит на измерительную схему реле и может вывести её из строя, а сработать вовремя реле всё равно не успеет.
Можно ли обойтись одним устройством?
Можно, но одна из двух угроз останется незакрытой. Для квартиры с кабельным вводом приоритетнее реле напряжения, для частного дома с воздушным вводом — УЗИП. Полноценная защита предполагает оба аппарата.
Спасёт ли реле напряжения от удара молнии?
Нет. Импульс от грозового разряда длится микросекунды, а контакты реле размыкаются за миллисекунды — импульс успевает пройти в сеть раньше. Более того, реле может выйти из строя само, если стоит выше УЗИП.
Спасёт ли УЗИП при обрыве нуля?
Нет. При обрыве нуля напряжение около 380 В держится секундами и минутами — для УЗИП это установившийся режим, а не импульс, и устройство на него не реагирует. Нужно реле напряжения.
Что выбрать для квартиры?
В квартире с кабельным вводом основной риск — обрыв нуля в подъездном щите, поэтому реле напряжения приоритетнее. УЗИП типа 2 при этом остаётся полезным: импульсы приходят от подстанции, лифтового оборудования и мощной техники соседей.
Что выбрать для частного дома?
Для частного дома с воздушным вводом нужны оба устройства сразу: УЗИП класса I или комбинированный I+II на вводе и реле напряжения после счётчика. Воздушная линия принимает грозовые импульсы напрямую, а обрыв нуля на протяжённой линии — рядовая авария.
Нужен ли отдельный УЗИП, если реле напряжения со встроенным варистором?
Для квартиры с кабельным вводом встроенного варистора часто достаточно. Для частного дома с воздушным вводом или при наличии внешней молниезащиты нужен отдельный УЗИП: встроенный элемент не рассчитан на импульс 10/350 мкс и не имеет подтверждённого класса испытаний.
Заменяет ли стабилизатор напряжения УЗИП и реле?
Нет. Стабилизатор выравнивает напряжение в пределах рабочего диапазона, но не защищает ни от грозового импульса, ни от аварийного повышения до 380 В при обрыве нуля — при такой аварии он сам выйдет из строя.
Где купить УЗИП
Подобрать УЗИП нужного класса испытаний под тип ввода, систему заземления и уже установленное в щите оборудование можно у компании «НТК Приборэнерго»: собственное производство, модельный ряд устройств типов 1, 2, 3 и комбинированных решений 1+2, техническая поддержка при проектировании схемы защиты.
Заключение
УЗИП и реле напряжения решают разные задачи и не заменяют друг друга: первое гасит импульс за наносекунды и отводит его в землю, второе разрывает цепь при длительном отклонении напряжения. Реле бессильно перед грозовым разрядом, УЗИП не реагирует на обрыв нуля.
Порядок в щите однозначен: УЗИП ближе к вводу, реле напряжения после него. Общее правило простое — чем быстрее устройство реагирует, тем ближе к вводу оно ставится.
Чтобы подобрать УЗИП под вашу схему щита и тип ввода, перейдите в каталог УЗИП или обратитесь к специалистам за консультацией.
