В современном мире, где технологии проникают во все сферы нашей жизни, особую актуальность приобретает вопрос обеспечения безопасности зданий и сооружений от неблагоприятных погодных явлений. Одним из таких явлений, способных нанести значительный ущерб, является молния. Воздействие молнии может привести к пожарам, разрушению электрооборудования и даже человеческим жертвам. Поэтому необходимо предусмотреть систему внешней и внутренней молниезащиты для защиты зданий и сооружений.
Устройство внешней молниезащиты – это комплексная система, которая предотвращает возникновение разрядов молнии на объекте. Она состоит из нескольких элементов: молниеприемника, токоотвода и заземляющего устройства.
Что такое молниеприемник и его назначение
Молниеприемник – это элемент системы молниезащиты, который устанавливается на зданиях и других сооружениях для предотвращения повреждения их от удара молнии. Он предназначен для отвода статического электричества от конструкции здания и передачи его на заземлитель.
Молниеприемник состоит из металлического стержня или сетки, которые устанавливаются на крыше и соединяются с заземляющим устройством. Он должен быть изготовлен из материалов, устойчивых к коррозии и механическим повреждениям, а также иметь высокую проводимость электрического тока для обеспечения эффективной молниезащиты здания.
Назначение молниеприемника заключается в том, чтобы обеспечить безопасность людей и имущества от ударов молнии. При ударе молнии в здание или сооружение, электрический ток проходит через молниеприемник и передается на заземляющее устройство, где он рассеивается в земле. Это предотвращает повреждение здания и возникновение пожара.
Установка молниеприемника является обязательным требованием для высоких зданий и сооружений, находящихся в зоне риска ударов молнии. Кроме того, молниезащита должна быть предусмотрена для всех объектов, которые могут быть подвержены ударам молнии, например, для торговых центров, складов, производственных объектов и т.д.
Что такое токоотвод (молниеотвод) и его назначение
Токоотвод – это элемент системы защиты здания от молний, который передает электрический ток от молниеприемника к заземляющему устройству. Токоотводы могут быть выполнены из различных материалов, таких как медь, алюминий или сталь.
Молниеотвод может быть установлен как на крыше здания, так и внутри него. На крыше обычно прокладывается по периметру здания и соединяется с молниеприемником. Внутри здания токоотвод может быть проложен по стенам и потолку, а также в земле рядом с фундаментом.
Для использования токоотвода необходимо правильно выбрать его сечение и материал, а также установить его в соответствии с требованиями нормативных документов. Кроме того, необходимо регулярно проверять его состояние и проводить ремонт или замену при необходимости.
Виды токоотводов
Система внешней молниезащиты делится на несколько разновидностей:
Сетка – это самый распространенный вид молниеотвода, который используется на крышах зданий. Она состоит из металлической сетки, которая крепится к крыше и соединена с заземлителем. Сетка молниеотвода обеспечивает хорошую проводимость электрического тока и защиту от ударов молнии. Часто применяется для габаритных сооружений с плоской кровлей.
Трос – это более прочный и долговечный вид молниеотвода. Он состоит из стального троса от 35 мм2, который крепится к крыше и опускается вниз к земле. Трос молниеотвода защищает здание от ударов молнии на больших высотах и позволяет уменьшить размеры сетки молниеотвода.
Стержень – это еще один вид молниеотвода, который применяется на крышах высоких зданий. Он состоит из металлического стержня, который крепится к крыше и соединяется с заземлителем. Стержень молниеотвода имеет высокую прочность и обеспечивает надежную защиту от ударов молнии.
Что такое заземление и его назначение
Заземление в системе молниезащиты предназначено для отвода заряда статического электричества в землю, что предотвращает возможность возникновения пожара и других повреждений от молнии.
Заземление состоит из заземляющего устройства, которое состоит из заземлителя и заземляющих проводников. Заземлитель представляет собой металлическую конструкцию, которая погружается в землю на глубину не менее 0,5 метра. Заземляющие проводники соединяют заземлитель с металлическими конструкциями здания.
При ударе молнии заряд статического электричества проходит через металлические конструкции здания и заземляется через заземляющее устройство. Это позволяет предотвратить повреждение здания от удара молнии и снизить риск пожара.
Монтаж внешней молниезащиты
Монтаж внешней молниезащиты является важным этапом процесса обеспечения безопасности зданий и сооружений от возможных повреждений, вызванных ударами молнии.
Для монтажа системы молниезащиты необходимо выполнить следующие шаги:
-
Получить все габаритные размеры здания, а также выяснить материал его конструкций и возможность их использования в качестве токоотводов.
-
Определить место для установки заземляющего контура, в качестве которого может использоваться металлическая арматура фундамента или трубы, заглубленные в землю.
-
Выбрать места спусков токоотводов от молниеприемников до заземляющего контура, а также определить места установки молниеотводов. Высота молниеотводов зависит от конструктивных особенностей здания и условий его расположения.
После того, как определены все параметры системы молниезащиты (количество токоотводов, молниеприемников, заземляющих стержней, полос), необходимо вычислить необходимое количество держателей для элементов молниезащиты и крепежных материалов.
Также необходимо подобрать количество необходимого инвентаря, такого как лестницы, стремянки и другие приспособления, необходимые при монтаже. Также нужно приобрести инструменты, необходимые для выполнения работ.
После этого можно приступать непосредственно к монтажным работам, используя все необходимые материалы и инструменты.
Внутренняя защита
Внутренняя защита направлена на предотвращение повреждения оборудования и электропроводки, расположенных внутри объектов.

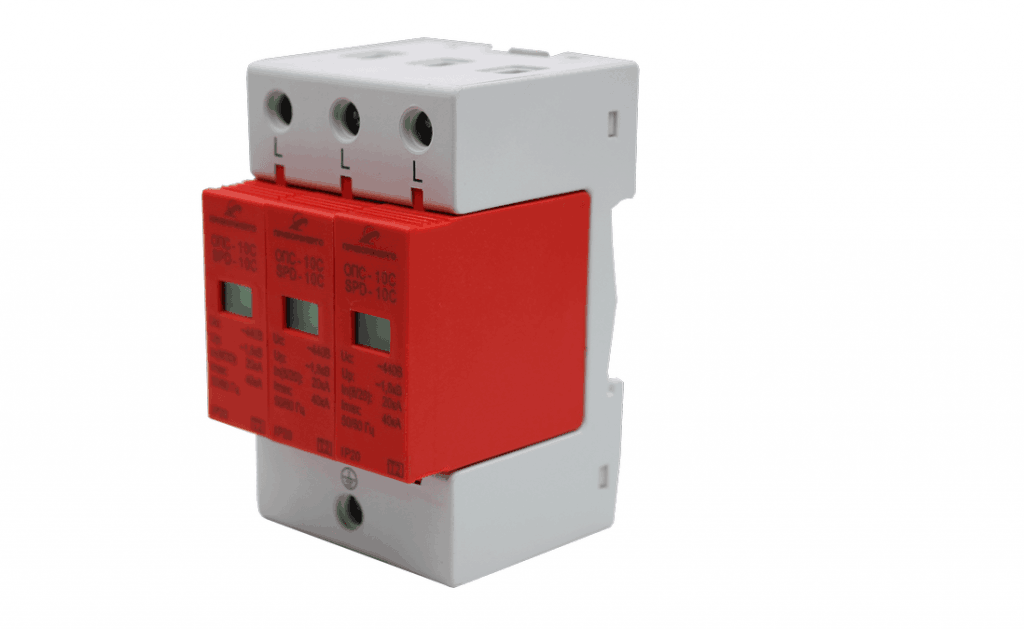

Для ее установки нужно установить устройство защиты от импульсных перенапряжений – УЗИП 1, 2 и 3 классов. Это грозоразрядитель, который быстро замыкается на себя и нейтрализует избыточную энергию.
Установка устройства 1 класса происходит в главном распределительном щите, второго – в домовом электрощитке, третий устанавливается непосредственно около защищаемого устройства. Каждый из них при попадании молнии снижает перенапряжения многократно, доводя в конце концов до приемлемого уровня.
Система внутренней защиты это важная составляющая безопасности здания и сооружения наравне с организацией внешней молниезащитой. Только совместное применение внешней и внутренней защиты от молнии обеспечивает надежную защиту объекта.
