ОИН — это ограничитель импульсных напряжений, устройство для защиты электрооборудования и бытовых приборов от грозовых и коммутационных перенапряжений. По принципу работы это то же самое, что УЗИП: внутри стоит варистор, который при импульсе резко снижает сопротивление и отводит опасный ток в защитный проводник.
Разница между ОИН и УЗИП — не в физике, а в названии, объёме функций и нормативной базе. ОИН выпускается по техническим условиям производителя, тогда как УЗИП нормируется общим стандартом с классами испытаний I, II и III. Практически это означает урезанный набор возможностей у ОИН и одно существенное ограничение по безопасности, о котором ниже.
Статья для тех, кто увидел в прайсе или в щите обозначение «ОИН» и хочет понять, что это за устройство, можно ли им заменить УЗИП и в каких случаях этого делать не стоит.
источник: magnific.com
ОИН — что означает аббревиатура и что это за устройство
ОИН расшифровывается как «ограничитель импульсных напряжений». Устройство представляет собой моноблок шириной 17,5 мм для монтажа на стандартную DIN-рейку 35/7 мм, внутри которого установлен варистор. При появлении в сети импульсного перенапряжения выше порога срабатывания через варистор протекает разрядный ток, а напряжение на защищаемой линии ограничивается до безопасного уровня.
Наиболее известны две модели линейки:
-
ОИН-1 — базовое исполнение, без индикатора рабочего состояния;
-
ОИН-2 — то же устройство с индикатором рабочего состояния и световой индикацией наличия напряжения сети.
Устанавливается ОИН в вводных устройствах, распределительных щитах, групповых квартирных и этажных щитах — то есть ровно там же, где применяются УЗИП второй и третьей ступеней защиты.

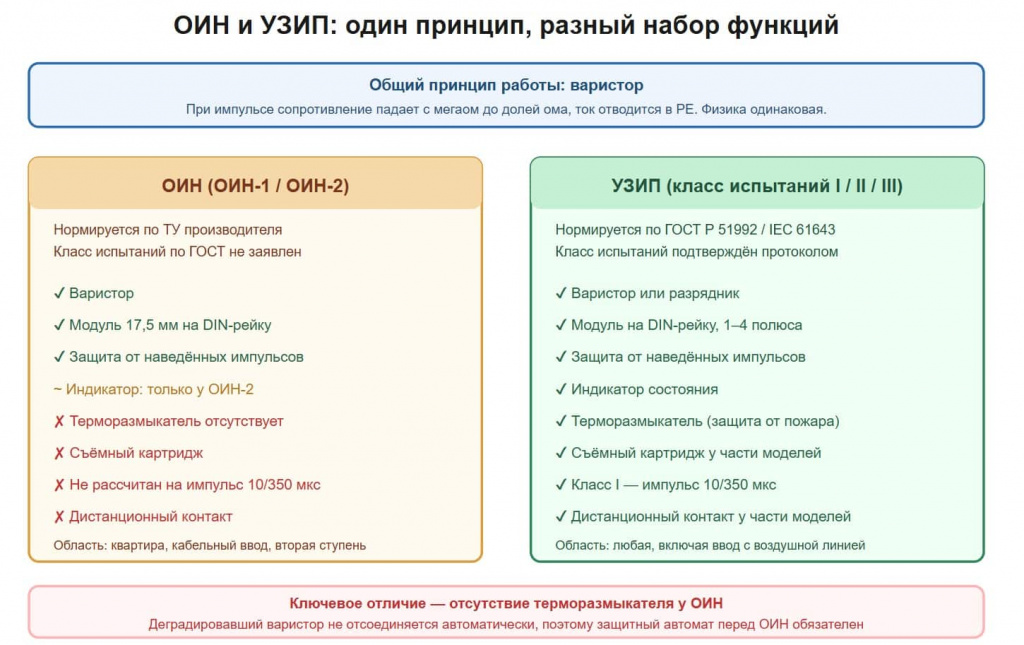

ОИН и УЗИП: в чём разница
Прямой ответ на самый частый вопрос: ОИН и УЗИП — не конкурирующие категории устройств. ОИН по сути является устройством защиты от импульсных перенапряжений, просто под другим названием и с другим объёмом функций. Различия удобнее смотреть таблицей.
|
Критерий |
ОИН |
УЗИП |
|---|---|---|
|
Расшифровка |
Ограничитель импульсных напряжений |
Устройство защиты от импульсных перенапряжений |
|
Принцип работы |
Варистор |
Варистор, разрядник или комбинация |
|
Нормативная база |
Технические условия производителя |
ГОСТ Р 51992 / IEC 61643-11 |
|
Классы испытаний I, II, III |
Как правило не заявляются |
Заявлены и подтверждены протоколом |
|
Терморазмыкатель |
Отсутствует (по классификации — без тепловой защиты) |
Присутствует, отсоединяет деградировавший варистор |
|
Индикация состояния |
Только у ОИН-2 |
У большинства современных моделей |
|
Съёмный картридж |
Нет, моноблок |
У части моделей, меняется только отработавший элемент |
|
Дистанционный контакт |
Нет |
У части моделей, для вывода сигнала в диспетчеризацию |
|
Защита от прямого удара молнии |
Не рассчитан на импульс 10/350 мкс |
Класс I рассчитан на импульс 10/350 мкс |
|
Типовая область применения |
Квартира, кабельный ввод, вторая ступень |
Любая, включая ввод с воздушной линией |
Главный практический вывод из таблицы: устройства работают на одном принципе, но УЗИП имеет обязательный набор функций безопасности, которого у ОИН нет. Именно поэтому заменять одно другим «один в один» некорректно.
Технические характеристики ОИН-1 и ОИН-2
Основные паспортные параметры линейки приведены ниже. Обратите внимание: устройство рассчитано на однофазную сеть и защищает оборудование категории перенапряжения II.
|
Параметр |
Значение |
|---|---|
|
Номинальное напряжение сети |
220 В, 50 Гц |
|
Максимальное длительное рабочее напряжение Uc |
275 В |
|
Уровень защиты Up |
около 2,0–2,2 кВ (уточнить по паспорту) |
|
Рабочий потребляемый ток при 275 В |
не более 0,7 мА |
|
Стойкость к временному перенапряжению |
до 380 В |
|
Тепловая защита |
отсутствует |
|
Конструктив |
моноблок 17,5 мм, DIN-рейка 35/7 мм |
|
Степень защиты |
IP20 — для закрытых сухих помещений |
|
Диапазон рабочих температур |
ориентировочно от −45 до +55 °C |
|
Сечение подключаемых проводников |
от 4 до 16 мм² |
Главное ограничение ОИН — отсутствие тепловой защиты
Это ключевое отличие от современных УЗИП, и оно относится не к эффективности защиты, а к пожарной безопасности щита.
Варистор изнашивается. С каждым принятым импульсом его характеристики немного ухудшаются, и в какой-то момент через элемент начинает течь постоянный ток утечки, которого в исправном состоянии быть не должно. Ток разогревает варистор, нагрев ускоряет деградацию, деградация увеличивает ток — процесс идёт лавинообразно и заканчивается возгоранием модуля прямо в щите.
Именно от этого сценария защищает терморазмыкатель. Это встроенный элемент, который при разогреве варистора физически отсоединяет его от цепи и одновременно переводит индикатор состояния в положение «неисправен». В современных УЗИП такой размыкатель обязателен. В документации ОИН-1 и ОИН-2 классифицируются как устройства без тепловой защиты — терморазмыкателя в них нет.
Практические следствия три:
-
Защитный автомат перед ОИН обязателен. У УЗИП с терморазмыкателем он тоже нужен, но там это вторая линия обороны. У ОИН — единственная.
-
Осматривать устройство нужно чаще. Отработавший ОИН-1 никак не сигнализирует о своём состоянии: индикатора у этой модели нет, и внешне модуль выглядит обычно до момента отказа.
-
Место установки имеет значение. В металлическом щите последствия возгорания модуля будут заметно меньше, чем в пластиковом боксе внутри жилого помещения.
Когда ОИН достаточно, а когда нужен полноценный УЗИП
Это не значит, что ОИН нельзя применять. Устройство решает свою задачу, просто область его применения уже, чем у полноценного УЗИП.
ОИН уместен
-
квартира в многоквартирном доме с подземным кабельным вводом;
-
вторая или третья ступень защиты, когда на вводе объекта уже стоит устройство класса I или II;
-
защита оборудования категории перенапряжения II — бытовой техники, не критичной для объекта;
-
ограниченный бюджет при условии обязательной установки защитного автомата перед устройством.
Нужен полноценный УЗИП
-
частный дом с воздушным вводом — там требуется устройство класса I или комбинированное I+II, рассчитанное на импульс 10/350 мкс;
-
на объекте есть внешняя молниезащита: часть тока молнии придёт в систему заземления, и ОИН на такую энергию не рассчитан;
-
защищается ответственное или дорогое оборудование — котёл, сервер, оборудование связи, системы автоматики;
-
устройство закладывается в проектную документацию: проектировщику нужен подтверждённый класс испытаний, а не ссылка на ТУ производителя;
-
щит расположен там, где возгорание модуля недопустимо, и требуется гарантированное отсоединение варистора терморазмыкателем.
Отдельно стоит подчеркнуть: ОИН не заменяет устройство класса испытаний I. Импульс 10/350 мкс, моделирующий прямой удар молнии, несёт в разы больше энергии, чем импульс 8/20 мкс, на который рассчитан варистор ОИН. При таком воздействии модуль будет разрушен, а оборудование останется без защиты.
Схема подключения ОИН
Устройство однополюсное и подключается по простой схеме: один вывод — к фазному проводнику, второй — к защитному проводнику PE (в системе TN-C — к совмещённому проводнику PEN).
Вводной кабель → вводной автомат → защитный автомат → ОИН → шина PE (или PEN)
Обязательные условия монтажа те же, что и для УЗИП: короткий проводник до шины заземления (не более 0,5 м), сечение по меди не менее 4 мм², исправный контур заземления. Без заземления устройство неработоспособно в принципе — импульсному току некуда уйти.
Схема подключения зависит от системы заземления объекта: в TN-S и TT устройства подключаются между фазами, нейтралью и PE по схемам «3+1» или «4+0», в TN-C — между фазами и PEN. Подробный разбор для каждой системы приведён в отдельных материалах по системам заземления.
УЗИП, ОПН, ОИН, ОПС, УЗП: таблица-переводчик аббревиатур
Путаница в теме возникает во многом из-за того, что близкие по назначению устройства называются по-разному: часть обозначений пришла из ГОСТ, часть закрепилась как торговые названия конкретных производителей.
|
Аббревиатура |
Расшифровка |
Класс напряжения |
Чем является по сути |
|---|---|---|---|
|
УЗИП |
Устройство защиты от импульсных перенапряжений |
До 1 кВ |
Основной термин по ГОСТ Р 51992 |
|
ОИН |
Ограничитель импульсных напряжений |
До 1 кВ |
То же устройство, название по ТУ производителя |
|
ОПН |
Ограничитель перенапряжений нелинейный |
От 3 кВ и выше |
Высоковольтный аналог для подстанций и ЛЭП |
|
ОПС |
Ограничитель перенапряжения сети |
До 1 кВ |
Торговое название, по сути УЗИП |
|
УЗП |
Устройство защиты от перенапряжений |
До 1 кВ |
Вариант перевода термина из МЭК, синоним УЗИП |
|
SPD |
Surge Protective Device |
До 1 кВ |
Международное обозначение УЗИП по IEC 61643 |
Практический вывод: если в прайсе или проекте встретилось незнакомое обозначение, смотреть нужно не на аббревиатуру, а на три параметра — класс испытаний, максимальное рабочее напряжение Uc и наличие тепловой защиты. Они скажут о возможностях устройства больше, чем название на корпусе. Отдельно о различиях с высоковольтными ОПН рассказано в материале о том, чем отличается УЗИП от ОПН.
Часто задаваемые вопросы
Что означает ОИН?
ОИН расшифровывается как «ограничитель импульсных напряжений». Это устройство для защиты электрооборудования от грозовых и коммутационных перенапряжений, выполненное в виде модуля на DIN-рейку с варистором внутри.
ОИН и УЗИП — это одно и то же?
По принципу работы да: оба устройства построены на варисторе и решают одну задачу. Разница в нормативной базе и объёме функций — ОИН выпускается по техническим условиям производителя, не имеет терморазмыкателя и, как правило, не заявляет класс испытаний по ГОСТ.
Чем ОИН-1 отличается от ОИН-2?
Наличием индикации. ОИН-1 идёт без индикатора рабочего состояния, ОИН-2 оснащён индикатором состояния и световой индикацией наличия напряжения сети. Остальные характеристики у моделей совпадают.
Нужен ли автомат перед ОИН?
Да, и в случае с ОИН он критически важен. У устройства нет терморазмыкателя, который отсоединил бы деградировавший варистор при перегреве, поэтому защитный автомат остаётся единственной защитой от возгорания модуля в щите.
Можно ли ставить ОИН на вводе частного дома?
При воздушном вводе или наличии внешней молниезащиты — нет. Там требуется устройство класса испытаний I или комбинированное I+II, рассчитанное на импульс 10/350 мкс. ОИН на такую энергию не рассчитан и будет разрушен при прямом ударе молнии в линию.
Как понять, что ОИН вышел из строя?
У ОИН-2 состояние показывает индикатор. У ОИН-1 индикатора нет, поэтому остаётся визуальный осмотр на предмет копоти и вздутия корпуса, а также измерение сопротивления варистора мультиметром на извлечённом модуле: у исправного элемента сопротивление мегаомное.
Сколько служит ОИН?
Срок службы зависит не от календарного времени, а от количества и энергии принятых импульсов. В зоне с высокой грозовой активностью ресурс расходуется быстрее. Ориентироваться следует на паспортные данные производителя и результаты периодического осмотра.
Можно ли заменить ОИН на УЗИП?
Да, и в большинстве случаев это оправданное решение. Достаточно подобрать устройство с подходящим Uc и классом испытаний под конкретную зону защиты, а также проверить, что номинал вышестоящего автомата соответствует паспорту новой модели.
Где купить УЗИП от производителя
Устройства с подтверждённым классом испытаний, встроенным терморазмыкателем и индикацией состояния можно приобрести у компании «НТК Приборэнерго»: собственное производство, модельный ряд для всех ступеней защиты и техническая поддержка при подборе устройства под конкретный объект и систему заземления.
Заключение
ОИН — это ограничитель импульсных напряжений, по принципу работы совпадающий с УЗИП: тот же варистор, та же задача, то же место в щите. Разница в нормативной базе и функциях: ОИН выпускается по ТУ производителя, не заявляет класс испытаний по ГОСТ и, что важнее всего, не имеет терморазмыкателя.
Отсюда практическое правило: для квартиры с кабельным вводом или в качестве второй ступени защиты ОИН применим при обязательном защитном автомате перед ним. Для частного дома с воздушным вводом, при наличии внешней молниезащиты и для ответственного оборудования нужен полноценный УЗИП класса I или I+II.
