Школы и детские сады — объекты, где СП 256.1325800.2016 требует защиту от дугового пробоя. Ниже — какие здания подпадают под требование, какие цепи защищать, как считать количество устройств и как оформить проект, смету и закупку. Статья для проектировщиков, подрядчиков и тех, кто отвечает за электрохозяйство и закупки образовательных учреждений.
Характеристики устройств взяты с карточек и из паспорта Приборэнерго. Нормы изложены кратко: перед сдачей проекта сверяйтесь с актуальной редакцией СП 256 и техническим заданием заказчика.

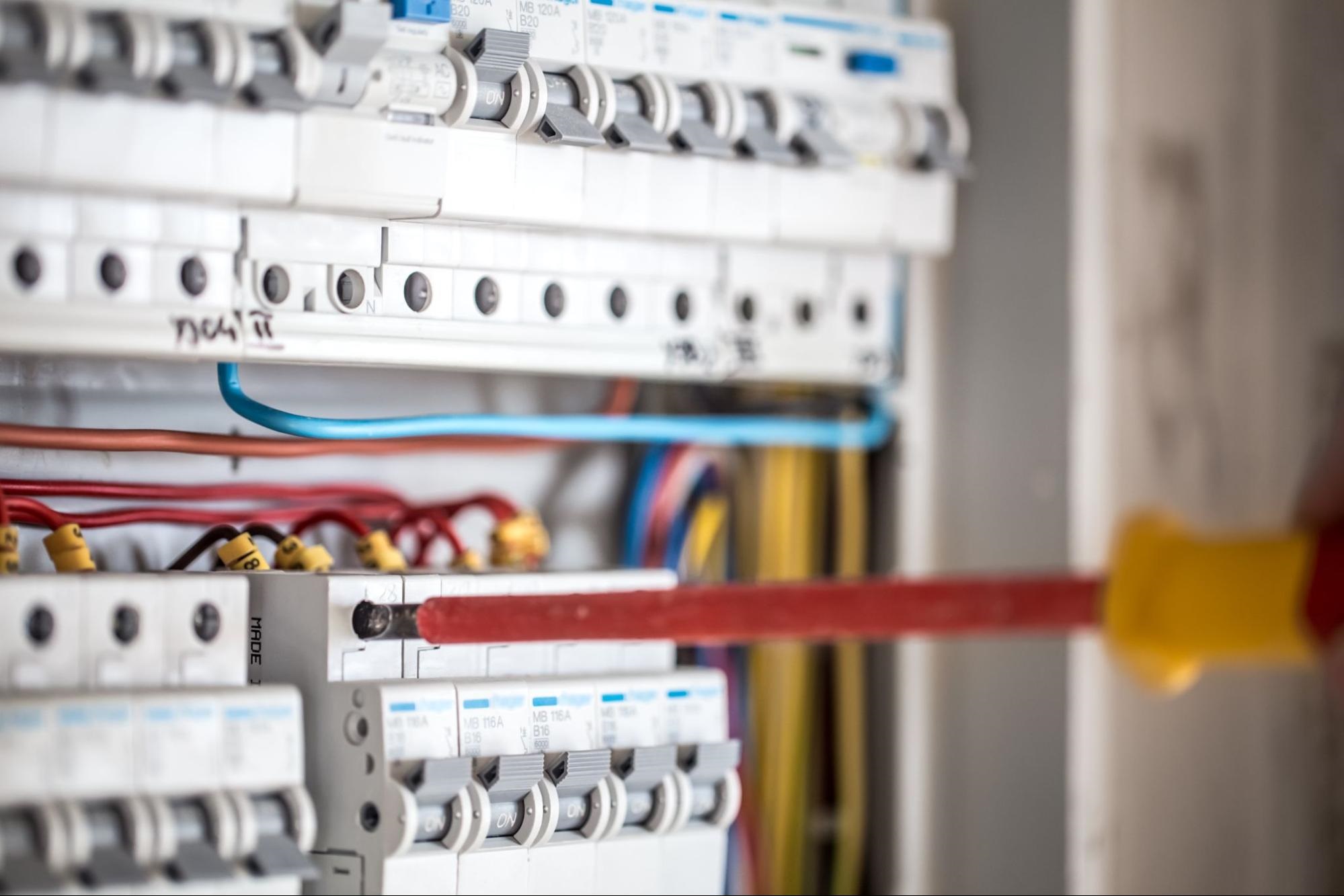

источник: magnific.com
Почему дуговой пробой опасен там, где дети
Дуга возникает в месте плохого контакта или поврежденной изоляции: в розетке, на клемме, в скрутке, в удлинителе, в кабеле, зажатом мебелью. Ток в такой цепи может быть ниже уставки автомата, поэтому автомат не отключает линию, а в точке дуги выделяется тепло, которого достаточно, чтобы воспламенить изоляцию и окружающие материалы.
В школе и детском саду розеток много, а оборудование подключают и переставляют постоянно: проекторы и ноутбуки в классах, компьютерная техника, техника пищеблока и прачечной. Проводка работает годами, и контакты стареют. Эвакуация детей сложнее эвакуации взрослых, поэтому к таким объектам требования жестче.
УЗДП следит за формой тока и отключает линию при дуге — последовательной и параллельной — до того, как дуга приведет к пожару. Устройства Приборэнерго при этом защищают линию от перегрузки, короткого замыкания и тока утечки 30 мА.
Что требует СП 256 для школ и детских садов
Требования собраны в трех местах: перечень объектов, правила о цепях и позднее уточнение о числе цепей на одно устройство.
|
Документ |
Что устанавливает |
|
СП 256.1325800.2016, приложение В (Изменение №6, с 29.01.2024) |
Перечень видов зданий В.1, где применяют УЗДП: в нем дошкольные и общеобразовательные организации, организации с интернатом, спальные корпуса детских лагерей и другие объекты |
|
П. 10.14.1 |
В общественных зданиях УЗДП применяют для всех групповых цепей, кроме тех, отключение которых создает непосредственную угрозу для жизни людей |
|
Изменение №9 (январь 2026) |
В общественных зданиях нельзя подключать несколько групповых цепей к одному УЗДП; исключение — цепи освещения и цепи с током не более 2,5 А |
|
Правила противопожарного режима, п. 32 (постановление №510 от 30.03.2023, с 01.03.2024) |
Обязанность оснащать электроустановки УЗДП; для уже построенных зданий — при реконструкции и капитальном ремонте |
Разбор ответственности и сроков — в статье «Обязательна ли установка УЗДП». Здесь мы разбираем, как превратить эти правила в проект и закупку.
Что защищать и как считать устройства
Правило для расчета простое: одна групповая цепь — одно УЗДП. Объединять можно только цепи освещения и цепи с током не более 2,5 А. Цепи, отключение которых создает непосредственную угрозу для жизни людей, проектировщик определяет отдельно и фиксирует в проекте.
|
Группа потребителей |
Как защищаем |
|
Розеточные линии: классы, кабинеты, групповые комнаты, коридоры |
Отдельное УЗДП на каждую линию |
|
Силовые линии оборудования: пищеблок, прачечная |
Отдельное УЗДП на каждую линию; трехфазные потребители — УЗДП 3P+N |
|
Освещение |
Допустимо одно УЗДП на несколько цепей освещения |
|
Цепи с током не более 2,5 А |
Допустимо объединять под одним УЗДП |
|
Цепи, отключение которых создает угрозу для жизни людей |
Решение принимает проектировщик |
Чтобы посчитать, сколько устройств нужно на объект, пройдите по каждому щиту: число УЗДП равно числу розеточных и силовых групповых линий плюс устройства на объединенные цепи освещения. Результат попадает в однолинейную схему и спецификацию щита. Как обозначать УЗДП на схеме — в статье «Обозначение УЗДП и AFDD».
Какие УЗДП подойдут
Для школы и детского сада нужны две серии: однофазная для основной массы линий и трехфазная для оборудования с питанием 400 В.
|
Серия |
Сеть |
Номиналы |
Габариты |
Где применяют |
|
AFD93xx |
1P+N, 230 В |
10–63 А |
36×84×77 мм (2 модуля) |
Однофазные групповые линии: розетки, освещение, классы, кабинеты |
|
AFD94xx |
3P+N, 400 В |
16–63 А |
116,4×97,4×75,5 мм |
Трехфазные линии, например для технологического оборудования пищеблока |
Обе серии отключают линию при дуге, перегрузке, коротком замыкании (характеристика C, Icn 6000 А) и токе утечки 30 мА. На корпусе есть индикаторы «Работа», «Дуга», «Защита» и кнопка ТЕСТ.

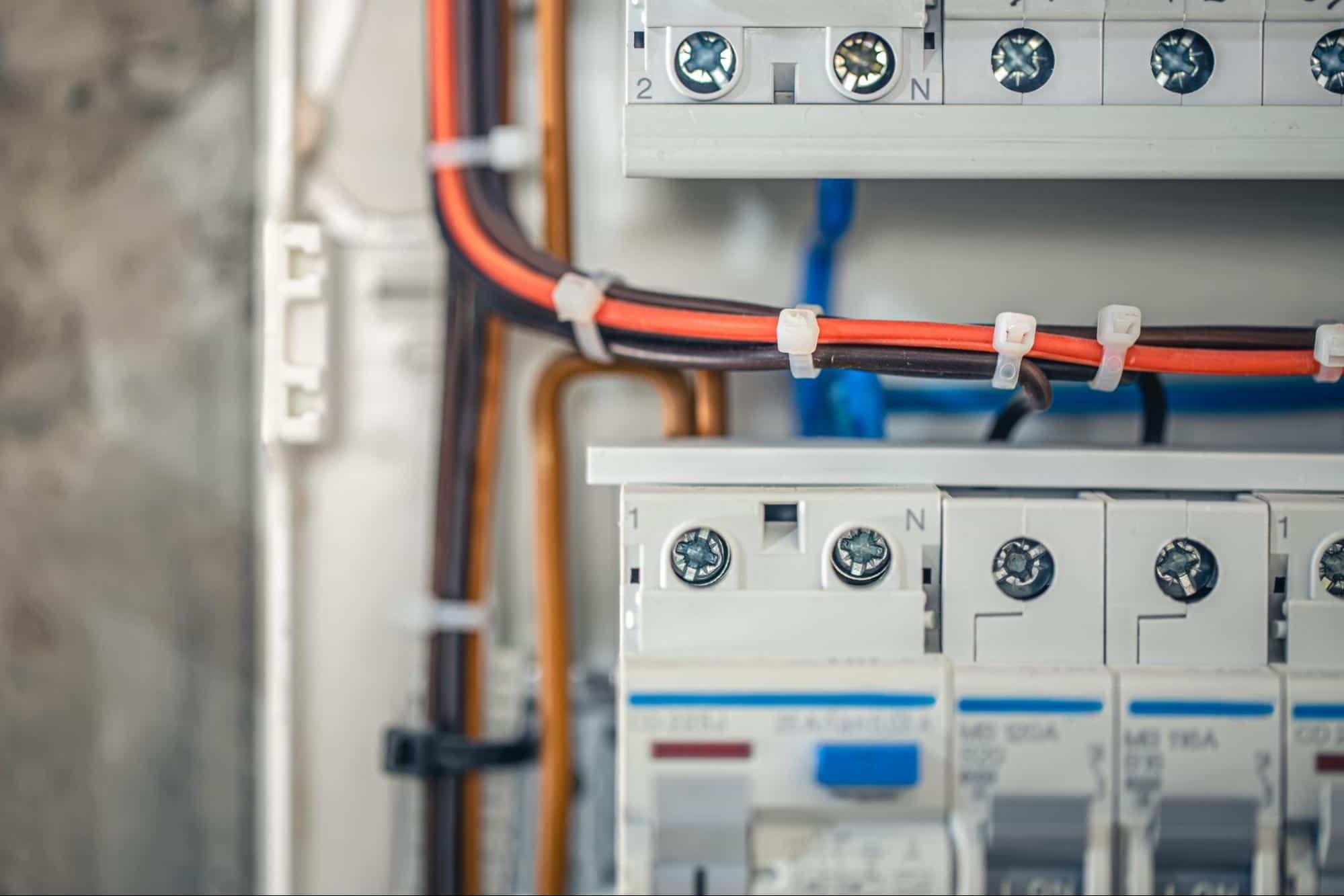

Номинал выбирают как номинал автомата на линии — в устройство уже встроен расцепитель. Подробно: «Как выбрать номинал УЗДП» и «Однофазный или трехфазный УЗДП». Чтобы защитить оборудование от скачков напряжения, на вводе щита дополнительно ставят реле напряжения — см. «УЗДП и УЗМ».
Как заложить УЗДП в проект, смету и закупку
-
Проект. УЗДП показывают на однолинейной схеме на каждой защищаемой цепи и вносят в спецификацию щита. Цепи, на которых УЗДП не ставят, выносят в пояснительную записку с обоснованием.
-
Спецификация и закупка. Описывайте устройство по характеристикам: «устройство защиты от дугового пробоя», тип сети (1P+N 230 В или 3P+N 400 В), номинальный ток, характеристика C, Icn 6000 А, ток утечки 30 мА, габарит в модулях. Если заказчик работает по 44-ФЗ или 223-ФЗ, формулировки согласуйте со специалистом по закупкам.
-
Код ОКПД 2. Для УЗДП указывают 27.12.23.110 «Устройства защиты от дугового пробоя (УЗДП)» — код введен с 01.03.2023.
-
Смета. Отдельной расценки на УЗДП нет. В практике применяют расценку 08-03-575-01 «Прибор или аппарат»; выбор остается за сметчиком.
-
Документы. На карточках товаров есть декларация или сертификат, а в комплекте с устройством — паспорт с руководством по эксплуатации.
Приборэнерго поставляет устройства; монтаж выполняет электромонтажная организация заказчика.
Что проверяют при приемке
-
УЗДП стоят на всех групповых цепях, кроме исключений, записанных в проекте.
-
Тип сети и номинал каждого устройства совпадают со спецификацией и номиналом автомата на линии.
-
Индикатор в окне: красный — устройство включено, зеленый — отключено.
-
Кнопка ТЕСТ проверяет защиту от утечки: при нажатии устройство отключает линию.
-
Для эксплуатации паспорт предусматривает осмотр не реже одного раза в 6 месяцев — внесите это в график обслуживания электрохозяйства учреждения.
Купить УЗДП для школы или детского сада
В каталоге НТК Приборэнерго — однофазные УЗДП AFD93xx на 10–63 А и трехфазные AFD94xx на 16–63 А. Мы сами разрабатываем и производим эти устройства в Чебоксарах. Отгрузка — в течение 1–2 рабочих дней после оплаты, доставка до терминала транспортной компании бесплатная, возможен самовывоз. Постоянным партнерам — скидки до 20% на популярные устройства.
Пришлите спецификацию щитов вашего объекта: инженеры Приборэнерго помогут сопоставить ее с моделями и номиналами.
Частые вопросы
Обязательно ли УЗДП в школе?
Да. По СП 256.1325800.2016 школы и детские сады входят в перечень зданий приложения В, где УЗДП защищают групповые цепи. Исключение — цепи, отключение которых создает непосредственную угрозу для жизни людей.
Распространяется ли требование на старые здания?
Для уже построенных зданий требование применяют при реконструкции и капитальном ремонте. Объем работ в вашем случае уточняйте у проектной организации.
Нужно ли УЗДП в каждой группе детского сада?
Нужно защитить все групповые цепи здания, в том числе в групповых комнатах. В общественных зданиях на одно УЗДП нельзя подключать несколько групповых цепей, кроме цепей освещения и цепей с током не более 2,5 А. Количество устройств определяет проект.
Какой код ОКПД 2 указывать в закупке?
Для УЗДП используется код ОКПД 2 27.12.23.110 «Устройства защиты от дугового пробоя (УЗДП)». Он введен с 01.03.2023.
Какое УЗДП выбрать для групповой линии класса?
Для однофазной линии 230 В подойдет AFD93xx (1P+N) на 10–63 А. Номинал выбирают как номинал автомата на линии. Для трехфазных линий 400 В предназначен AFD94xx (3P+N) на 16–63 А.
