При проектировании современных электрощитов можно встретить множество аббревиатур: УЗО, АВ, АВДТ, УЗДП, УЗИП. Последние две особенно часто вызывают путаницу, поскольку звучат схоже и оба относятся к средствам дополнительной защиты. Однако УЗИП и УЗДП — это устройства с принципиально разными задачами, работающие с абсолютно непохожими угрозами. Путаница между ними может привести к серьезным последствиям: установив не то устройство, вы останетесь без защиты от реальной опасности.
В этой статье мы простым языком разберем, в чем разница между этими приборами, как они работают и где должны применяться.
УЗИП: защитник от внешней стихии — грозовых и коммутационных перенапряжений
УЗИП расшифровывается как Устройство Защиты от Импульсных Перенапряжений. Его также называют ограничителем перенапряжения (ОПН) или «грозозащитой».
Ключевая задача УЗИП
Защитить дорогостоящую электронную технику и саму электропроводку от разрушительных кратковременных скачков (импульсов) напряжения, приходящих извне — из питающей сети.

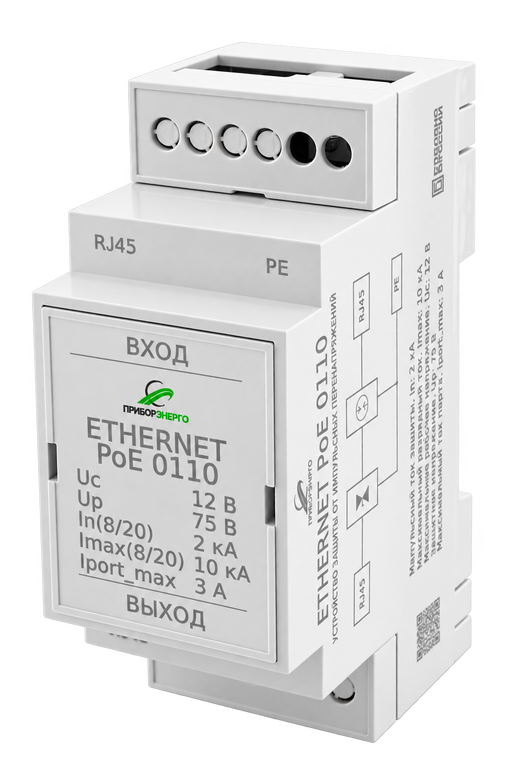

Пример УЗИП производства «НТК Приборэнерго»
От чего конкретно защищает УЗИП
-
Прямые или близкие удары молнии в линию электропередачи (ЛЭП) или в систему молниезащиты здания.
-
Удаленные грозовые разряды, наводящие мощный электромагнитный импульс в проводах.
-
Коммутационные (внутрисетевые) перенапряжения: резкие скачки напряжения при авариях на подстанциях, включении/отключении мощных промышленных потребителей, срабатывании защиты.
Что такое устройство защиты от дугового пробоя (УЗДП)
Узнайте большеПринцип работы УЗИП
Это, по сути, «интеллектуальный» разрядник или варисторный модуль. В нормальном режиме при стандартном сетевом напряжении (220/380 В) он имеет высокое сопротивление и является «невидимым» для сети. Как только в сети возникает опасный импульс перенапряжения (в тысячи вольт), сопротивление прибора мгновенно падает почти до нуля. Он создает путь наименьшего сопротивления, «стягивая» на себя этот разрушительный импульс и направляя его в контур заземления. После отвода импульса сопротивление снова возрастает, и сеть возвращается к нормальной работе.
Место установки УЗИП
-
УЗИП класса I (B) — Устанавливается на вводе в здание (в главном распределительном щите — ГРЩ). Предназначен для защиты от прямых ударов молнии. Имеет наибольшую «пропускную способность» по току.
-
УЗИП класса II (C) — Устанавливается в этажных или квартирных распределительных щитах. Защищает от остаточных импульсов и коммутационных перенапряжений.
-
УЗИП класса III (D) — Устанавливается непосредственно рядом с защищаемым оборудованием (розеточные модули, сетевые фильтры). Обеспечивает «тонкую» финальную защиту.
Простыми словами: УЗИП — это «молниеотвод» для вашей электропроводки. Он принимает на себя удар из внешней сети, спасая всю технику в доме.
УЗДП: детектив внутри сети, ищущий скрытую угрозу пожара
УЗДП расшифровывается как Устройство Защиты от Дугого Пробоя (также известно как AFDD — Arc Fault Detection Device).
Ключевая задача УЗДП
Обнаружить и предотвратить пожар, вызванный возникновением опасной электрической дуги (искрения) внутри электропроводки или соединений, которое не видно обычным автоматам.
Пример УЗДП производства ООО «НТК Приборэнерго»
От чего конкретно защищает УЗДП
-
Повреждение изоляции проводов: перетертый кабель в стене, изоляция, поврежденная грызунами или гвоздем.
-
Ненадежные контактные соединения: ослабленные винты в розетках, клеммниках, скрутки.
-
Надлом жилы кабеля.
-
Любые дефекты, приводящие к микроподжигам — тлеющему искрению с температурой до 5000°C.
Принцип работы УЗДП
УЗДП — это сложное электронное устройство с микропроцессором. Оно постоянно анализирует форму и спектр тока, протекающего по защищаемой цепи. Опасная электрическая дуга имеет уникальный «отпечаток пальца» — характерные высокочастотные помехи и скачки в графике тока. Алгоритм обучен распознавать именно этот паттерн, отличая его от нормальных рабочих помех (например, от работы коллекторного двигателя дрели или диммера). При подтверждении опасности дугового пробоя устройство мгновенно разрывает цепь.
Место установки УЗДП
-
Устанавливается на конкретные групповые линии в распределительном щите (например, линии розеток в спальнях, гостиной, на кухне).
-
Монтируется после автоматического выключателя этой линии.
-
Особенно рекомендуется для деревянных домов, помещений со старой проводкой и мест, где риск скрытого возгорания наиболее высок.
Простыми словами: УЗДП — это «пожарный извещатель» для вашей электропроводки. Он «прислушивается» к проводам в стенах и отключает питание при малейшем подозрении на опасное искрение.
Сравнительная таблица: УЗИП vs УЗДП — главные отличия
Чтобы разница стала абсолютно очевидной, сведем все ключевые аспекты в единую таблицу.
|
Критерий |
УЗИП (Устройство Защиты от Импульсных Перенапряжений) |
УЗДП (Устройство Защиты от Дугого Пробоя) |
|
Основная цель |
Защита оборудования от высоковольтных импульсов извне. |
Защита от пожара, вызванного внутренним дефектом проводки. |
|
Природа угрозы |
Внешняя: молния, аварии в сети. Кратковременный импульс (микросекунды). |
Внутренняя: повреждение изоляции, плохой контакт. Длительное искрение. |
|
Что защищает |
Бытовая и электронная техника, сама изоляция кабелей. |
Конструкции здания (от возгорания), жизнь людей. |
|
Принцип действия |
Ограничение напряжения путем отвода импульса тока в землю. |
Микропроцессорный анализ формы тока и отключение цепи при обнаружении «отпечатка» дуги. |
|
Последствия без защиты |
Выход из строя техники (телевизоры, компьютеры, котлы), возможный пожар от пробоя изоляции. |
Тлеющее возгорание внутри стен, пожар. |
|
Место в щитке |
На вводе (ГРЩ) или на верхнем уровне иерархии щитов. |
На отходящей групповой линии, после автомата. |
|
Взаимодействие с заземлением |
Критически важно. Без качественного заземления работа УЗИП невозможна и опасна. |
Не требует заземления для работы (работает по анализу тока в фазном и нулевом проводниках). |
|
Визуальный индикатор |
Показывает состояние (исправен/подлежит замене после срабатывания). |
Показывает причину отключения (дуговой пробой). |
Вывод
УЗИП и УЗДП не являются взаимозаменяемыми устройствами и решают совершенно разные задачи. Их нельзя противопоставлять с вопросом «что лучше?». Правильный подход — рассматривать их как важные элементы комплексной системы безопасности.
-
УЗИП — это щит, защищающий ваш дом от внешних катастрофических воздействий.
-
УЗДП — это детектор, который ищет и обезвреживает скрытую угрозу, зародившуюся внутри системы.
В современном надежном электрощите, особенно в частном доме, для полноценной защиты могут и должны соседствовать оба устройства: УЗИП класса I/II на вводе → Вводной автомат → УЗО → Групповые автоматы → УЗДП на критически важных линиях.
Такая многоуровневая система обеспечивает максимальную безопасность как от «небесных», так и от «домашних» угроз, защищая и имущество, и жизни жильцов.
УЗДП и УЗО: в чем разница и что выбрать для полной защиты?
Узнайте большеЧасто задаваемые вопросы (FAQ)
1. Можно ли поставить только УЗИП и не ставить УЗДП (или наоборот)?
Можно, но вы останетесь без защиты от одного из видов угроз. УЗИП не среагирует на тлеющую проводку в стене, а УЗДП не защитит телевизор от грозового импульса. Для полной безопасности, особенно в деревянном доме или регионе с частыми грозами, рекомендуется установка обоих устройств.
2. Сгорает ли УЗИП после одного срабатывания?
УЗИП на варисторной основе (класс II и III) после отвода мощного импульса может деградировать. Многие современные модели имеют индикатор износа (окошко меняет цвет с зеленого на красный) и подлежат замене после своего рода «подвига» — спасения вашей техники. УЗИП класса I (разрядники) часто являются многоразовыми.
3. Часто ли УЗДП дает ложные срабатывания?
Ранние модели могли реагировать на некоторые виды нагрузок (например, искрение щеток в коллекторных двигателях). Современные УЗДП имеют сложные алгоритмы цифровой обработки сигнала, которые успешно отличают опасную дугу от рабочей. Правильный выбор линии (избегая установки на цепи с регулируемыми приводами) также минимизирует ложные срабатывания.
4. Является ли УЗИП или УЗДП заменой обычному автоматическому выключателю (автомату)?
Нет, ни в коем случае. И УЗИП, и УЗДП выполняют дополнительные функции защиты. Автоматический выключатель защищает от короткого замыкания и перегрузки по току — это основная, базовая защита цепи, без которой эксплуатация запрещена. Все остальные устройства (УЗО, УЗИП, УЗДП) устанавливаются в дополнение к автомату.
