Промежуточное реле — это ключевой элемент электрических цепей, используемый для управления другими устройствами, передачи и распределения сигналов. Оно широко применяется в автоматизированных системах, схемах управления и защиты. В данной статье рассматривается один из вариантов схемы его подключения.
Промежуточное реле
Промежуточное реле предназначено для использования в цепях автоматики и управления как переменного, так и постоянного тока. Оно обеспечивает гальваническую изоляцию и передачу сигналов управления между силовыми и управляющими цепями.
Основные функции промежуточного реле:
-
Коммутация сигналов малой мощности для управления более мощными цепями.
-
Разделение цепей управления и силовых цепей.
-
Управление несколькими устройствами одновременно.
-
Обеспечение гальванической развязки между цепями.
Разновидности промежуточных реле и схема подключения
В компании ООО «НТК Приборэнерго» представлены два основных типа промежуточных реле, отличающиеся по принципу работы и конструкции: электромеханические и полупроводниковые. Рассмотрим их особенности подробнее.
Особенности электромеханических реле
Промежуточное реле модели TRE-022 — это управляемое электромеханическое реле с изолированным сухим контактом. Оно предназначено для использования в цепях автоматики и управления переменного и постоянного тока, обеспечивая гальваническую изоляцию между силовыми и управляющими цепями.
Обозначения и схема подключения электромеханических реле
Ниже представлена принципиальная схема подключения промежуточного реле модели TRE-022.AF.1C16 и его габаритные размеры.

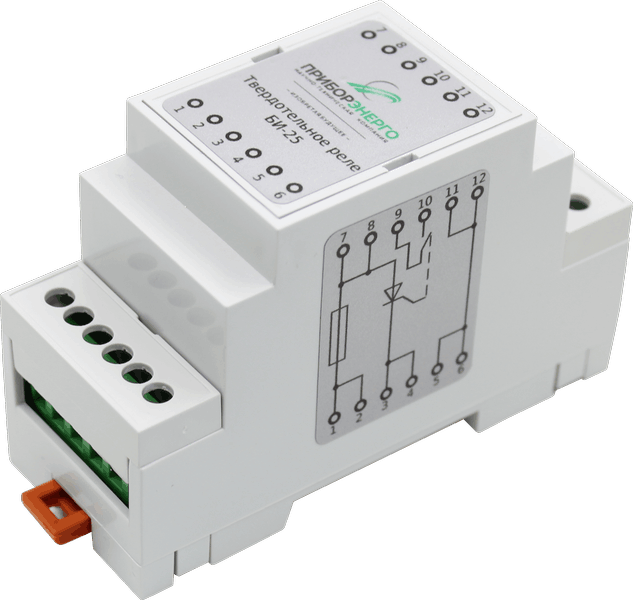

Особенности полупроводниковых реле
Полупроводниковое реле, также известное как твердотельное реле (ТТР), представляет собой электронное устройство без механических движущихся частей, предназначенное для включения и выключения цепей переменного тока. Оно обеспечивает коммутацию силовых цепей для нагрузки резистивного или индуктивного типа. Такие реле идеально подходят для управления цепями в системах ПИД-регулирования и релейного регулирования. Полупроводниковые реле обладают рядом преимуществ, включая меньшие размеры, бесшумность работы, большую скорость переключения и длительный срок службы.
Обозначения и схема подключения полупроводниковых реле
Ниже представлена внутренняя структурная схема, принципиальная схема подключения промежуточного реле модели БИ-25 и назначение его выводов.
Сравнение электромеханических и полупроводниковых реле
|
Характеристика |
Электромеханические реле |
Полупроводниковые реле |
|
Скорость срабатывания |
Медленнее (несколько миллисекунд) |
Очень высокая (микросекунды) |
|
Срок службы |
Ограничен из-за износа механических частей |
Долгий, в основном не ограничен (до 10-12 млн циклов) |
|
Устойчивость к вибрациям |
Ограничена (механические части могут повреждаться) |
Высокая, так как отсутствуют движущиеся части |
|
Стоимость |
Обычно ниже (из-за более простого устройства) |
Обычно выше (из-за более сложной электроники) |
|
Нагрузочная способность |
Высокая, особенно для мощных цепей |
Ограниченная, подходит для малых и средних нагрузок |
|
Гальваническая развязка |
Есть |
Есть |
Примеры применения промежуточного реле
1. Управление освещением
Промежуточное реле используется в системах автоматического включения освещения. Например, при срабатывании датчика движения сигнал подается на катушку реле, которое замыкает контакты и включает свет.
2. Защита электродвигателей
Реле может использоваться для защиты электродвигателей от перегрузок. При превышении допустимого тока реле размыкает цепь, отключая двигатель.
3. Разветвление цепей управления
В сложных системах управления промежуточное реле позволяет разделять сигналы и управлять несколькими устройствами одновременно.
Рекомендации по выбору и эксплуатации промежуточных контакторов
1. Выбор реле:
-
Убедитесь, что напряжение катушки соответствует напряжению сети.
-
Проверьте количество и тип контактов (NO, NC).
2. Монтаж:
-
Используйте защитные устройства (автоматы, УЗИП, УЗД) для предотвращения коротких замыканий.
-
Проверьте надежность соединений, чтобы избежать перегрева контактов.
3. Эксплуатация:
-
Регулярно проверяйте состояние контактов и при необходимости очищайте их.
-
Избегайте перегрузок, чтобы продлить срок службы реле.
Где выгодно приобрести промежуточные реле
Если вы ищете, где приобрести качественные промежуточные реле, обратите внимание на продукцию российского производителя ООО «НТК Приборэнерго». Компания специализируется на производстве надежных и современных электронных устройств, которые соответствуют всем стандартам качества.
Промежуточные реле от ООО «НТК Приборэнерго» отличаются долговечностью, стабильной работой и доступной ценой, что делает их выгодным выбором как для промышленных предприятий, так и для частных заказчиков.
Приобретая реле у российского производителя, вы не только получаете качественное оборудование, но и экономите на логистике, поскольку продукция изготавливается и поставляется внутри страны. Выбирая отечественного производителя, вы можете быть уверены в оперативной доставке и профессиональной технической поддержке.
