RS485 Series Surge Protection Devices (SPD)

By popularity Alphabetically By price

New

Quick view

SPD RS485 (version 1)

Few

1 668 rub./pcs.

- +

В корзину

New

Hit

Recommend

Quick view

SPD RS485 (version 2)

Few

1 139 rub./pcs.

- +

В корзину

Название	N, пар	Uном	Iном	In(8/20)	R	Rсогл	Pрасс
RS485-1-R-1500	1	6	0,25	20	4,7	-	1500
RS485-1-R-3000	1	6	0,25	20	4,7	-	3000
RS485-2-R-1500	2	6	0,25	20	4,7	-	1500
RS485-2-R-3000	2	6	0,25	20	4,7	-	3000
RS485-1-RT-1500	1	6	0,25	20	4,7	есть	1500
RS485-1-RT-3000	1	6	0,25	20	4,7	есть	3000
RS485-2-RT-1500	2	6	0,25	20	4,7	есть	1500
RS485-2-RT-3000	2	6	0,25	20	4,7	есть	3000
RS485-1-M-1500	1	6	0,25	20	1,5	-	1500
RS485-1-M-3000	1	6	0,25	20	1,5	-	3000
RS485-2-M-1500	2	6	0,25	20	1,5	-	1500
RS485-2-M-3000	2	6	0,25	20	1,5	-	3000
RS485-1-MT-1500	1	6	0,25	20	1,5	есть	1500
RS485-1-MT-3000	1	6	0,25	20	1,5	есть	3000
RS485-2-MT-1500	2	6	0,25	20	1,5	есть	1500
RS485-2-MT-3000	2	6	0,25	20	1,5	есть	3000

Обозначение:

N, пар - количество защищаемых пар проводников
Uном - номинальное напряжение, В
Iном - номинальный ток, А
In(8/20) - номинальный разрядный ток In(8/20), кА
R - вносимое в линию сопротивление, Ом
Rсогл - наличие согласующего резистора 120 Ом
Pрасс - максимальная рассеиваемая мощность TVS-диодов, Вт

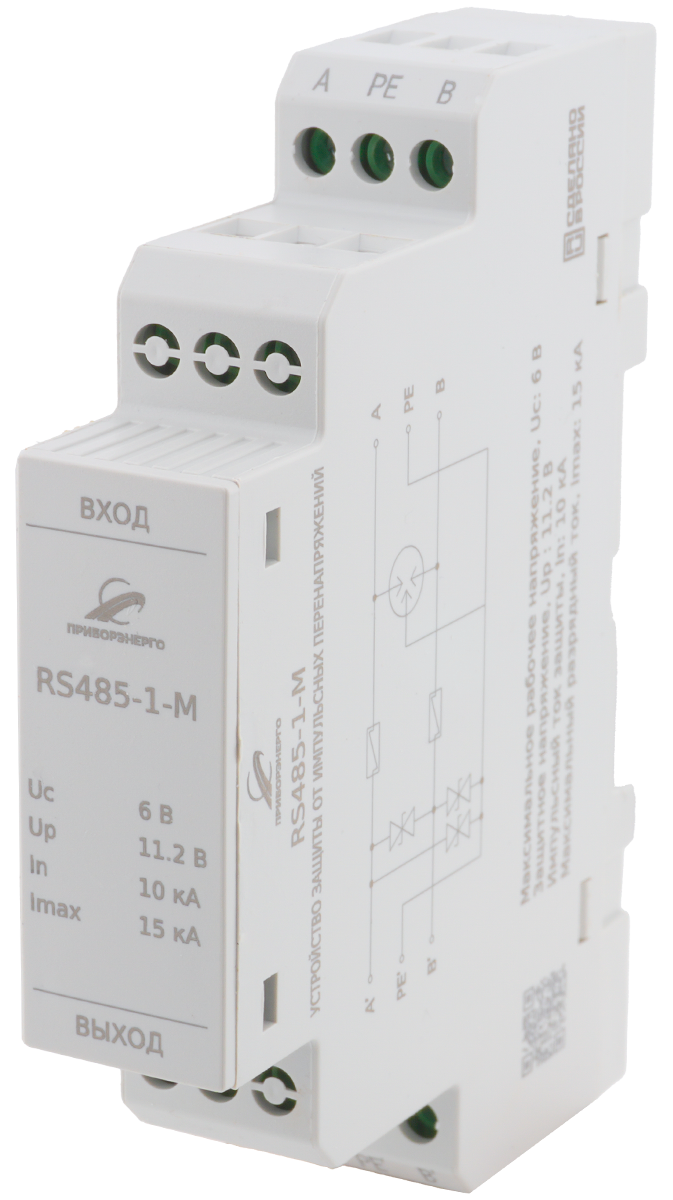

RS485 series surge protection devices (SPDs) are manufactured while using multi-stage protection circuits. They are used to protect communication circuits, working with RS-485 protocol. A gas-filled surge arrester is used as a rough protection in the circuits and as the fine protection element - a transient voltage suppressor (TVS), as well as in some transient blocking unit (TBU) versions from Bourns company.

Such a solution contributes to high diverting ability achievement, a sufficiently low threshold for the protection (the operating voltage of the SPD) and a high response speed. SPD data are connected in RS-485 interface circuit. There is a chance to connect both shielded and non-shielded RS485 interface lines.
