УЗИП от грозы: как молния попадает в дом и что реально защищает технику

Техника горит от грозы не потому, что молния бьёт в дом. Прямое попадание — редкость. В подавляющем большинстве случаев импульс приходит по проводам от разряда, который случился в стороне, иногда за десятки километров от объекта. Именно от этого защищает УЗИП.

Громоотвод от этого не защищает вообще. Внешняя молниезащита спасает конструкцию здания от разрушения и пожара, но не имеет отношения к сохранности электроники. Более того, дом с молниеотводом нуждается в УЗИП сильнее, чем дом без него, — ниже разберём, почему.

Из статьи вы узнаете, какими путями гроза добирается до техники, чем внешняя молниезащита отличается от внутренней, какой УЗИП нужен в вашей ситуации и что из популярных «средств защиты» на самом деле не работает.

источник: magnific.com

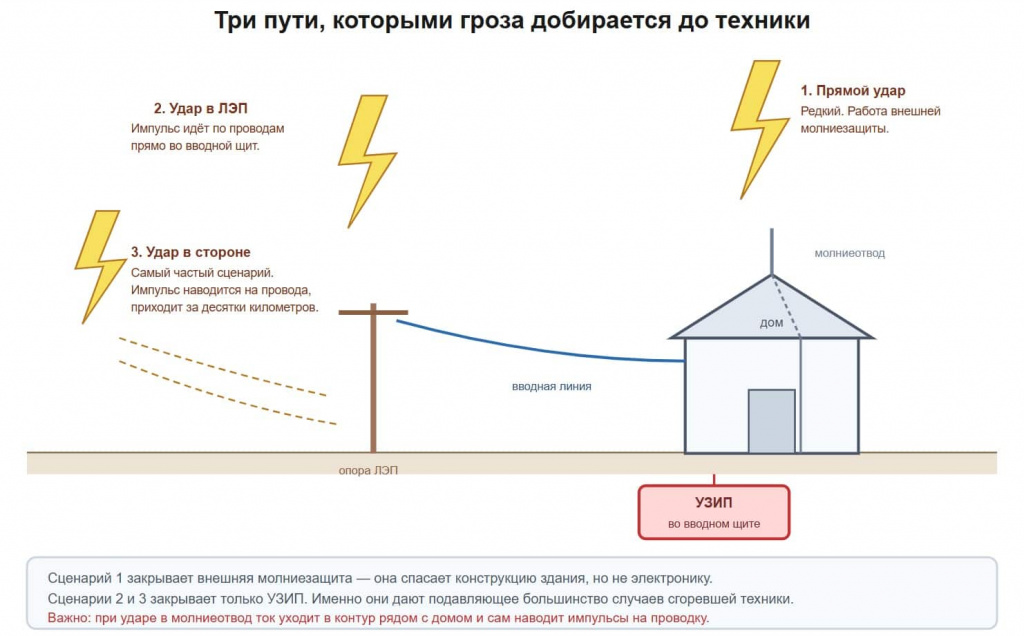

Три сценария: как гроза добирается до вашей техники

Угроза от грозы не одна, а три, и они принципиально различаются по вероятности и по тому, чем закрываются.

Сценарий 1. Прямой удар в здание

Самый разрушительный, но и самый редкий сценарий. Ток молнии проходит через конструкции здания в землю, вызывая пожар и механические повреждения. Здесь работает внешняя молниезащита: молниеприёмник перехватывает разряд, токоотводы уводят его в заземлитель. УЗИП в этом сценарии играет вторичную роль — он не может принять на себя ток прямого удара целиком, его задача ограничить то, что дойдёт до внутренней сети.

Сценарий 2. Удар в воздушную линию электропередачи

Молния попадает в провода на опорах, и импульс распространяется по линии, приходя прямо во вводной щит дома. Никакая внешняя молниезащита здания от этого не спасает — угроза приходит не сверху, а по вводному кабелю. Это основной аргумент в пользу УЗИП класса I для домов с воздушным вводом.

Сценарий 3. Удар в стороне и наведённые импульсы

Самый частый сценарий и причина большинства случаев сгоревшей техники. Разряд происходит в стороне — в дерево, в землю, в соседнее строение, в линию за несколько километров. Электромагнитное поле разряда наводит импульс на любые протяжённые проводники: вводную линию, внутреннюю проводку, антенный и сетевой кабели. Импульс от разряда способен прийти по проводам с расстояния в десятки километров, и за грозовой сезон таких воздействий на дом приходится не одно.

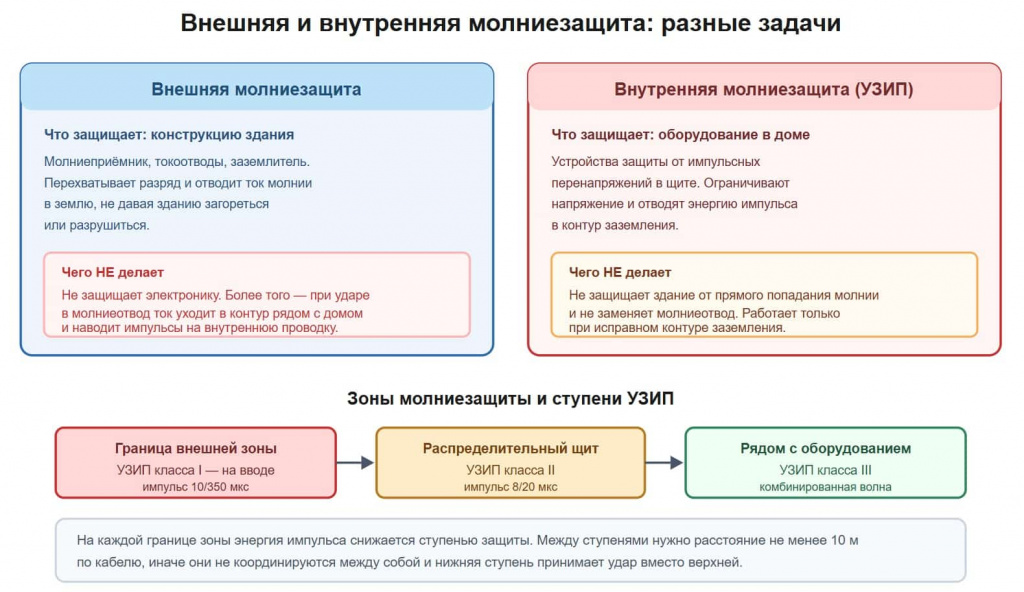

Почему громоотвод не спасает технику, а иногда вредит ей

Это ключевой момент, который переворачивает привычное представление о защите от грозы.

Две системы, две разные задачи

Внешняя молниезащита — это молниеприёмник, токоотводы и заземлитель. Её задача: перехватить разряд и увести ток молнии в землю, не дав зданию загореться или разрушиться. Она защищает конструкцию и людей внутри неё.

Внутренняя молниезащита — это УЗИП в электрощите. Её задача: ограничить импульсное перенапряжение, которое пришло по проводам, и отвести энергию импульса в контур заземления. Она защищает оборудование.

Это две независимые системы. Наличие одной не отменяет необходимости другой, и подменять их друг другом нельзя.

Контринтуитивный момент: молниеотвод повышает требования к УЗИП

При ударе молнии в молниеотвод ток уходит в контур заземления прямо рядом с домом. Растекаясь по грунту, он создаёт мощное электромагнитное поле, которое наводит импульсы на всю внутреннюю проводку объекта — силовую и слаботочную. Кроме того, потенциал контура заземления кратковременно поднимается, и разница потенциалов между заземлением и приходящей линией сама становится источником опасного напряжения.

Практический вывод получается обратным интуиции: дом с внешней молниезащитой требует УЗИП класса I обязательно, тогда как дом без молниеотвода и с подземным кабельным вводом может обойтись устройством класса II. Наличие громоотвода — не повод сэкономить на УЗИП, а причина выбрать более серьёзный класс.

Зоны молниезащиты: где какой УЗИП работает

Подбор ступеней защиты строится на концепции зон молниезащиты. Смысл её простой: пространство делится на зоны с убывающим уровнем угрозы, и на каждой границе стоит своя ступень защиты, снижающая энергию импульса.

• Граница внешней зоны — ввод в здание. Здесь ставится УЗИП класса I, испытанный импульсом 10/350 мкс, который моделирует прямое воздействие тока молнии.

• Распределительный щит внутри здания. Здесь работает УЗИП класса II, испытанный импульсом 8/20 мкс, — он снимает наведённые и коммутационные перенапряжения и остаточное напряжение после первой ступени.

• Непосредственно у оборудования. УЗИП класса III защищает чувствительную технику от того, что осталось после двух предыдущих ступеней.

Между ступенями должно быть не менее 10 м по кабелю — иначе они не координируются между собой, и нижняя ступень принимает удар вместо верхней. Подробный разбор классов и параметров приведён в статье о выборе номинала УЗИП.

Какой УЗИП нужен от грозы

Класс устройства определяется не мощностью гроз в регионе, а типом ввода и наличием внешней молниезащиты.

Подбор конкретных параметров — максимального рабочего напряжения Uc, разрядных токов In и Imax, уровня защиты Up — разобран отдельно в статье о выборе номинала УЗИП. Схема подключения зависит от системы заземления объекта: «3+1» для TT, «4+0» для TN-S, «3+0» для TN-C.

Что не защищает от грозы

На эти средства часто рассчитывают вместо УЗИП, и это приводит к потере техники.

Сетевой фильтр. Внутри бытового «пилота» стоит маломощный варистор, рассчитанный на бытовые помехи и энергию в единицы джоулей. Грозовой импульс он не удержит: варистор будет разрушен, а импульс пройдёт дальше. Слово «защита от перенапряжений» на упаковке относится к совсем другому масштабу энергии.

Источник бесперебойного питания. ИБП обеспечивает работу техники при отключении электричества и сглаживает просадки. Гасить грозовой импульс он не предназначен, а сам при этом может выйти из строя.

Стабилизатор напряжения. Выравнивает уровень напряжения в рабочем диапазоне, но импульс микросекундной длительности проходит через него насквозь: стабилизатор работает на другом масштабе времени.

Реле напряжения. Незаменимо при обрыве нуля и длительных отклонениях, но контакты реле размыкаются за миллисекунды, а импульс длится микросекунды — он успевает пройти раньше. Подробнее о разнице устройств — в отдельной статье.

Выдернутая из розетки вилка. Работает для конкретного прибора, но не помогает встроенной технике, электрокотлу, системе отопления, роутеру, охранной сигнализации и всему, что нельзя обесточить. Кроме того, при сильном импульсе разряд способен перекрыть воздушный промежуток в розетке.

Что делать во время грозы

Если в щите установлен исправный УЗИП подходящего класса и есть работоспособное заземление, специальных действий во время грозы не требуется — система для того и нужна, чтобы не бегать по дому и не выдёргивать вилки.

Если защиты нет или вы не уверены в её состоянии, имеет смысл отключить на время сильной грозы наиболее дорогую и чувствительную технику: компьютер, телевизор, сетевое оборудование. Отключать нужно не только питание, но и слаботочные линии — антенный кабель, витую пару, кабель от домофона.

Про слаботочку отдельно. Это второй, часто забываемый путь входа импульса в дом. Антенна на крыше, длинная линия Ethernet до уличной камеры, кабель домофона — всё это протяжённые проводники, на которые импульс наводится не хуже, чем на силовую линию. Причём рабочие напряжения там единицы вольт, и порог повреждения оборудования несопоставимо ниже. Для таких линий существуют отдельные УЗИП, о которых рассказано в материале о защите слаботочных сетей.

Почему УЗИП перестаёт защищать после нескольких гроз

Варистор внутри устройства расходует ресурс с каждым принятым импульсом. Устройство не выходит из строя после первого срабатывания — оно рассчитано на многократную работу, — но постепенно деградирует. В зоне с высокой грозовой активностью ресурс может исчерпаться за пару сезонов.

Отработавшее устройство сообщает об этом индикатором состояния: зелёное окно означает исправность, красное — что модуль или картридж подлежит замене. Осмотр щита после сильной грозы — правило, которое стоит соблюдать: устройство могло принять удар и исчерпать ресурс, а вы об этом не узнаете, пока не посмотрите.

Есть и косвенный признак: если УЗО начало отключаться без видимой причины и не в грозу, дело может быть в деградировавшем варисторе, дающем постоянный ток утечки в PE. Подробно о методах проверки — в статье о проверке УЗИП.

Что проверить в щите перед грозовым сезоном

Короткий регламент, который имеет смысл выполнить весной, до начала активных гроз.

1. Обесточьте щит. Отключите вводной автоматический выключатель и убедитесь в отсутствии напряжения указателем.

2. Осмотрите УЗИП. Проверьте корпус на отсутствие копоти, вздутия и трещин, а изоляцию подходящих проводников — на потемнение. Любой такой признак означает замену модуля.

3. Проверьте индикатор состояния. Зелёное окно — устройство готово к работе, красное — модуль или картридж отработал и подлежит замене до начала сезона.

4. Проверьте цепь заземления. Убедитесь, что проводник от клеммы PE устройства до шины заземления цел, имеет сечение не менее 4 мм² по меди и длину не более 0,5 м. Осмотрите контур заземления снаружи на предмет коррозии.

5. Подтяните контактные соединения. Ослабленные клеммы дают локальный перегрев и увеличивают остаточное напряжение при срабатывании устройства. Используйте динамометрическую отвёртку.

6. Сверьте номинал защитного автомата. Автомат перед УЗИП не должен превышать значение, указанное в паспорте конкретной модели устройства.

7. Проверьте защиту слаботочных линий. Если в дом заходят антенный кабель, витая пара к уличным камерам или линия домофона, убедитесь, что на них установлены соответствующие УЗИП и они исправны.

Часто задаваемые вопросы

Спасёт ли УЗИП от прямого удара молнии в дом?

Полностью — нет. При прямом попадании основную энергию должна принять внешняя молниезащита: молниеприёмник, токоотводы и заземлитель. УЗИП класса I ограничивает то, что дойдёт до внутренней сети, но заменить молниеотвод он не может.

Нужен ли УЗИП, если на доме есть громоотвод?

Нужен, причём класса I обязательно. При ударе в молниеотвод ток уходит в контур заземления рядом с домом и наводит импульсы на всю внутреннюю проводку. Наличие внешней молниезащиты повышает требования к УЗИП, а не отменяет его.

Нужен ли УЗИП в квартире на верхнем этаже?

Прямое попадание молнии в квартиру исключено — за здание отвечает молниезащита дома. Но импульсы приходят по внутридомовым сетям от подстанции и от разрядов поблизости, поэтому УЗИП типа 2 в квартирном щите остаётся оправданным.

Поможет ли обычный сетевой фильтр защитить технику от грозы?

Нет. В бытовом сетевом фильтре стоит маломощный варистор, рассчитанный на энергию в единицы джоулей и обычные бытовые помехи. Грозовой импульс он не удержит и будет разрушен, пропустив перенапряжение дальше.

Надо ли выдёргивать технику из розетки во время грозы?

При исправном УЗИП и работающем заземлении это не требуется. Если защиты нет, отключить дорогую технику на время сильной грозы имеет смысл — вместе со слаботочными линиями: антенным кабелем, витой парой, кабелем домофона.

На каком расстоянии молния опасна для техники?

Прямое воздействие требует близкого разряда, но наведённый импульс способен прийти по проводам от разряда, случившегося за десятки километров. Именно поэтому большинство случаев сгоревшей техники не связано с молнией, ударившей рядом.

Сколько гроз выдержит УЗИП?

Устройство рассчитано на многократную работу и не выходит из строя после первого срабатывания, но варистор расходует ресурс с каждым импульсом. В зоне с высокой грозовой активностью ресурс может исчерпаться за пару сезонов, поэтому ориентироваться нужно на индикатор состояния, а не на срок службы.

Нужен ли УЗИП, если грозы у нас редкие?

Стоит учитывать, что УЗИП защищает не только от грозовых, но и от коммутационных перенапряжений, которые возникают в сети постоянно: при пусках мощных двигателей, срабатывании пускателей, работе сварочного оборудования. Даже в регионе с редкими грозами устройство работает не вхолостую.

Где купить УЗИП

Подобрать УЗИП нужного класса под тип ввода, наличие внешней молниезащиты и систему заземления объекта можно у компании «НТК Приборэнерго»: собственное производство, модельный ряд устройств классов I, II, III и комбинированных решений I+II, техническая поддержка при проектировании схемы защиты.

Заключение

Главная угроза от грозы — не прямое попадание в дом, а импульс, приходящий по проводам от разряда в стороне. От этого не спасает ни громоотвод, ни сетевой фильтр, ни стабилизатор: работает только УЗИП в щите при исправном контуре заземления.

Класс устройства определяется типом ввода и наличием внешней молниезащиты. Воздушный ввод или молниеотвод на доме — нужен класс I или комбинированный I+II. Подземный кабельный ввод без молниезащиты — достаточно класса II. И в обоих случаях стоит помнить, что ресурс устройства расходуется, а состояние показывает индикатор.
