Реле контроля напряжения то и дело обесточивает дом, хотя техника не жалуется, а свет у соседей не мигает? Прежде чем менять прибор, стоит понять источник проблемы: примерно в трети рекламаций причина не в реле, а в качестве самой сети — просадках при пуске мощной нагрузки, плохом контакте на вводе или обрыве нуля на опоре. Для Ленинградской области с её протяжёнными воздушными линиями это особенно частый сценарий. Разберём пошагово, как отличить неисправный прибор от честно отработавшей защиты.

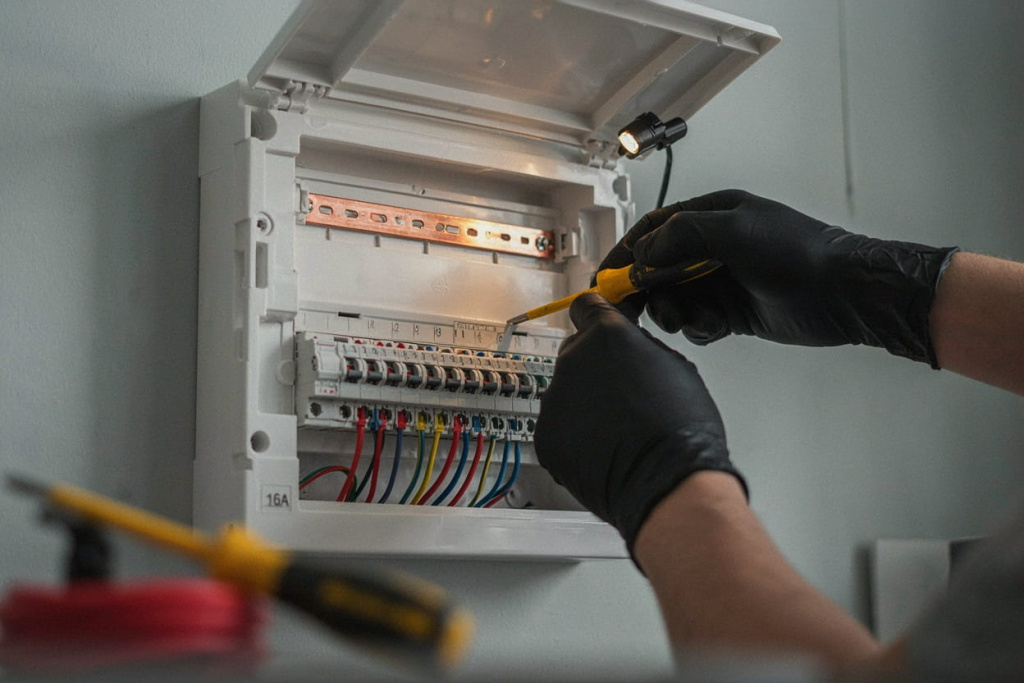

источник: magnific.com
Сначала — что означает срабатывание
Реле напряжения — не бинарный индикатор «сломано / работает». Оно добросовестно реагирует на то, что видит на клеммах. Отключение почти всегда означает одно из трёх:
-
напряжение в сети действительно вышло за уставки — реле сработало правильно;
-
уставки выставлены слишком узко для реальных колебаний вашей сети — реле «дуто» правильное, но настройки не подходят;
-
сам прибор неисправен — тогда отключения хаотичны и не совпадают ни с чем измеримым.
Диагностика — это последовательное исключение первых двух вариантов. Только когда все объективные причины закрыты, есть смысл говорить о браке или выработке ресурса контактов.
Проверка №1: журнал срабатываний и время суток
У большинства реле контроля напряжения (в том числе линейки VCR) есть индикация текущего значения на дисплее или световая индикация режима — «перенапряжение» / «понижение» / «норма». Первый шаг — не трогать настройки, а просто фиксировать, в какой момент и при каком показании происходит отключение.
Заведите таблицу на несколько дней:
|
Дата/время |
Показание перед отключением |
Что включалось рядом (эл. чайник, стиральная машина, сварка у соседей) |
Погода |
|
|
|
|
|
Если отключения группируются по вечерам (18:00–23:00, пиковая нагрузка на линию) или по выходным на дачных массивах — это почти всегда сетевая просадка, а не поломка прибора. Если совпадают с грозой, сильным ветром или мокрым снегом — стоит подозревать повреждение на воздушной линии, что для СНТ и посёлков Ленобласти встречается регулярно из-за деревьев и обледенения проводов.
Проверка №2: замер напряжения независимым прибором
Возьмите обычный мультиметр (не тот, что встроен в реле) и замерьте напряжение фаза–ноль в розетке рядом со щитом в тот момент, когда реле показывает аварию либо сразу после срабатывания, пока причина ещё не устранилась сама.
Порядок действий:
-
Переведите мультиметр в режим измерения переменного напряжения (диапазон 200–750 В).
-
Приложите щупы к фазе и нулю в розетке, расположенной до реле (если такая есть) — это покажет, что приходит из сети.
-
Затем замерьте на розетке после реле — покажет, что реле реально пропускает.
-
Сравните оба значения с показанием на дисплее реле.
Если независимый замер до реле подтверждает выход за пределы уставок — прибор работает верно, вопрос в настройках или в сети. Если замер в норме, а реле показывает аварию, — проблема в измерительной цепи самого прибора или в контакте на его клеммах.
Проверка №3: нагрузочная просадка при пуске мощного потребителя
Отдельная и очень частая история для частных домов: скважинный насос, компрессор, сварочный аппарат или мощный электроинструмент при пуске создают кратковременный (доли секунды — единицы секунд) провал напряжения. Если ввод дома слабый или подводящий кабель длинный и тонкого сечения, этот провал может уйти ниже уставки Umin.
Как проверить: включите подозреваемый потребитель и одновременно наблюдайте за показанием реле. Если провал совпадает по времени с пуском — дело не в реле и не в сети «вообще», а в качестве питающей линии конкретно этого дома или в недостаточном сечении провода от опоры до щита.
Решения по приоритету:
-
Увеличить сечение вводного кабеля или заменить провод СИП на больший сечение — устраняет причину, а не следствие.
-
Уменьшить нижнюю задержку срабатывания на реле, если модель это допускает и провал действительно кратковременный и безопасный для остальной техники.
-
Развести мощный потребитель на отдельную группу с собственным более мягким пуском (для насосов — устройство плавного пуска).
Опускать нижний порог уставки просто «чтобы не отключалось» не стоит — тогда реле перестаёт защищать остальную технику от реальных провалов.
Проверка №4: контакт на клеммах и на вводе
Ложные, хаотичные отключения без видимой причины часто объясняются банальным плохим контактом — не в самом реле, а в клеммнике на входе.
Проверка обесточенным щитом:
-
Отключите вводной автомат, убедитесь в отсутствии напряжения указателем.
-
Осмотрите клеммы питания реле — фаза, ноль — на предмет подгара, потемнения изоляции жилы, следов нагрева пластика клеммника.
-
Затяните винт клеммы отвёрткой с нужным моментом — ослабленный контакт при токовой нагрузке греется и создаёт скачки сопротивления, которые реле воспринимает как просадку.
-
Проверьте, не окислена ли жила на алюминиевом вводе (типично для старых домов и дачных линий) — алюминий требует периодической протяжки клемм чаще, чем медь.
Отдельно стоит проверить клемму N на самом реле: поскольку прибор измеряет разность фаза-ноль, плохой контакт именно на нулевой клемме реле даёт картину «то заниженное, то нормальное напряжение» без всякой связи с реальной сетью.
Когда виновата воздушная линия: признаки обрыва нуля
Обрыв нуля на магистрали или на отгоревшем присоединении к опоре — самая тяжёлая по последствиям авария в частном секторе. Отличительные признаки:
-
напряжение на фазе резко подскакивает (может доходить до линейного значения, около 380 В), одновременно с этим у соседей на других фазах может, наоборот, просесть освещение;
-
реле напряжения фиксирует явное перенапряжение, а не колебание в пределах 10–15 В;
-
проблема совпадает по времени с сильным ветром, обледенением проводов, падением ветки на линию или земляными работами рядом с трассой кабеля.
Если реле зафиксировало и отключило именно такой скачок — это не повод менять прибор, а повод обратиться в сетевую организацию с показаниями и временем события. Реле в этой ситуации отработало ровно ту задачу, для которой его ставили: не дало сгореть технике при аварии на линии, которую вы физически не контролируете.
Когда виновато реле: признаки настоящей неисправности
После исключения сетевых причин смотрите на сам прибор:
-
Показание на дисплее заведомо неадекватно — например, 0 В или явно завышенное значение при заведомо исправной сети, подтверждённой независимым мультиметром.
-
Щёлкающий звук реле без изменения показаний — контакты «залипают» или дребезжат сами по себе.
-
Отключения происходят без всякой системы, не коррелируют ни с временем суток, ни с погодой, ни с нагрузкой, ни с показаниями независимого прибора.
-
Визуальные следы: запах гари, потемнение корпуса, вздутие у элементов на плате (видно, если снять крышку обесточенного прибора).
-
Прибор не реагирует на изменение уставок — выставляете новый порог, а поведение не меняется.
При таких признаках — не пытайтесь разбирать и ремонтировать реле самостоятельно: внутри модуля есть цепи, гальванически связанные с сетью 220/380 В. Обратитесь в техподдержку производителя с серийным номером и датой покупки; на приборы линейки VCR действует гарантия, срок которой уточняйте на карточке товара при заказе.
Частые ошибки при диагностике
Меняют прибор на такой же, не выяснив причину. Если дело было в обрыве нуля на линии или в слабом сечении провода, новое реле отработает точно так же при следующей аварии — это не брак, а корректная защита.
Опускают уставку Umin «в ноль», чтобы не мешало. Реле перестаёт выполнять свою функцию, а техника остаётся без защиты от реального понижения.
Проверяют напряжение только встроенным дисплеем реле. Если сомневаетесь в показаниях самого прибора, замер нужен независимым мультиметром в другой точке цепи.
Игнорируют затяжку клемм при плановом обслуживании. Ослабление контакта — процесс постепенный, особенно на алюминиевом вводе; профилактическая протяжка раз в год снимает половину «необъяснимых» срабатываний.
Путают срабатывание УЗО и реле напряжения. Это разные устройства с разным принципом действия; если выбило автомат или УЗО, а не реле — диагностика будет другой.
Часто задваемые вопросы
Реле напряжения щёлкает и отключается каждые несколько минут — это поломка?
Не обязательно. Сначала сравните показание реле с независимым замером мультиметром в этот же момент. Если сеть на самом деле «гуляет» в этом диапазоне — реле работает верно, и нужно либо решать проблему сети, либо корректировать уставки под реальный разброс напряжения.
Как отличить обрыв нуля на линии от неисправности реле?
При обрыве нуля напряжение обычно уходит значительно выше нормы (к линейному значению), а не колеблется в пределах 10–20 В. Событие совпадает с погодными факторами или авариями на линии и затрагивает весь дом, а не работает избирательно.
Можно ли доверять показаниям дисплея самого реле при диагностике?
Как первичный ориентир — да, но для подтверждения аварийного события лучше подтвердить его независимым мультиметром в другой точке цепи, особенно если подозреваете неисправность именно измерительной части прибора.
Нужно ли менять реле, если оно постоянно отключается из-за пуска насоса?
Нет, обычно достаточно проверить сечение вводного кабеля и рассмотреть устройство плавного пуска для насоса. Опускать порог срабатывания реле — временная мера, а не решение проблемы.
Что делать, если сработала настоящая авария и что-то из техники всё же пострадало?
Зафиксируйте время и показания реле, обратитесь в сетевую организацию с актом. Наличие корректно сработавшего реле напряжения — весомый аргумент при разбирательстве причин аварии.

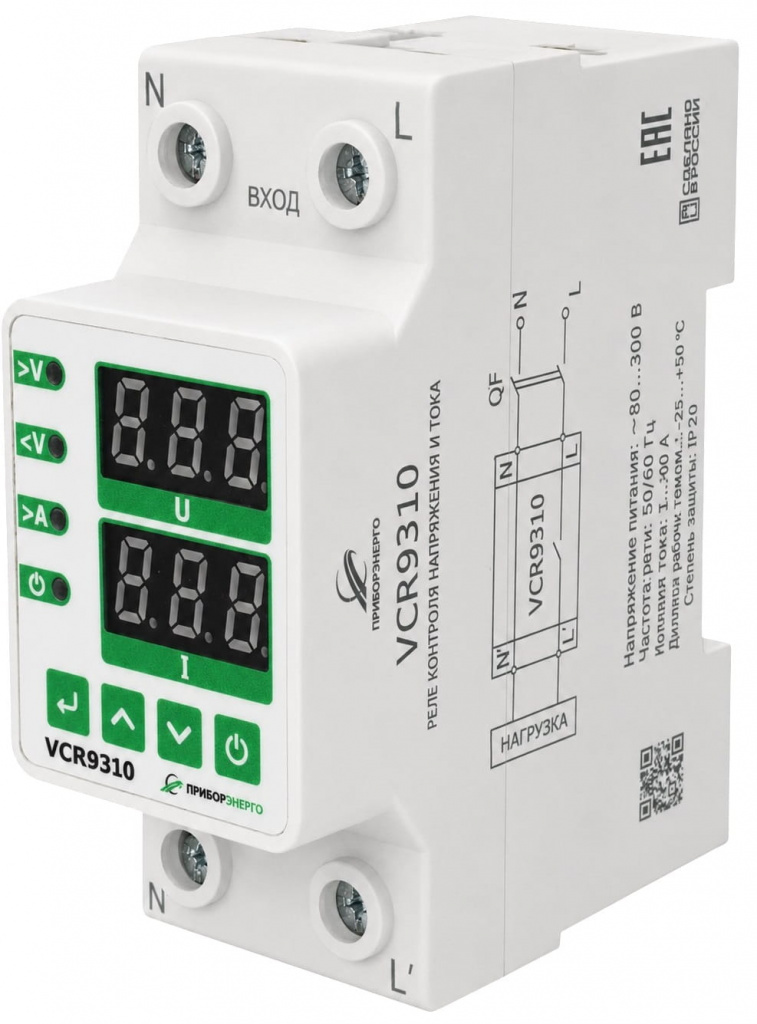

Где купить реле напряжения в Санкт-Петербурге
Когда диагностика показала, что дело действительно в приборе, или вам нужна модель с более гибкими уставками и выдержками, логично обратиться напрямую к изготовителю. Компания «НТК Приборэнерго» в Санкт-Петербурге — производитель реле напряжения и реле контроля фаз.
У вас есть возможность выбрать прибор под конкретные условия: квартиру с однофазным вводом, частный дом с воздушной линией или объект с трёхфазной сетью 380 В. Подбор ведётся по номинальному току, числу контролируемых фаз и набору функций — от базовой защиты до моделей с регулируемой задержкой и индикацией. Все характеристики приведены в карточках товаров, а если остаются вопросы по настройке или совместимости с УЗО в вашем щите, их можно задать специалисту.
Реле контроля напряжения и тока производства «НТК Приборэнерго»
Заключение
Прежде чем менять реле, стоит потратить час на объективную проверку: журнал срабатываний, независимый замер, тест под нагрузкой и осмотр клемм закрывают большинство «необъяснимых» отключений. Если после всех проверок прибор остаётся под подозрением — это повод обратиться за диагностикой к производителю, а не искать похожую модель другого бренда наугад.
Реле контроля напряжения линейки VCR мы разрабатываем и производим сами: КБ и производственная площадка находятся в Чебоксарах, каждый прибор проходит испытания на собственном стенде перед отгрузкой. Для заказчиков из Санкт-Петербурга и Ленинградской области отгрузка идёт напрямую с завода, а вопросы по диагностике можно задать инженеру техподдержки без посредников.
