Внеплановые остановки технологических линий из-за повреждения изоляции — одна из самых дорогостоящих проблем на промышленных объектах. По оценкам отраслевых экспертов, средние потери от одного такого события на предприятии среднего масштаба могут достигать 2-3 миллионов рублей с учетом простоя оборудования, затрат на ремонт и упущенной прибыли. Для предприятий в Пушкино и пригородах Санкт-Петербурга проблема усугубляется климатическими факторами: высокая влажность и перепады температур ускоряют деградацию изоляции.
Наша компания внедрила реле контроля изоляции РКИ-1 на одном из промышленных объектов в Пушкино. В этом материале — реальный кейс с цифрами и прямым отзывом главного энергетика предприятия.
источник: magnific.com
Задача заказчика до внедрения
Объект — предприятие по производству строительных материалов в Пушкино, работающее в две смены. Проблема: периодические ложные срабатывания защиты и два случая пробоя изоляции на электродвигателях насосного оборудования за последние 12 месяцев.
Исходные данные:
|
Параметр |
Значение |
|
Тип сети |
3-фазная, 380 В, изолированная нейтраль |
|
Количество силовых шкафов |
8 единиц |
|
Критичное оборудование |
Насосы и вентиляторы, 15 электродвигателей |
|
Сопротивление изоляции в норме |
> 2 МОм |
|
Фактические замеры |
периодические падения до 200-300 кОм |
Проблема была в том, что стандартные системы автоматики не давали непрерывного мониторинга состояния изоляции. Инженеры проводили плановые замеры мегаомметром, но деградация изоляции происходила между проверками. Первое аварийное отключение произошло в ночную смену — простой линии составил 4 часа.
Заказчик сформулировал требования: непрерывный контроль изоляции, раннее предупреждение о снижении сопротивления, возможность интеграции с существующей системой автоматики и диспетчеризации.
Почему выбрали реле контроля изоляции Приборэнерго
Мы провели сравнительный анализ трех вариантов. Ключевыми критериями выбора были:
-
Надежность в условиях эксплуатации. Оборудование работает в цехе с повышенной запыленностью и температурными колебаниями.
-
Простота монтажа и настройки. Устройство монтируется на DIN-рейку 35 мм, настройка порога срабатывания выполняется с помощью DIP-переключателей на лицевой панели. Для запуска не потребовалось останавливать производство.
-
Функциональность. РКИ-1 DIN контролирует сопротивление изоляции в цепях постоянного, переменного и выпрямленного тока. Это важно, поскольку на объекте присутствуют все три типа цепей. Уставка срабатывания регулируется в широком диапазоне, что позволяет адаптировать устройство под конкретные условия.
-
Гибкость применения. Оборудование подходит для сетей 220 В, 380 В и выше. При снижении сопротивления изоляции ниже установленного порога РКИ выдает сигнал тревоги и может отключать питание через внешнее коммутационное устройство.
-
Цифровой интерфейс. Возможность передачи данных в систему мониторинга позволяет оператору отслеживать состояние изоляции в реальном времени на каждом участке сети.

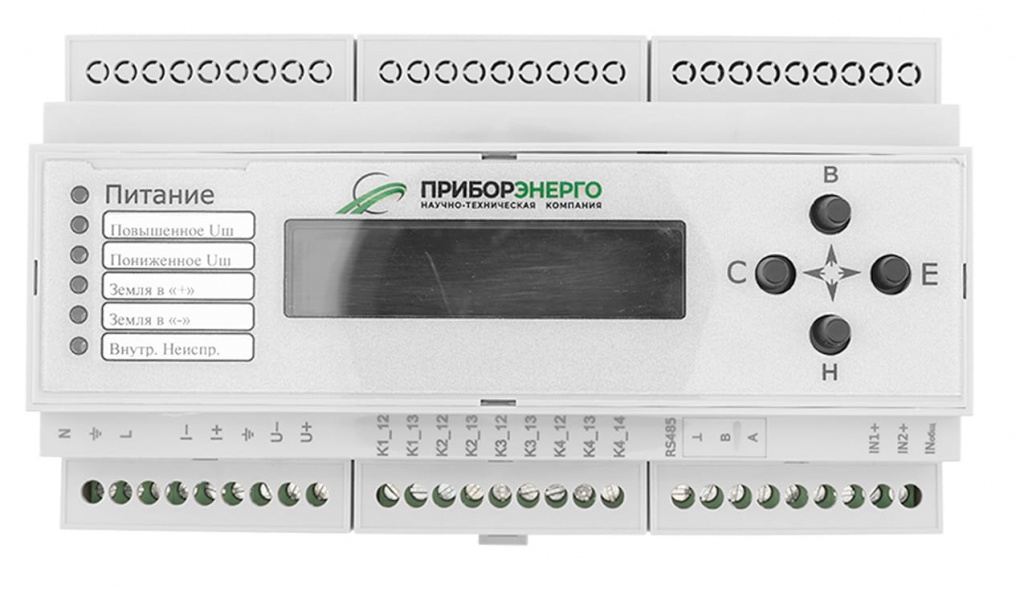

Реле контроля изоляции производства "НТК Приборэнерго"
Результаты эксплуатации и отзыв заказчика
Реле контроля изоляции РКИ-1 DIN было установлено в два этапа: сначала на два критичных насосных шкафа, затем — на все распределительные щиты. Техническое внедрение заняло три дня без остановки основного производства.
Фактические результаты за 6 месяцев эксплуатации:
-
Выявлено 2 случая снижения сопротивления изоляции ниже порога (порог установлен 150 кОм). В обоих случаях сигнал поступил до развития аварийной ситуации.
-
Предотвращен простой линии: в одном случае была повреждена изоляция кабеля ввода, во втором — контактная группа пускателя.
-
Время локализации неисправности сократилось с 3-4 часов до 40 минут за счет точной информации об участке сети.
Прямая цитата главного энергетика предприятия:
«До установки РКИ мы жили как на пороховой бочке — никогда не знали, где и когда произойдет пробой. Теперь у нас есть инструмент, который видит проблему на ранней стадии. Устройство работает стабильно, ложных срабатываний за полгода не было. Окупилось за счет предотвращения одного простоя, а мы поставили его на все шкафы. Рекомендую коллегам: если на вашем объекте есть ответственное оборудование с изолированной нейтралью, не экономьте на контроле изоляции.»
Экономический эффект от внедрения составил порядка 1,8 млн рублей за полгода — за счет предотвращения двух аварийных остановок и сокращения времени диагностики. Это соответствует данным отраслевых исследований: затраты на установку реле контроля изоляции окупаются в течение 6-12 месяцев.
Рекомендации от заказчика другим предприятиям региона
На основе опыта внедрения сформированы практические рекомендации для технических специалистов:
-
Определите критические цепи. Контроль изоляции необходим в первую очередь на цепях, отключение которых останавливает производство. Это насосы, вентиляция, системы управления.
-
Установите порог с учетом реальных условий. Заказчик выбрал порог 150 кОм — достаточно для раннего обнаружения, но без риска ложных срабатываний. Для других условий этот порог может быть изменен.
-
Включите РКИ в систему диспетчеризации. Передача данных на пульт оператора значительно ускоряет локализацию неисправности.
-
Плановое обслуживание. Даже при наличии автоматического контроля рекомендуется проводить проверку изоляции мегаомметром в рамках ежегодного ТО. РКИ — это инструмент непрерывного мониторинга, а не замена профилактических работ.
Часто задаваемые вопросы
1. Что такое реле контроля изоляции и чем оно отличается от УЗО?
Реле контроля изоляции (РКИ) измеряет сопротивление изоляции в сети и предупреждает о его снижении, чаще всего без отключения. УЗО реагирует на дифференциальный ток при утечке и отключает питание. РКИ позволяет обнаружить проблему на стадии ухудшения изоляции, а не в момент аварии.
2. Для каких сетей подходит реле контроля изоляции РКИ-1 DIN?
Устройство предназначено для сетей постоянного и переменного тока с изолированной нейтралью, а также для сетей с заземленной нейтралью при подключении через разделительный трансформатор. Подходит для напряжений 220 В, 380 В и выше.
3. Как часто требуется проверка работоспособности РКИ?
Проверка выполняется при плановом ТО оборудования (рекомендуется 1 раз в 6 месяцев). Само устройство имеет встроенную систему самодиагностики.
Приобрести реле контроля изоляции от производителя «НТК Приборэнерго»
Компания «НТК Приборэнерго» (Санкт-Петербург) разрабатывает и производит реле контроля изоляции РКИ-1 DIN для промышленных предприятий любого профиля.
Преимущества продукции:
-
Отечественное производство, полная импортозамещающая линейка.
-
Простая настройка DIP-переключателями без программирования.
-
Выходные сигналы: переключающий контакт для систем сигнализации и управления.
-
Гарантия 36 месяцев.
-
Наличие на складе, быстрая отгрузка в Пушкино и по всей России.
Инженеры компании проведут консультацию по выбору уставки и схеме подключения для вашего конкретного объекта. Обращайтесь, чтобы получить расчет экономической эффективности внедрения реле контроля изоляции на вашем предприятии.
