Как защитить насос от сухого хода — вопрос, который рано или поздно возникает у каждого владельца автономного водоснабжения, системы отопления или дренажной установки. «Сухой ход» (работа насоса без воды) — одна из главных причин выхода насосного оборудования из строя: по статистике, до 30% поломок скважинных и дренажных насосов происходят именно по этой причине. Отсутствие перекачиваемой жидкости приводит к перегреву двигателя, ускоренному износу подшипников и разрушению крыльчатки. Производители не признают такие случаи гарантийными, поэтому ремонт ложится на плечи владельца.
В этой статье вместе с техническими специалистами компании «НТК Приборэнерго» разберем, как защитить насос от сухого хода, какие методы защиты существуют, в каких случаях каждый из них наиболее эффективен, и как выбрать оптимальное решение для вашего типа насоса и условий эксплуатации.
Что такое «сухой ход» и чем он опасен
«Сухой ход» — это работа насоса в условиях отсутствия или недостаточного количества перекачиваемой жидкости. Вода выполняет две жизненно важные функции для насоса: охлаждает двигатель и смазывает подвижные детали. При ее отсутствии:
-
Двигатель перегревается и может выйти из строя из-за повреждения обмоток.
-
Подшипники и уплотнения разрушаются из-за сухого трения.
-
Крыльчатка деформируется, теряет балансировку и может разрушиться.
Основные причины сухого хода:
-
Истощение источника (скважина или колодец опустели).
-
Засор всасывающего фильтра или трубы.
-
Разрыв водопровода или отсоединение шланга.
-
Неправильная установка насоса (слишком высоко над зеркалом воды).
Согласно статистике, около 30% насосов выходят из строя именно по причине работы «на сухую». Производители не признают такие поломки гарантийными, поэтому ремонт ложится на плечи владельца.
Способы защиты насоса от сухого хода
Существует несколько основных методов защиты. Выбор зависит от типа насоса, источника воды и бюджета.
1. Поплавковый выключатель
Применяется в колодцах, резервуарах и дренажных системах.
Принцип работы: Поплавок с контактами плавает на поверхности воды. Когда уровень падает до критической отметки, он размыкает цепь и отключает насос.
Плюсы:
-
Недорогой и простой в установке.
-
Надежен для колодцев и открытых емкостей.
Минусы:
-
Не подходит для узких скважин (может зацепиться за стенки).
-
Может заклинивать в ограниченном пространстве.
2. Реле давления с защитой от сухого хода
Используется в системах с гидроаккумулятором.
Принцип работы: Реле отключает насос, если давление падает ниже установленного минимума (обычно 0,1–0,6 бар), что указывает на отсутствие воды.
Плюсы:
-
Компактное и универсальное решение.
-
Совместимо с большинством насосных станций.
Минусы:
-
Требует правильной настройки.
-
Может давать ложные срабатывания при большом водоразборе.
-
В системах с гидроаккумулятором не всегда эффективно: давление может поддерживаться за счет бака, и реле не сработает.
3. Датчик уровня (электродный или поплавковый)
Применяется в скважинах, колодцах и баках.
Принцип работы: Датчики контролируют уровень воды и отключают насос при критическом снижении.
Плюсы:
-
Точно определяет уровень воды.
-
Подходит для глубоких скважин (электродный вариант).
Минусы:
-
Сложнее в установке, чем поплавок.
-
Электродные датчики требуют обслуживания, со временем загрязняются и теряют изоляционные свойства.
4. Датчик потока воды (пресс-контроль)
Применяется в проточных системах без гидробака.
Принцип работы: Контролирует движение воды в трубе. Если поток прекращается, насос отключается.
Плюсы:
-
Быстро реагирует на отсутствие воды.
-
Компактный и энергоэффективный.
Минусы:
-
Не подходит для систем с большим гидроаккумулятором.
-
Может создавать избыточное давление в системе (до 10 атм).
5. Тепловая защита (встроенная термозащита)
Применяется в современных насосах с термозащитой.
Принцип работы: Встроенный термостат отключает питание при перегреве двигателя.
Плюсы:
-
Встроена во многие современные насосы.
-
Защищает не только от сухого хода, но и от перегрузок.
Минусы:
-
Срабатывает уже после перегрева, что может сократить ресурс насоса.
Шкаф управления насосом (ШУН) — комплексное решение
Наиболее эффективным решением является использование шкафа управления насосом (ШУН) со встроенными алгоритмами защиты от сухого хода. Современные ШУН могут контролировать не только давление и уровень воды, но и анализировать ток двигателя, что позволяет определить сухой ход по изменению потребляемого тока.
Преимущества использования ШУН:
-
Комплексная защита: от сухого хода, перегрузки, короткого замыкания, обрыва фаз.
-
Автоматическое управление насосом по заданным параметрам.
-
Возможность дистанционного мониторинга и управления.
-
Плавный пуск и остановка (при наличии частотного преобразователя).
Например, в шкафах управления насосами (ШУН) производства «НТК Приборэнерго» реализована защита от сухого хода по нескольким параметрам: по давлению, по току двигателя и по сигналу от внешних датчиков. Это обеспечивает надежную работу насоса даже в случае выхода из строя одного из элементов защиты.

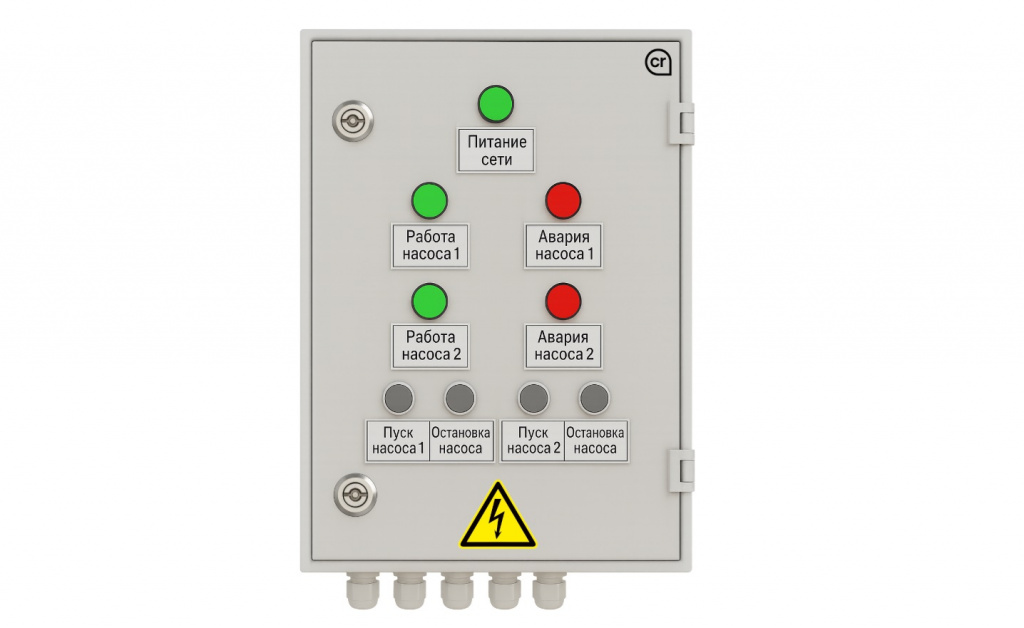

ШУН производства «НТК Приборэнерго»
Как выбрать способ защиты
Выбор метода защиты зависит от типа насоса и условий его эксплуатации:
|
Тип насоса |
Рекомендуемый способ защиты |
|
Погружной скважинный |
Реле уровня (электродное) или поплавок (если позволяет диаметр скважины) |
|
Поверхностный |
Реле давления с защитой от сухого хода + датчик потока |
|
Дренажный / колодезный |
Поплавковый выключатель |
|
Насосная станция |
Реле сухого хода или пресс-контроль |
|
Системы с частотным преобразователем |
Контроль тока двигателя (встроенная функция) + датчик потока |
Типичные ошибки при выборе защиты
-
Установка обычного реле давления без функции защиты от сухого хода не спасет насос при отсутствии воды.
-
Поплавковый выключатель в узкой скважине может заклинить.
-
Реле сухого хода без гидроаккумулятора неэффективно — возможны ложные срабатывания.
-
Игнорирование пусковых токов при выборе автоматики может привести к выходу из строя контакторов.
Рекомендуем приобрести шкаф управления насосом (ШУН) в НТК Приборэнерго
«НТК Приборэнерго» предлагает надежные шкафы управления насосами (ШУН) со встроенной защитой от сухого хода и других аварийных режимов. Наши шкафы:
-
Контролируют давление, уровень воды, ток двигателя.
-
Обеспечивают автоматический пуск и останов насоса.
-
Имеют защиту от перегрузки, КЗ и обрыва фаз.
-
Подходят для скважинных, дренажных, циркуляционных и других насосов.
-
Могут быть оснащены частотным преобразоватором для энергосбережения и плавного пуска.
Часто задаваемые вопросы
1. Как понять, что насос работает всухую?
Основные признаки — падение давления в системе ниже нормы, шумная работа насоса без подачи воды и его быстрый перегрев. В сложных случаях это определяется по току двигателя. Без защитной автоматики понять это можно только когда насос уже вышел из строя.
2. Можно ли восстановить насос после сухого хода?
Если насос отключился вовремя — восстановление возможно. Если работал всухую длительное время, то чаще всего перегорает обмотка двигателя и необходим дорогостоящий ремонт или замена. Производители обычно не признают сухой ход гарантийным случаем.
3. Какой способ защиты от сухого хода самый надежный?
Для скважин и колодцев — это датчик уровня (поплавковый или электродный). Для систем с гидроаккумулятором — комплексная защита: реле давления с функцией сухого хода + датчик протока. Оптимальное решение — использование шкафа управления насосом (ШУН) со встроенными алгоритмами защиты.
4. Спасает ли реле давления от сухого хода?
Обычное реле давления не защищает от сухого хода. Для защиты необходимо специальное реле с функцией контроля минимального давления (РДД). Оно отключает насос при падении давления ниже 0,1-0,6 бар. Но в системах с гидроаккумулятором оно не всегда эффективно, так как давление в системе может поддерживаться за счет бака.
5. Нужна ли защита от сухого хода для циркуляционного насоса?
Да, особенно в системах отопления, где возможен сброс воздуха или падение давления. Для циркуляционных насосов чаще всего используют реле давления или реле протока.
Заключение
Защита насоса от сухого хода — обязательное условие для долгой и надежной работы насосного оборудования. Выбор конкретного метода зависит от типа насоса и условий эксплуатации: для колодцев подходит поплавковый выключатель, для скважин — электродные датчики уровня, для систем с гидроаккумулятором — реле давления с функцией сухого хода. Самым надежным и эффективным решением является использование шкафа управления насосом (ШУН) со встроенными алгоритмами защиты от сухого хода, перегрузки и других аварийных режимов.
