Правильная настройка реле контроля тока и напряжения — залог надежной защиты оборудования от перегрузок, коротких замыканий и скачков напряжения. В этой статье технические специалисты ООО «НТК Приборэнерго» подробно разберут, как настроить реле контроля напряжения и тока на примере устройства VCR9421 — популярного прибора для защиты трехфазных сетей 380В.

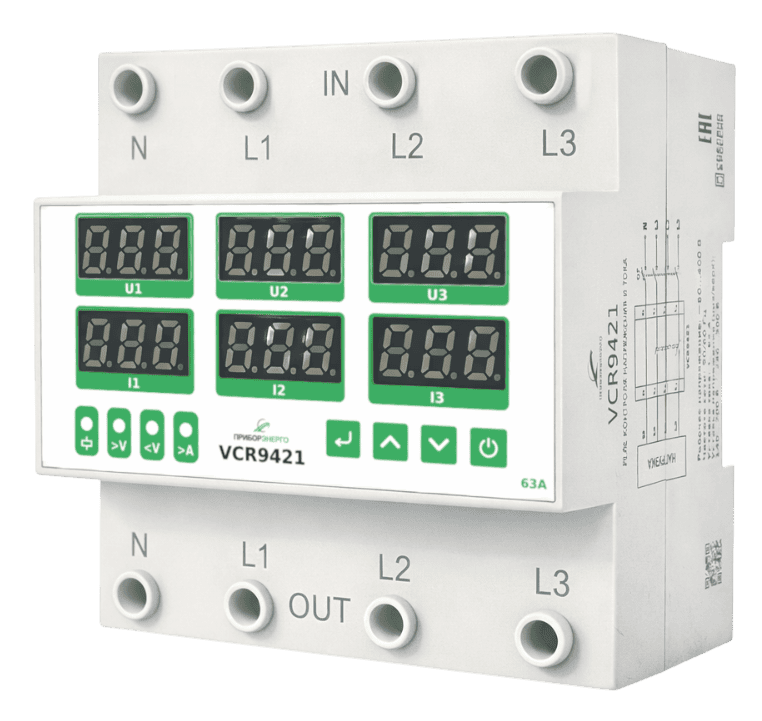

Реле контроля напряжения и тока производства «НТК Приборэнерго»
Назначение реле контроля тока и напряжения
Реле контроля тока и напряжения — это устройство, предназначенное для защиты электрооборудования от аварийных режимов работы электрической сети. Оно непрерывно контролирует:
-
Уровень напряжения по каждой фазе (защита от перенапряжения и пониженного напряжения).
-
Ток нагрузки по каждой фазе (защита от перегрузки и короткого замыкания).
При выходе контролируемых параметров за установленные пределы реле отключает нагрузку, предотвращая повреждение оборудования. После восстановления нормальных параметров сети устройство автоматически включает нагрузку (с заданной задержкой).
Где применяются такие реле:
-
В распределительных щитах промышленных предприятий.
-
В системах электроснабжения торговых и офисных центров.
-
В котельных, насосных станциях, компрессорных установках.
-
В бытовых и коммерческих электроустановках с трехфазным вводом.
Устройство реле контроля напряжения и тока
VCR9421 — это микропроцессорное устройство, предназначенное для контроля напряжения и тока в трехфазных сетях переменного тока. Оно устанавливается на стандартную DIN-рейку 35 мм в распределительном шкафу.
Основные элементы лицевой панели
Индикаторы напряжения (U1, U2, U3): цифровые трехразрядные дисплеи, отображающие текущее значение линейного напряжения по фазам. В режиме настройки используются для отображения выбранного параметра и его значения.
Индикаторы тока (I1, I2, I3): показывают фактическое значение тока нагрузки по соответствующим фазам.
Светодиоды состояния:
-
«Перенапряжение» (> V) — загорается при превышении верхнего порога.
-
«Низкое напряжение» (< V) — загорается при снижении ниже минимального уровня.
-
«Перегрузка» (> A) — сигнализирует о превышении тока.
-
Светодиод состояния выхода — горит постоянно при включенной нагрузке.
Кнопки управления:
-
↵ (Enter) — переход к выбору параметра для настройки.
-
▲ и ▼ — изменение значения параметра.
-
⚫ (Save) — сохранение установленного значения и выход в рабочий режим.

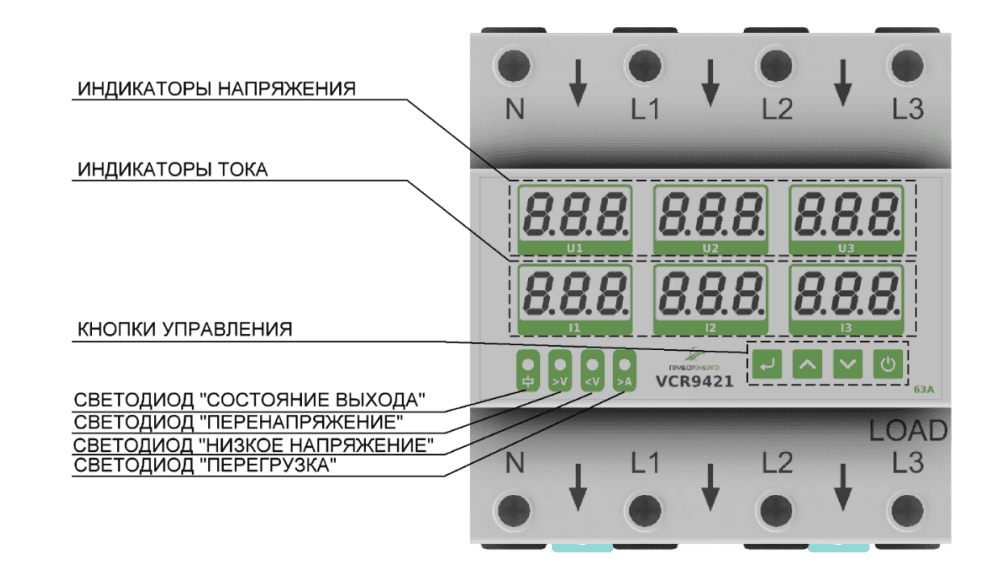

Лицевая панель реле контроля напряжения и тока VCR9421
Схема подключения реле VCR9421
Подключение выполняется квалифицированным электротехническим персоналом при снятом напряжении питающей сети.
Порядок подключения:
-
Фазные проводники L1, L2, L3 и нейтраль N питающей сети подключаются к входным клеммам устройства.
-
К выходным клеммам L1', L2', L3' и N' подключаются соответствующие проводники нагрузки.
-
Защитный проводник PE через устройство не пропускается и подключается напрямую к шине защитного заземления.
-
На выходе устройства допускается установка дополнительного автоматического выключателя (QF2) и УЗО.
Важно: при подключении необходимо зачистить концы проводов на длину 10 ± 0,5 мм. Для подключения рекомендуется применять гибкий многожильный провод, соответствующий сечению клемм. Затяжку клемм выполнять отверткой с шириной жала не более 6 мм, моментом затяжки около 2,4 Н·м.

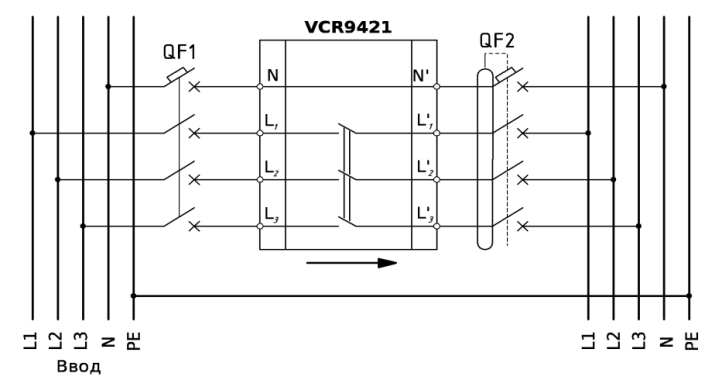

Схема подключения реле контроля напряжения и тока
Пошаговая настройка реле
Рассмотрим настройку реле контроля тока и напряжения на примере VCR9421.
Вход в меню настроек
Для входа в меню нажмите кнопку ↵. На индикаторе напряжения отобразится код выбранного параметра (P-1 … P-6), а на индикаторе тока — его текущее значение.
Параметры настройки (P-1 … P-6)
|
Код |
Параметр |
Диапазон |
Значение по умолчанию |
Описание |
|
P-1 |
Верхний порог напряжения (U max) |
230-300 В |
280 В |
При превышении этого напряжения устройство отключит нагрузку |
|
P-2 |
Нижний порог напряжения (U min) |
100-220 В |
160 В |
При снижении ниже этого уровня нагрузка отключается |
|
P-3 |
Верхний порог тока (I max) |
1-99 А |
50 А |
При превышении тока нагрузки устройство отключает нагрузку |
|
P-4 |
Время задержки отключения |
0,1-30 с |
5 с |
Задержка перед отключением после обнаружения аварии (для исключения ложных срабатываний) |
|
P-5 |
Время повторного включения |
1-600 с |
30 с |
Задержка перед автоматическим повторным включением после восстановления параметров |
|
P-6 |
Режим работы |
0/1 |
0 |
0 — ручной сброс, 1 — автоматическое восстановление |
Настройка порогов напряжения (P-1, P-2)
Как настроить реле контроля напряжения и тока по напряжению:
-
Нажмите ↵ до появления кода P-1 (верхний порог напряжения).
-
Кнопками ▲ и ▼ установите нужное значение (например, 260 В).
-
Нажмите ↵ для перехода к P-2 (нижний порог).
-
Кнопками ▲ и ▼ установите нижний порог (например, 180 В).
-
Нажмите ↵ для перехода к следующему параметру.
Рекомендации по выбору уставок:
-
Для сети 380В верхний порог обычно устанавливают 260-280В.
-
Нижний порог — 160-180В (для защиты от просадок).
Настройка порога тока (P-3)
-
Перейдите в пункт меню P-3 (кнопка ↵).
-
Установите значение тока с помощью ▲ и ▼.
-
Для двигателей и насосов учитывайте пусковые токи (запас 30-50% от номинала).
Настройка временных задержек (P-4, P-5)
-
P-4 (задержка отключения): устанавливается 3-10 секунд для исключения ложных срабатываний при кратковременных колебаниях.
-
P-5 (время повторного включения): обычно 30-60 секунд для стабилизации сети после восстановления.
Сохранение и выход из меню
После завершения настройки всех параметров сохраните изменения кнопкой сохранения ⚫ или дождитесь автоматического выхода (устройство вернется в рабочий режим). При сохранении на индикаторах кратковременно отобразится надпись «SAVE».
Проверка настроек и пробный пуск
После завершения монтажа и настройки рекомендуется осуществить пробный пуск:
-
Включите питание и убедитесь в корректной индикации реле.
-
Проверьте отображение фактических напряжений и токов на дисплеях.
-
Искусственно создайте аварийный режим (например, снизьте напряжение ниже порога) и убедитесь, что реле отключает нагрузку с заданной задержкой.
-
Проверьте автоматическое восстановление после нормализации параметров.
Типичные ошибки при настройке
-
Слишком заниженные пороги напряжения: приводят к частым ложным срабатываниям. Учитывайте реальные колебания сети.
-
Завышенный порог тока: устройство не сработает при реальной перегрузке, что может повредить оборудование.
-
Слишком малая задержка отключения: приводит к срабатываниям при кратковременных скачках (например, при запуске мощного двигателя).
-
Неправильное подключение фаз: если перепутаны фазы, устройство может некорректно измерять параметры.
Пример промышленного применения
На промышленном предприятии для защиты компрессорной установки мощностью 30 кВт было установлено реле контроля напряжения и тока VCR9421 производства «НТК Приборэнерго». Настройка была выполнена следующим образом:
-
Верхний порог напряжения: 275 В.
-
Нижний порог напряжения: 170 В.
-
Порог тока: 60 А (с учетом пускового тока компрессора).
-
Задержка отключения: 5 секунд.
-
Время повторного включения: 60 секунд.
После настройки реле успешно защищает компрессор от перегрузок при заклинивании и от скачков напряжения в питающей сети. За год эксплуатации было зафиксировано 3 срабатывания защиты, что позволило предотвратить выход дорогостоящего оборудования из строя.
Рекомендуем приобрести реле контроля тока и напряжения в «НТК Приборэнерго»
Компания «НТК Приборэнерго» предлагает надежные реле контроля тока и напряжения собственного производства. Наши устройства:
-
Обеспечивают комплексную защиту от перенапряжения, пониженного напряжения и перегрузки по току.
-
Подходят для трехфазных сетей 380В (модель VCR9421) и однофазных сетей 220В.
-
Имеют интуитивно понятное меню настройки.
-
Монтируются на DIN-рейку, компактны и надежны.
-
Прошли сертификацию и соответствуют требованиям ТР ТС.
Часто задаваемые вопросы
1. Какое реле лучше: контроля тока или напряжения?
Это разные устройства, решающие разные задачи. Реле напряжения защищает от скачков и просадок напряжения (отгорание нуля, перенапряжение). Реле тока защищает от перегрузки по току (короткое замыкание, заклинивание механизма). Для комплексной защиты трехфазных сетей лучше использовать комбинированное устройство (контроль напряжения и тока в одном приборе), например, VCR9421.
2. Что делать, если реле постоянно отключает нагрузку?
Причины: слишком заниженные пороги срабатывания, реальная перегрузка или неисправность в сети. Проверьте настройки уставок (P-1…P-6), убедитесь, что они соответствуют реальным параметрам сети. Также проверьте токи и напряжения мультиметром — возможно, проблема в питающей сети, а не в настройках реле.
3. Можно ли использовать VCR9421 в однофазной сети?
Нет, VCR9421 предназначен для трехфазных сетей 380В. В однофазных сетях используются другие модели реле контроля (например, VCR-3M1). Подключение трехфазного реле к однофазной сети приведет к некорректной работе.
4. Как сбросить защиту после срабатывания реле?
После срабатывания защиты устройство автоматически попытается повторно включить нагрузку через время, заданное в параметре P-5 (время повторного включения). Если причина неисправности устранена — нагрузка включится автоматически. Для ручного сброса выключите и включите питание устройства (отключите вводной автомат на 10 секунд).
5. Нужно ли калибровать реле после установки?
В большинстве случаев заводская калибровка достаточна. Однако рекомендуется проверить соответствие показаний реальным значениям с помощью мультиметра при первом включении. Если есть расхождения, обратитесь в сервисный центр производителя.
Заключение
Правильная настройка реле контроля тока и напряжения — важный этап обеспечения надежной защиты электрооборудования. Следуя нашей инструкции, вы сможете самостоятельно настроить реле VCR9421 для защиты трехфазных сетей от перенапряжения, пониженного напряжения и перегрузки по току. Помните: от правильности настройки зависит не только сохранность оборудования, но и безопасность людей.
