Допустимый диапазон температур и влажности для УЗДП указан в паспорте конкретной модели, и именно по нему выбирают аппарат для холодного щитка. Зимой главная проблема не сам мороз, а конденсат и перепады температур внутри бокса: влага оседает на клеммах и электронике.
Такие щитки встречаются на дачах, в гаражах, на верандах, в тамбурах и на уличных вводах. В статье разберем, как работает электроника на холоде, как образуется конденсат, как выбрать степень защиты IP и как подготовить щиток к зиме.

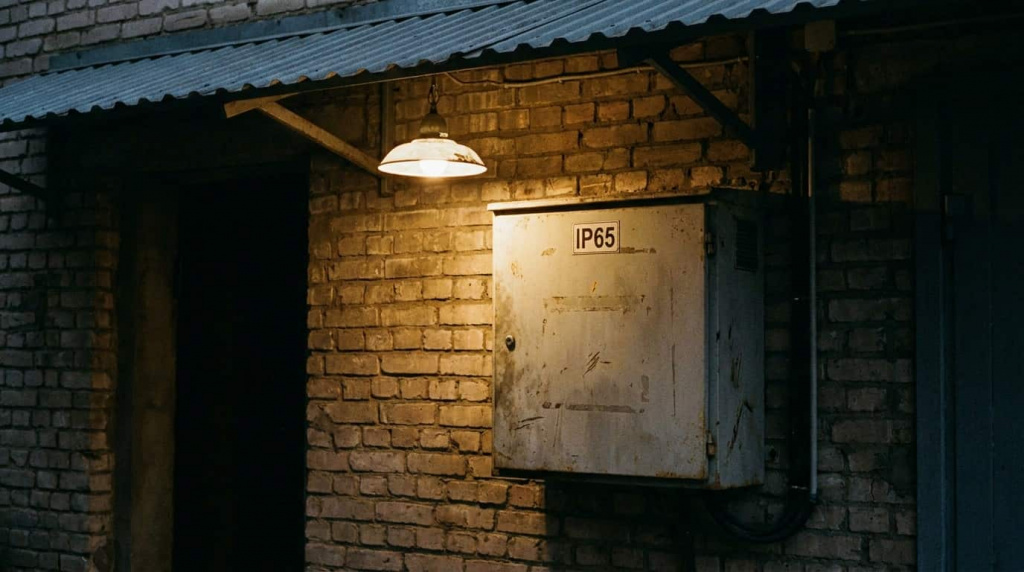

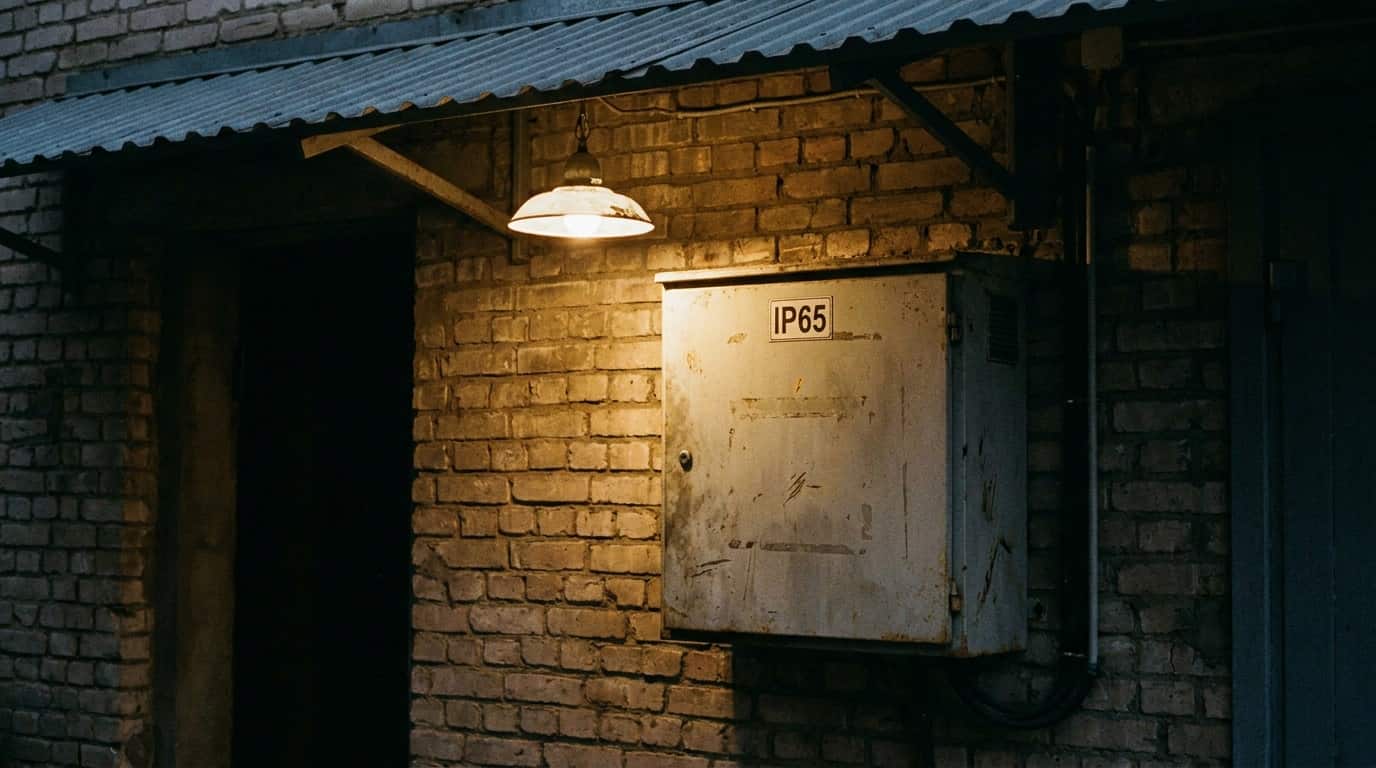

источник: magnific.com
Коротко: главное
-
Температуру и влажность для УЗДП смотрите в паспорте конкретной модели.
-
Главная опасность зимой — конденсат, а не только мороз.
-
Бокс для улицы выбирают по степени защиты IP и месту установки.
-
Вводы кабелей должны быть герметичными, уплотнитель двери исправным.
-
Обогрев или осушитель подбирает электрик по расчету.
-
Перед сезоном щиток осматривают и нажимают кнопку «Тест» на УЗО и УЗДП.
Где щиток оказывается на холоде
Холодные щитки встречаются чаще, чем кажется: на веранде и в тамбуре частного дома, в гараже, на даче, на хозпостройках, на уличных вводах и опорах. Во всех этих местах зимой температура падает до уличной, а днем щиток может прогреваться и остывать снова.
Для Чувашии с ее сильными морозами и резкими оттепелями это особенно важно: именно перепады температуры создают условия для конденсата.
Мороз и электроника: что нужно знать
УЗДП содержит электронику, которая анализирует форму тока и распознает дуговой разряд. Как и любая электроника, он рассчитан на определенный диапазон температур и влажности. Эти значения указаны в паспорте и карточке товара, и выходить за них нельзя.
|
Параметр |
Где найти |
Что проверить |
|
Температура эксплуатации |
Паспорт и карточка товара |
Диапазон должен перекрывать самые холодные дни. Уточнить диапазон в паспорте модели |
|
Влажность |
Паспорт |
Допустимая относительная влажность. В карточках ряда моделей указано ≤95 % при температуре +25 °C и ниже |
|
Степень защиты IP |
Маркировка бокса |
Соответствие месту: улица, веранда, гараж |
Значения для разных моделей линейки могут отличаться, поэтому ориентируйтесь на паспорт именно вашего аппарата. Модели УЗДП завода представлены в каталоге.
Конденсат: главный враг щитка
Конденсат — это капли воды, которые образуются, когда теплый влажный воздух встречает холодную поверхность. Температура, при которой это происходит, называется точкой росы.
В щитке это выглядит так: стенки бокса остыли на морозе, а влажный воздух попадает внутрь через вводы кабелей, щели или при открытии дверцы. На холодных поверхностях оседают капли, которые попадают на клеммы и аппараты.

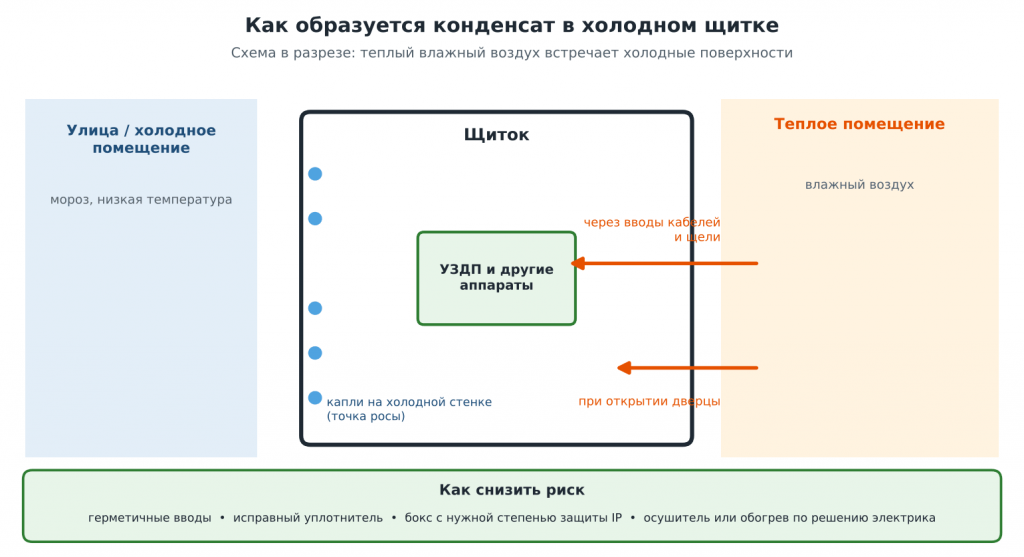

Рис. 1. Как образуется конденсат в холодном щитке и как снизить риск.
Чем опасен конденсат: коррозия контактов, потемнение клемм, ухудшение изоляции, ложные срабатывания защиты и повреждение электроники.
Степень защиты IP: как выбрать бокс
Степень защиты IP — это обозначение защиты корпуса от пыли и воды. Первая цифра показывает защиту от твердых частиц и пыли, вторая — от воды. Чем выше цифры, тем лучше защита.
|
Обозначение |
Что это значит (ориентир) |
|
IP20 |
Защита от пальцев и крупных предметов, защиты от воды нет; для сухих отапливаемых помещений |
|
IP54 |
Защита от пыли и брызг; часто используют под навесом, на веранде, в гараже |
|
IP65 |
Пыленепроницаемый корпус и защита от струй воды; для улицы |
Это ориентиры. Конкретная степень защиты определяется местом установки и проектом: под навесом требования одни, на открытом воздухе под дождем и снегом — другие.
Как защитить щиток от холода и влаги
-
Выберите место установки. По возможности под навесом, вдали от протечек, прямых осадков и мест, где скапливается снег.
-
Подберите бокс по степени защиты IP. Степень защиты должна соответствовать месту: улица, веранда, гараж, неотапливаемое помещение.
-
Герметизируйте вводы кабелей. Используйте гермовводы или сальники, а неиспользуемые отверстия закройте заглушками.
-
Проверьте уплотнитель двери и крепление бокса. Уплотнитель должен быть целым, а дверь плотно прилегать к корпусу.
-
Предусмотрите вентиляцию или дренаж. При необходимости используйте дренажные клапаны для отвода влаги из бокса.
-
Решите вопрос с обогревом или осушением вместе с электриком. Подбор осушителя или термостатируемого обогрева выполняется по расчету.
-
Подпишите линии и проверьте щиток перед сезоном. Осмотрите щиток на конденсат и следы коррозии, нажмите кнопку «Тест» на УЗО и УЗДП.
Нужно ли обогревать щиток
Не всегда. Все зависит от места установки, влажности и степени защиты бокса. Есть несколько вариантов:
-
Герметичный бокс с исправным уплотнителем и гермовводами — базовая защита от влаги.
-
Осушающий патрон внутри бокса — снижает влажность воздуха.
-
Термостатируемый обогрев — поддерживает температуру выше точки росы.
-
Утепление бокса или установка в утепленной нише.
Обогрев добавляет нагрузку и выделяет тепло внутри бокса, поэтому его подбирает электрик по расчету. Самодельные решения с лампами и обогревателями без термостата использовать не стоит.
Как проверять УЗДП в холодном щитке
-
Осмотрите щиток снаружи и внутри (без снятия защитных крышек): нет ли капель, ржавчины, потемнений.
-
Проверьте индикатор состояния УЗДП (расшифровка — в паспорте).
-
Нажмите кнопку «Тест» на УЗДП и УЗО после холодных дней и перед сезоном.
-
Если что-то не срабатывает или есть следы влаги — вызовите электрика.
Признаки, что щиток отсырел
|
Признак |
Вероятная причина |
Что делать |
|
Капли воды на корпусе или клеммах |
Конденсат, негерметичные вводы |
Не включать питание, вызвать электрика |
|
Ржавчина, белый налет на контактах |
Длительное воздействие влаги |
Заменить поврежденные детали, найти причину |
|
Потемнение клемм |
Нагрев и окисление контакта |
Проверка и ремонт электриком |
|
Срабатывания без видимой причины |
Влага на контактах или в аппаратах |
Осмотр и измерения электриком |
|
Запах горелого |
Перегрев или оплавление |
Отключить питание, вызвать электрика |
Частые ошибки
-
Обычный бокс без нужной степени защиты на улице.
-
Открытые вводы кабелей и неиспользуемые отверстия без заглушек.
-
Щиток на холодной стене без утепления и защиты от осадков.
-
Нет вентиляции или дренажа, влага не выходит из бокса.
-
Пленка или скотч вместо герметизации.
-
Самодельный обогрев без термостата.
-
Игнорируют капли на корпусе: «само высохнет».
-
Не проверяют кнопку «Тест» после холодного периода.
Что важно знать о нашем производстве
Приборы «Приборэнерго» разрабатываются и производятся на заводе в Чебоксарах: конструкторское бюро и сборка находятся на одной площадке, поэтому по вопросам эксплуатации можно обратиться напрямую к изготовителю. На УЗДП производства «Приборэнерго» действует гарантия 10 лет.
Если не уверены, подходит ли аппарат для вашего щитка и условий, инженеры завода помогут с подбором.
Частые вопросы
При какой температуре работает УЗДП?
Допустимый диапазон температур указан в паспорте конкретной модели, и выходить за него нельзя. Для холодного щитка выбирайте аппарат по паспорту и учитывайте, что внутри бокса температура может отличаться от уличной, особенно если рядом есть нагрев.
Можно ли ставить УЗДП в уличный щиток?
Можно, если параметры аппарата подходят к условиям, а сам щиток имеет достаточную степень защиты. УЗДП устанавливают внутри герметичного бокса, а не открыто. Подбор бокса и условий эксплуатации лучше согласовать с электриком.
Что делать, если в щитке конденсат?
Если вы видите капли на корпусе или клеммах, не включайте питание, пока щиток не осмотрит электрик. Выясните причину: негерметичные вводы, износ уплотнителя, перепады температур. После устранения причины щиток просушивают и проверяют.
Нужно ли обогревать щиток зимой?
Не всегда. Все зависит от места установки, влажности и степени защиты бокса. Иногда достаточно герметичных вводов и осушителя. Обогрев ставят по решению электрика после расчета, чтобы не создать лишнюю нагрузку и нагрев.
Какая степень защиты нужна для щитка на улице?
Для улицы обычно выбирают бокс с повышенной степенью защиты, например IP54 и выше. Конкретное значение определяется местом установки и проектом: под навесом требования одни, на открытом воздухе под дождем и снегом другие.
Заключение
Мороз сам по себе редко ломает щиток, а вот конденсат и негерметичный бокс создают реальные проблемы. Подберите бокс по степени защиты, закройте вводы, проверьте уплотнитель и перед сезоном осмотрите щиток.
