Как выбрать разветвитель интерфейса, и чем они отличаются

Привет всем от инженера Рика! Сегодня я расскажу вам о разветвителях интерфейса. Что это такое, зачем они нужны и как выбрать подходящий.

Введение

Разветвитель интерфейса сам по себе нужен для того, чтобы распределять определенный сигнал по нескольким устройствам.

До того, как появилась современная альтернатива в виде моделей RS-485, RS-422, RS-232, пользовались клеммниками и распределительными коробками. В некоторых ситуациях, старые приборы были слишком громоздкими, неудобными в использовании, малоэффективными и имели другие недостатки.

Рис.1 - Пример клеммника RS232

Это стало причиной того, чтобы создать небольшой разветвитель, который поможет избежать залипания проводов, перегрева самого устройства и обеспечить бесперебойную и быструю подачу сигнала.

Для чего используется разветвитель интерфейсов

Разветвитель применяется как в промышленных, так и в бытовых целях. На моем предприятии их используют при производстве электротехнических шкафов и не только. Однако прибор можно установить и на счетчики воды, тепла, газа или электричества.

Рис.2 - Пример распределительного щита

Какие бывают разветвители:

Существует несколько видов разветвителей, основное отличие в интерфейсе. Кроме того, разветвители бывают активные и пассивные.

Пассивные способны только соединять сигнал, а активные еще и корректируют и усиливают этот сигнал. Там стоит гальваническая развязка.

Самыми известными сейчас являются разветвители интерфейса RS—232, RS—422, RS—485.

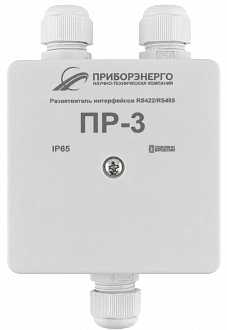

Рис.3 - Разветвитель интерфейсов RS422/485 (ПР-3)

Отличие типов интерфейсов:

Типы интерфейсов отличаются друг от друга по следующим показателям:

• Тип передачи: RS-232 и RS-422 имеют только полный дуплекс, а RS-485 полудуплекс с двумя проводами и полный дуплекс, в который входит 4 провода. Разница в том, что полный дуплекс способен как передавать так и принимать данные, а полудуплекс может только передавать или принимать.

• Дистанция: Максимальная дистанция интерфейса RS-232 составляет 15 метров при 9600 бит/с. А RS-422 и RS-485 рассылают сигнал на дистанцию 1200 метров при 9600 бит/с.

• Типология: RS-232/422 действуют как “точка-точка”. RS-485 же является многоточечной.

• Подключенные устройства: RS-232 принимает только 1 устройство, RS-422 — 1 передающее и десять принимающих. RS-485 способен принимать до тридцати двух устройств, а с повторителями до 256.

В промышленности как правило используют интерфейс RS-485 и соответствующий ему разветвитель. Связано это с тем, что этот тип использует многоточечную типологию. Он подключает несколько передатчиков и приемников сразу.

Интерфейс RS-485 точно так же, как и RS-422 использует дифференциальный сигнал для передачи информации.

Другие различия разветвителей интерфейса

Кроме того, разветвители могут отличатся по:

• Входу кабеля. Диаметр провода может варьироваться от 2 до 8 мм и больше.

• Степени защиты. Как инженер, который заботится о безопасности, рекомендую искать разветвители с уровнем безопасности IP65. Это высокая степень защиты.

• Корпусу. Материал корпуса может быть пластмассовым и металлическим.

Рис.4 - Разветвитель ПР-3 в металлическом корпусе

Металлический выглядит более эстетично, но на самом деле нужен только на предприятиях, где есть риск взрыва или возгорания. Кроме того, металлический корпус разветвителя бывает слишком мал, чтобы правильно уложить провода.

Современная пластмасса же защитит их от пыли, дождя и резких перепадов температур. Изготавливается разных размеров, чем снижает риск поломки и отсоединения проводов.

Разветвитель может и не иметь корпус и крепиться на DIN-рейку. Металлические и пластмассовые устанавливаются в любом месте.

Рис.5 - Разветвитель с креплением на Din (дин) рейку

Какой разветвитель выбрать:

Выбор разветвителя может зависеть от места, где будет применяться устройство.

На крупном производстве, где необходимо быстро отправлять и принимать информацию на достаточно большом расстоянии, понадобится разветвитель интерфейса RS-485. Он позволит не только быстро передавать сигнал, но и будет удобен для подключения к нему нескольких устройств.

В месте, где возможно возгорание, следует подбирать разветвитель, имеющий металлический корпус.

Если необходимо усилить и скорректировать сигнал, лучше выбрать активный разветвитель.

Если есть потребность подключения к информационной линии, а также, если расстояние между приемником и передатчиком достигает 1200 метров , следует выбрать разветвитель RS-485 с установленными терминаторами, чтобы сократить риск отражения сигнала.

На что обратить внимание

1) Разветвитель интерфейса ПР-3

2) Разветвитель интерфейса ПР-4

3) Разветвитель интерфейса ПР-6

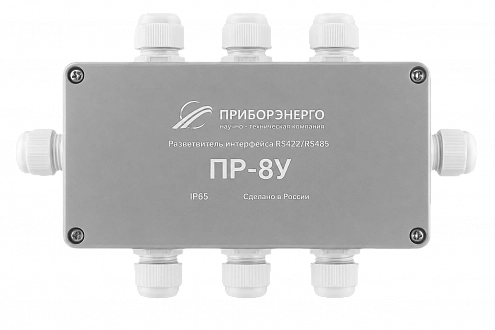

4) Разветвитель интерфейса ПР-8

5) Разветвитель интерфейса с установленным терминатором 120 Ом

6) Разветвитель интерфейса с питанием

7) Терминатор интерфейса

8) Терминаторы интерфейса ТП-4

9) Разветвители интерфейса RS-422/485 на DIN-рейку

Итог:

Разные виды разветвителей помогают в разных ситуациях. Перед покупкой главное учесть все особенности производства, уточнить характеристики выбранной модели и поставить задачу, которую должен выполнять разветвитель интерфейсов именно на вашем предприятии.

Если у вас есть какие нибудь идеи для дальнейших разборов (обзоров), пишите их в комментариях. Обещаю прочесть все до единой А пока подписывайтесь на наши соцсети.
