Вопрос подключения АВР к дому возникает у каждого владельца частного дома или дачи, решившего защитить себя от отключений электроэнергии. Однофазный автоматический ввод резерва (АВР) обеспечивает автоматическое переключение питания с основной линии на резервную при пропадании напряжения или выходе его за допустимые пределы.
В этой статье технические специалисты ООО «НТК Приборэнерго» подробно разберут, как правильно подключить однофазный АВР к дому, какие схемы существуют и на что обратить внимание при монтаже.
Что такое однофазный АВР и зачем он нужен
Однофазный АВР — это устройство, предназначенное для автоматического переключения однофазной нагрузки (220В) между двумя источниками питания: основным (обычно сеть) и резервным (второй ввод от сети или генератор).
АВР непрерывно контролирует качество напряжения на основном вводе. Если напряжение пропадает или выходит за допустимые пределы (понижение ниже 170В или повышение выше 260В), устройство отключает нагрузку от основного ввода и подключает к резервному. При восстановлении нормальных параметров на основном вводе происходит обратное переключение — нагрузка возвращается на основную линию (с заданной задержкой для стабилизации сети).
Где применяется АВР
-
Частные дома и коттеджи.
-
Дачи и садовые домики.
-
Небольшие офисы и магазины.
-
Насосные станции и котельные.
-
Системы отопления и водоснабжения.
Типовые схемы подключения однофазного АВР
Существует два основных варианта схемы подключения однофазного АВР к дому — с резервным вводом от сети и с резервным генератором.
Схема 1: АВР с двумя вводами от сети
Используется, когда есть два независимых ввода от сети (например, от разных трансформаторов или разных фаз). Самый надежный вариант, но доступен не всегда.
Состав схемы:
-
Вводной автомат основного ввода (QF1).
-
Вводной автомат резервного ввода (QF2).
-
Реле контроля напряжения (встроено в АВР или отдельно).
-
Контакторы или автоматические выключатели с моторным приводом.
-
Счетчик электроэнергии (на одном из вводов, в зависимости от требований энергосбыта).
Схема 2: АВР с основным вводом от сети и резервным от генератора (ДГУ)
Самый распространенный вариант для частных домов и дач. Алгоритм работы:
-
В нормальном режиме нагрузка питается от сети через контактор КМ1.
-
При пропадании сети АВР дает команду на запуск генератора (сухой контакт).
-
После выхода генератора на режим (10-30 секунд) АВР отключает КМ1 и включает КМ2 — нагрузка переключается на генератор.
-
При восстановлении сети АВР выдерживает задержку (10-30 секунд), затем отключает КМ2 и включает КМ1 — нагрузка возвращается на сеть.
-
АВР дает команду на останов генератора.
Пошаговая инструкция по подключению однофазного АВР
Рассмотрим подключение АВР на примере схемы с генератором — как наиболее частой.
Шаг 1. Выбор места и подготовка щита
-
Определите место для установки АВР в распределительном щитке.
-
Убедитесь, что в щитке есть достаточно места для контакторов, автоматов и проводов.
-
Установите АВР на DIN-рейку, закрепите его фиксаторами.
Шаг 2. Подключение вводных автоматов
-
Установите двухполюсный автомат на основной ввод (QF1) и двухполюсный автомат на резервный ввод (QF2).
-
Подключите питающий кабель от сети к верхним клеммам QF1.
-
Подключите кабель от генератора (или резервного ввода) к верхним клеммам QF2.
-
Заземляющий проводник (PE) подключите напрямую к шине заземления (минуя АВР).
Шаг 3. Подключение контакторов
-
Установите два контактора: КМ1 (основной ввод) и КМ2 (резервный ввод).
-
Контакторы должны иметь механическую и электрическую блокировку для исключения одновременного включения.
-
Подключите силовые контакты контакторов:
-
КМ1: вход (нижние клеммы QF1) — выход (нагрузка).
-
КМ2: вход (нижние клеммы QF2) — выход (нагрузка).
Шаг 4. Подключение цепей управления
-
Подключите питание на АВР от основного ввода (до контактора КМ1).
-
Подключите управляющие выходы АВР к катушкам контакторов КМ1 и КМ2.
-
Подключите управляющий выход АВР (сухой контакт) к блоку автозапуска генератора (если есть).
Шаг 5. Подключение нагрузки
-
Объедините выходы контакторов КМ1 и КМ2 в общую шину нагрузки.
-
От общей шины подключите автоматические выключатели на группы потребителей (освещение, розетки, котел и т.д.).
-
Нулевой проводник (N) от вводов подведите к общей нулевой шине.
Шаг 6. Подключение дополнительной защиты
-
Установите УЗИП (защита от импульсных перенапряжений) на вводе (опционально, но рекомендуется).
-
Установите реле напряжения (если не встроено в АВР) для более точного контроля параметров.
Шаг 7. Проверка и тестирование
-
Визуально проверьте все соединения.
-
Включите питание и проверьте индикацию АВР.
-
Проверьте переключение при отключении основного ввода (отключите QF1 — нагрузка должна переключиться на резерв).
Важные нюансы подключения
-
Нулевой проводник: в однофазном АВР нулевой проводник (N) должен быть общим для обоих вводов. Он не коммутируется контакторами, а подключается к общей нулевой шине. Исключение — АВР с коммутацией нейтрали (встречается редко, обычно в ответственных объектах).
-
Заземление: защитный проводник (PE) никогда не коммутируется АВР. Он подключается напрямую к шине заземления.
-
Блокировка одновременного включения: обязательное условие. Если контакторы не имеют механической блокировки, должна быть электрическая блокировка (взаимное размыкание цепей управления).
-
Приоритет ввода: в большинстве АВР приоритет имеет основной ввод (сеть). При восстановлении сети нагрузка автоматически возвращается на основной ввод.
Типичные ошибки при подключении
-
Отсутствие блокировки контакторов — одновременное включение основного и резервного ввода приводит к короткому замыканию.
-
Неправильный выбор мощности контакторов — контакторы должны быть рассчитаны на ток не менее тока нагрузки. Слишком слабые контакторы перегреваются и выходят из строя.
-
Подключение нуля через контакторы — нулевой проводник должен быть общим, а не коммутироваться.
-
Игнорирование заземления — отсутствие заземления делает АВР небезопасным.
-
Неправильная настройка задержек — слишком маленькая задержка приводит к ложным срабатываниям, слишком большая — к отключению оборудования до переключения.

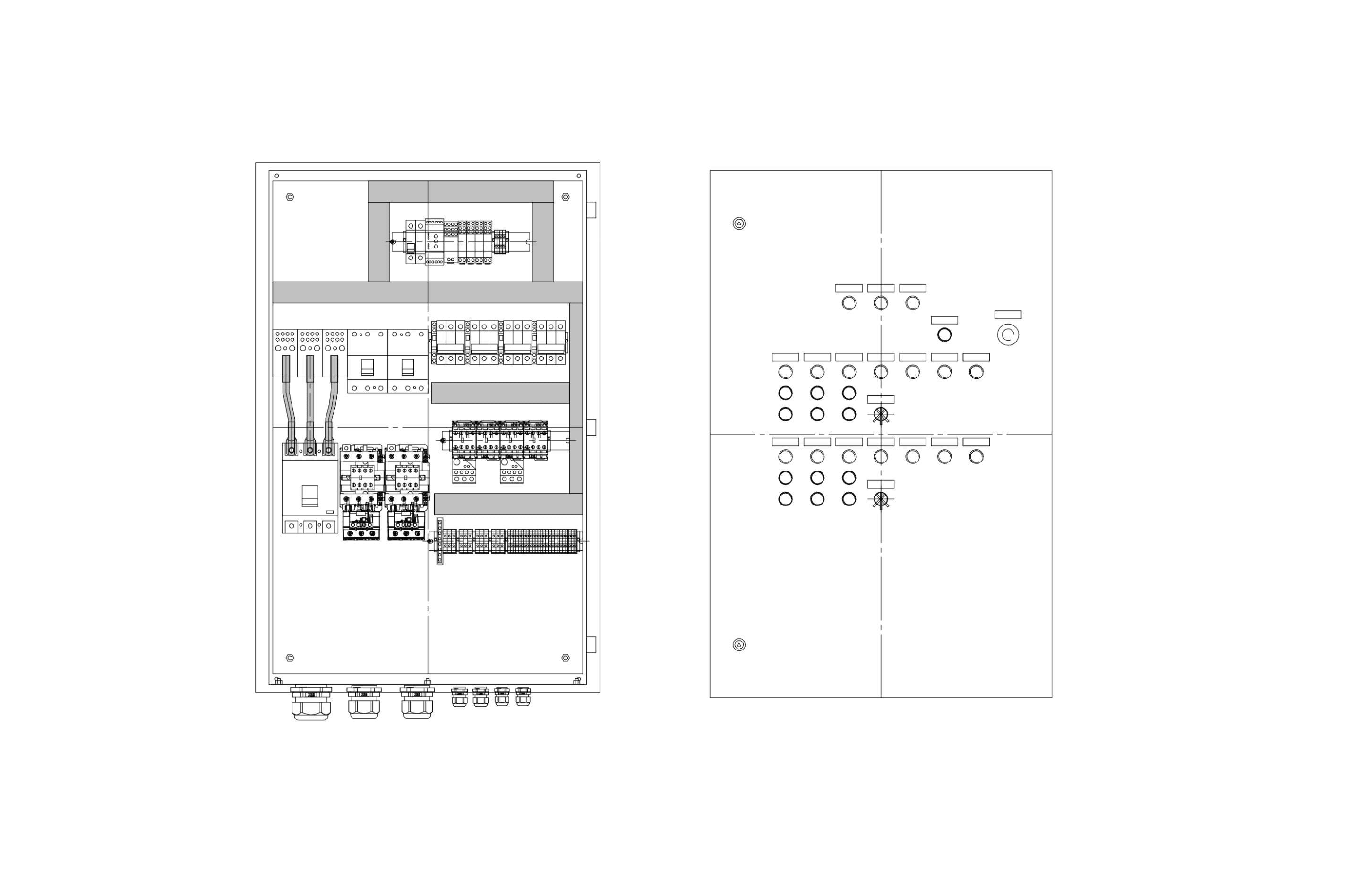

Пример использования шкафа АВР для дома
При подключении однофазного АВР к дому важно выбирать оборудование, которое обеспечит надежное переключение и защиту. Шкафы АВР собственного производства «НТК Приборэнерго» комплектуются:
-
Надежными контакторами с механической блокировкой.
-
Реле контроля напряжения с регулируемыми уставками.
-
Удобной светодиодной индикацией состояния.
-
Возможностью подключения к генератору (сухой контакт автозапуска).
-
Защитой от перегрузок и коротких замыканий.
Шкафы АВР «НТК Приборэнерго» успешно применяются в частных домах, коттеджах и дачах по всей России, обеспечивая бесперебойное питание систем отопления, водоснабжения и освещения.

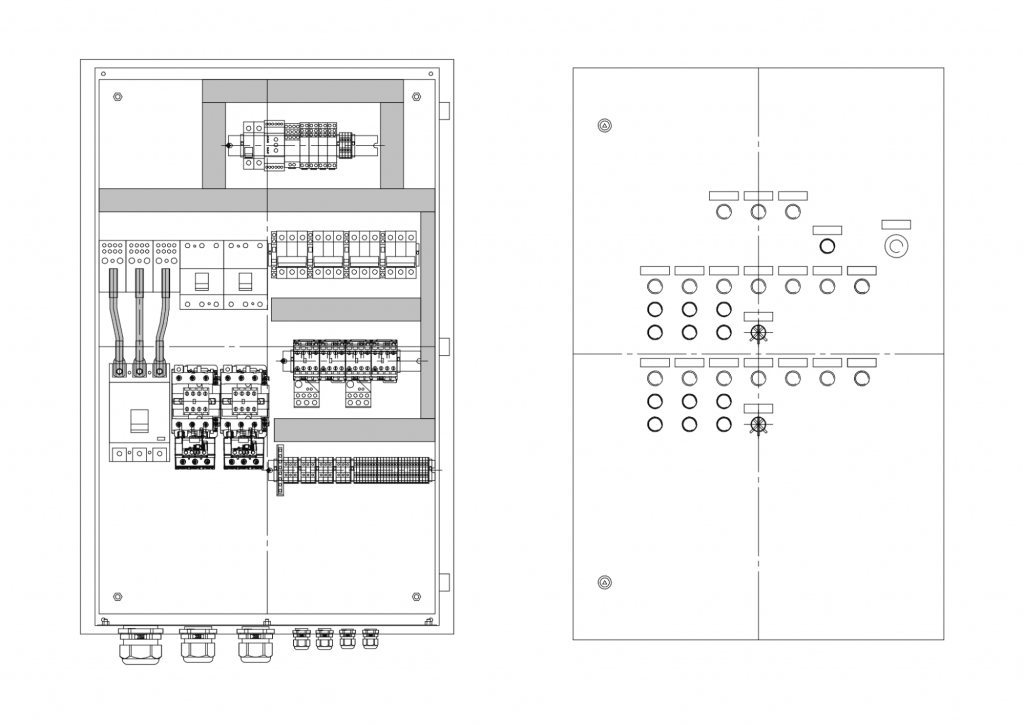

Схема шкафа АВР производства «НТК Приборэнерго»
Рекомендуем приобрести шкаф АВР для дома в «НТК Приборэнерго»
Компания «НТК Приборэнерго» предлагает решения для автоматического ввода резерва — шкафы АВР для частных домов, дач и коттеджей. Наши шкафы:
-
Разработаны с учетом российских условий эксплуатации.
-
Укомплектованы качественными контакторами, автоматами и реле.
-
Имеют встроенную защиту от перегрузок и коротких замыканий.
-
Поддерживают работу с генератором (автозапуск ДГУ).
-
Просты в монтаже и настройке.
Часто задаваемые вопросы
1. Можно ли подключить однофазный АВР к трехфазному вводу?
Да, можно, если у вас трехфазный ввод, но вы питаете только однофазные потребители. В этом случае АВР подключается к одной фазе сети (основной ввод) и к другой фазе (резервный ввод). Остальные две фазы остаются без автоматического резервирования. Для полного резервирования всех трех фаз нужен трехфазный АВР.
2. Какой автомат ставить перед однофазным АВР?
Перед АВР устанавливается двухполюсный автоматический выключатель на 25-40А (в зависимости от разрешенной мощности). Номинал автомата выбирается по сечению вводного кабеля и суммарной нагрузке дома. Он защищает АВР и кабель от короткого замыкания и перегрузки.
3. Можно ли сделать АВР для дома без генератора?
Да, если у вас есть два независимых ввода от сети (например, от двух разных трансформаторов). В этом случае резервный ввод — это вторая линия от сети. Такое резервирование более надежно, чем генератор, но доступно не для всех объектов. Обычно требуется разрешение энергосбыта.
4. Как проверить правильность работы АВР после установки?
Самый простой способ — отключить вводной автомат основного ввода и проверить, переключилась ли нагрузка на резервный ввод. Затем включить основной ввод и убедиться, что обратное переключение произошло через заданную задержку (обычно 10-30 секунд). Если АВР работает с генератором — проверьте запуск генератора и переключение на него.
5. Нужно ли согласовывать установку АВР с энергосбытом?
Установка АВР, если она не влияет на схему учета электроэнергии (не меняет место установки счетчика и не подключает генератор параллельно сети), не требует согласования. Однако, если вы планируете использовать генератор, важно обеспечить защиту от его синхронизации с сетью (обратная связь). Рекомендуется проконсультироваться с местным энергосбытом.
Заключение
Подключение АВР к дому — это ответственный этап, требующий внимания к деталям. Правильно смонтированный АВР обеспечит автоматическое переключение питания при аварии и защитит ваш дом от отключений электроэнергии. Следуйте нашей инструкции, используйте качественные комплектующие и не забывайте о блокировке контакторов. При отсутствии опыта доверьте монтаж квалифицированному электрику.
