Что такое реле контроля фаз: назначение, принцип действия и виды

Реле контроля фаз (РКФ) — это устройство, которое защищает трехфазные электродвигатели, насосы, компрессоры и другое оборудование от аварийных режимов работы трехфазной сети. Оно контролирует наличие всех фаз, их чередование, уровень напряжения и симметрию, отключая нагрузку при выходе параметров за допустимые пределы.

В этой статье технические специалисты ООО «НТК Приборэнерго» подробно расскажут, что такое реле контроля фаз, как оно работает, какие бывают виды и как правильно его выбрать.

Назначение реле контроля фаз

Основное назначение реле контроля фаз — защита трехфазного оборудования (двигателей, насосов, компрессоров, трансформаторов) от нештатных режимов работы питающей сети, которые могут привести к выходу оборудования из строя.

Какие аварийные режимы контролирует РКФ

• Обрыв фазы — одна из фаз пропадает (обрыв провода, сгоревший предохранитель). При работе двигателя на двух фазах ток в оставшихся обмотках резко возрастает, что приводит к перегреву и выходу из строя.

• Нарушение чередования фаз — неправильный порядок следования фаз. Это особенно критично для двигателей, так как меняет направление вращения, что может привести к аварии механизма.

• Перекос (асимметрия) фазных напряжений — неравенство напряжений по фазам. Вызывает появление токов обратной последовательности, которые нагревают двигатель и сокращают его ресурс.

• Пониженное напряжение — снижение напряжения ниже допустимого уровня. Приводит к снижению пускового момента и перегреву двигателя.

• Повышенное напряжение — превышение допустимого уровня. Вызывает перевозбуждение магнитной системы и перегрев.

Реле контроля фаз VCR30

Смотреть

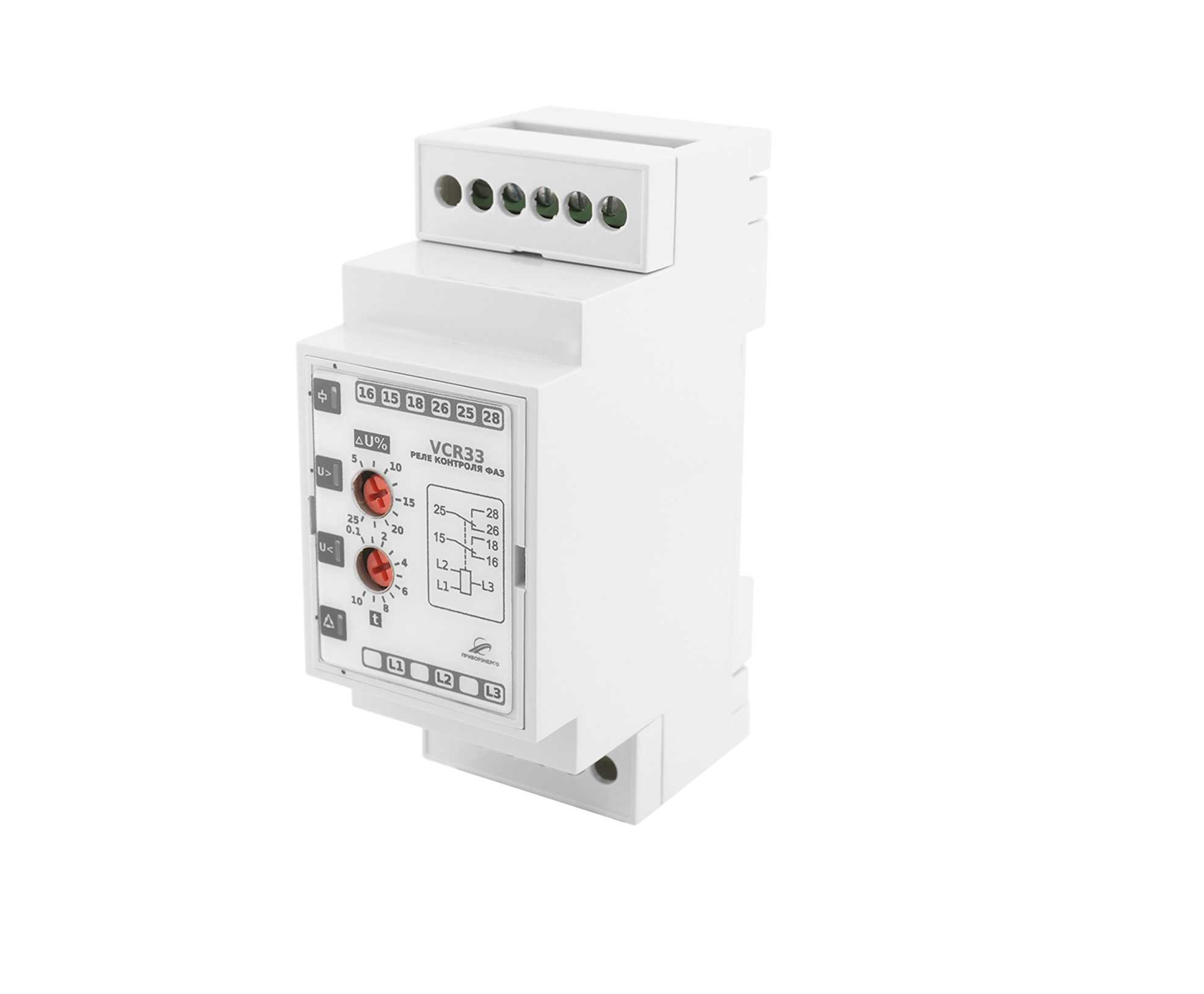

Реле контроля фаз VCR33

Смотреть

Устройство и принцип работы РКФ

Из чего состоит реле контроля фаз

Типовое реле контроля фаз содержит следующие основные элементы:

• Измерительный блок — измеряет напряжения на всех трех фазах, анализирует их наличие, величину и сдвиг по фазе.

• Логический блок (микроконтроллер или релейная логика) — сравнивает измеренные параметры с заданными уставками и принимает решение.

• Выходные контакты (реле) — замыкают или размыкают цепь управления контактором или автоматическим выключателем.

• Индикаторы (светодиоды) — отображают состояние: наличие фаз, правильность чередования, аварийный режим.

Принцип действия РКФ

1. РКФ получает питание от контролируемой трехфазной сети (подключается к фазам L1, L2, L3 и нулю N).

2. Внутренний измерительный блок непрерывно отслеживает:

• наличие напряжения на каждой фазе;

• порядок чередования фаз;

• уровень напряжения (сравнивает с нижним и верхним порогами);

• симметрию фаз (асимметрию).

3. Если все параметры в норме, реле замыкает свои выходные контакты (обычно нормально разомкнутые), позволяя включить контактор и запустить двигатель.

4. При отклонении любого параметра за допустимые пределы реле размыкает выходные контакты, отключая контактор и обесточивая двигатель.

5. При восстановлении нормальных параметров сети реле автоматически замыкает контакты (с заданной задержкой или без).

Виды реле контроля фаз

По функциональности

По способу монтажа

• Модульные — устанавливаются на DIN-рейку в распределительный щит. Наиболее распространены для промышленных и бытовых применений.

• Для печатного монтажа — встраиваются в платы управления.

• В отдельном корпусе — для установки вне щита.

Как выбрать реле контроля фаз

При выборе РКФ обращайте внимание на следующие параметры:

• Номинальное напряжение: должно соответствовать напряжению вашей сети (обычно 380В).

• Тип сети: трехпроводная (без N) или четырехпроводная (с N). Для четырехпроводной сети нужны модели с контролем нуля.

• Контролируемые параметры: наличие фаз, чередование, асимметрия, уровень напряжения (какой набор функций вам нужен).

• Регулируемые уставки: возможность настройки порогов по напряжению и асимметрии делает устройство более гибким.

• Выходная мощность: ток, который способны коммутировать выходные контакты (для управления катушкой контактора обычно достаточно 5-10А).

• Климатическое исполнение: для установки в неотапливаемых помещениях нужен расширенный температурный диапазон.

Пример использования РКФ в промышленности

В цехе металлообработки установлен мощный токарный станок с трехфазным двигателем 15 кВт. Для защиты двигателя от обрыва фазы и перекоса напряжений было установлено реле контроля фаз РКФ производства «НТК Приборэнерго». Настройка была выполнена следующим образом:

• Нижний порог напряжения: 170 В.

• Верхний порог напряжения: 270 В.

• Порог асимметрии: 10%.

• Задержка отключения: 3 секунды (чтобы не реагировать на кратковременные провалы).

За год эксплуатации реле срабатывало 4 раза при обрыве фазы на подстанции. Благодаря этому двигатель не работал на двух фазах и не перегорел, что сэкономило предприятию десятки тысяч рублей на ремонте и простое.

Типичные ошибки при выборе и эксплуатации РКФ

• Неправильный выбор типа РКФ — использование устройства без контроля асимметрии для двигателя, чувствительного к перекосу.

• Игнорирование чередования фаз — при подключении двигателя необходимо проверить правильность чередования, иначе двигатель будет вращаться в обратную сторону.

• Завышенные пороги асимметрии — если порог установлен слишком высоко, реле не сработает при опасном перекосе.

• Слишком короткая задержка отключения — может привести к ложным срабатываниям при кратковременных колебаниях напряжения.

• Использование РКФ без учета пусковых токов — для двигателей с тяжелым пуском нужны модели с задержкой или с характеристикой D.

Рекомендуем приобрести реле контроля фаз в «НТК Приборэнерго»

Компания «НТК Приборэнерго» предлагает реле контроля фаз собственного производства для защиты трехфазного оборудования. Наши устройства:

• Обеспечивают контроль наличия фаз, чередования, асимметрии и уровня напряжения.

• Имеют гибкие настройки и светодиодную индикацию состояния.

• Монтируются на DIN-рейку и подходят для любых трехфазных сетей.

• Сертифицированы и соответствуют требованиям ТР ТС.

Часто задаваемые вопросы

1. Чем отличается реле контроля фаз от реле напряжения?

Реле контроля фаз (РКФ) контролирует параметры трехфазной сети: наличие всех фаз, чередование, симметрию, уровень напряжения. Реле напряжения чаще однофазное и контролирует только уровень напряжения в одной фазе. РКФ — это специализированное устройство для трехфазных сетей, которое может защищать от обрыва фазы, перекоса и неправильного чередования.

2. Как проверить работоспособность реле контроля фаз?

Проверить РКФ можно двумя способами: подать на него питание и проверить, замыкаются ли его контакты (если все фазы в норме). Или смоделировать аварию — по очереди отключать фазы и наблюдать, отключается ли реле. Для точной проверки используют тестеры или мультиметр в режиме прозвонки контактов.

3. Можно ли использовать реле контроля фаз в однофазной сети?

Нет, реле контроля фаз предназначено для работы в трехфазных сетях. В однофазной сети нет ни чередования фаз, ни трехфазной симметрии. Для однофазных сетей используются реле напряжения или реле контроля уровня напряжения.

4. Какое реле контроля фаз выбрать для двигателя?

Для двигателя важно выбирать РКФ с контролем чередования фаз (чтобы двигатель не вращался в обратную сторону) и с контролем асимметрии (перекоса). Также желательна регулируемая задержка отключения, чтобы не реагировать на кратковременные провалы напряжения. Популярные модели: РКФ-3 (базовая), РКФ-5 (с регулировкой асимметрии), РКФ-7 (с расширенными функциями).

Заключение

Реле контроля фаз — это незаменимый элемент защиты трехфазного оборудования от аварийных режимов электропитания. Понимание что такое реле контроля фаз, его функций и принципа работы поможет вам выбрать подходящее устройство и обеспечить надежную защиту двигателей, насосов, компрессоров и другого оборудования. Правильно подобранное и настроенное РКФ предотвращает выход оборудования из строя, сокращает простои и экономит средства на ремонт.
