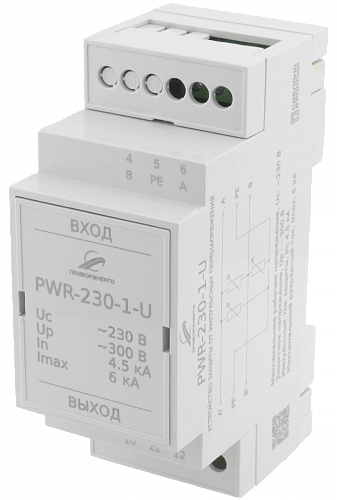

УЗИП серии PWR (исполнение 1)
0
Арт. БП-00003755
2 217 ₽/шт.
Характеристики
Масса, г
:
80
Страна производства
:
Россия
Гарантия
:
36 месяцев с даты продажи
Сечение подключаемых проводников, мм2
:
0,2...2,5
Диапазон рабочих температур, °С
:
- 40...+ 80
Габаритные размеры, не более, мм
:
90.2х57,7х36,3
Продукция сертифицирована — соответствие требованиям технического регулирования и отраслевых стандартов.
Устройства защиты от импульсных перенапряжений (УЗИП) серии PWR изготавливают с использованием многокаскадных схем защиты. Применяются для защиты цепей вторичного питания. В качестве грубой защиты в схемах используется газонаполненный разрядник, а в качестве элемента тонкой защиты — диод-суппрессор(TVS) или варистор, или их комбинация.
Такое решение позволяет добиться высокой отводящей способности, достаточно низкого порога срабатывания защиты (напряжение срабатывания УЗИП) и высокой скорости срабатывания. Учитывая относительно невысокие значения разрядных токов в цепях вторичного питания, эти каскады защиты вместе с элементами развязки можно разместить в едином компактном корпусе, устанавливаемом на DIN-рейку, шириной 18 или 36 мм.
Данные УЗИП подключаются последовательно в цепи вторичного питания. При этом в защитной схеме учтены не только допустимые уровни импульсных воздействий на защищаемое оборудование, но и внутренние особенности защищаемых цепей и интерфейсов, такие как номинальный ток — 1, 1,5, 3, 5 А, номинальное напряжение — 6, 12, 24, 30, 48, 60, 80, 110, 170, 220, 350 В. TVS-диоды обеспечивают рассеивание до 1500 Вт или до 3000 Вт импульсной мощности, в зависимости от применяемых компонентов. Возможны исполнения как одну парную линию питания, так и на две.
Такое решение позволяет добиться высокой отводящей способности, достаточно низкого порога срабатывания защиты (напряжение срабатывания УЗИП) и высокой скорости срабатывания. Учитывая относительно невысокие значения разрядных токов в цепях вторичного питания, эти каскады защиты вместе с элементами развязки можно разместить в едином компактном корпусе, устанавливаемом на DIN-рейку, шириной 18 или 36 мм.
Данные УЗИП подключаются последовательно в цепи вторичного питания. При этом в защитной схеме учтены не только допустимые уровни импульсных воздействий на защищаемое оборудование, но и внутренние особенности защищаемых цепей и интерфейсов, такие как номинальный ток — 1, 1,5, 3, 5 А, номинальное напряжение — 6, 12, 24, 30, 48, 60, 80, 110, 170, 220, 350 В. TVS-диоды обеспечивают рассеивание до 1500 Вт или до 3000 Вт импульсной мощности, в зависимости от применяемых компонентов. Возможны исполнения как одну парную линию питания, так и на две.
| Обозначение | Количество защищаемых пар проводников | Номинальное постоянное напряжение, В DC | Номинальное переменное напряжение, В AC | Номинальный ток, А | Номинальный разрядный ток In (8/20), кА | Вносимая в линию индуктивность, мкГн | Одноступенчатая защита на газоразрядниках (G) или варисторах (U) | Максимальная рассеиваемая мощность TVS-диодов, Вт |
|---|---|---|---|---|---|---|---|---|
| PWR-6-1-I | 1 | 6 | 4 | 7 | 10 | 4,7 | - | 3000 |
| PWR-6-2-I | 2 | 6 | 4 | 7 | 10 | 4,7 | - | 3000 |
| PWR-12-1-I | 1 | 12 | 7 | 7 | 10 | 4,7 | - | 3000 |
| PWR-12-2-I | 2 | 12 | 7 | 7 | 10 | 4,7 | - | 3000 |
| PWR-12-1-U | 1 | 12 | 7 | 8 | 1 | - | U | - |
| PWR-12-2-U | 2 | 12 | 7 | 8 | 1 | - | U | - |
| PWR-12-1-IG | 1 | 12 | 7 | 7 | 10 | 4,7 | G | 3000 |
| PWR-12-2-IG | 2 | 12 | 7 | 7 | 10 | 4,7 | G | 3000 |
| PWR-24-1-I | 1 | 24 | 14 | 7 | 10 | 4,7 | - | 3000 |
| PWR-24-2-I | 2 | 24 | 14 | 7 | 10 | 4,7 | - | 3000 |
| PWR-24-1-U | 1 | 24 | 14 | 8 | 1 | - | U | - |
| PWR-24-2-U | 2 | 24 | 14 | 8 | 1 | - | U | - |
| PWR-24-1-IG | 1 | 24 | 14 | 7 | 10 | 4,7 | G | 3000 |
| PWR-24-2-IG | 2 | 24 | 14 | 7 | 10 | 4,7 | G | 3000 |
| PWR-30-1-I | 1 | 30 | 17 | 7 | 10 | 4,7 | - | 3000 |
| PWR-30-2-I | 2 | 30 | 17 | 7 | 10 | 4,7 | - | 3000 |
| PWR-30-1-U | 1 | 30 | 17 | 8 | 4,5 | - | U | - |
| PWR-30-2-U | 2 | 30 | 17 | 8 | 4,5 | - | U | - |
| PWR-36-1-IG | 1 | 36 | 21 | 7 | 10 | 4,7 | G | 3000 |
| PWR-36-2-IG | 2 | 36 | 21 | 7 | 10 | 4,7 | G | 3000 |
| PWR-48-1-I | 1 | 48 | 28 | 7 | 10 | 4,7 | - | 3000 |
| PWR-48-2-I | 2 | 48 | 28 | 7 | 10 | 4,7 | - | 3000 |
| PWR-48-1-U | 1 | 48 | 28 | 8 | 4,5 | - | U | - |
| PWR-48-2-U | 2 | 48 | 28 | 8 | 4,5 | - | U | - |
| PWR-48-1-IG | 1 | 48 | 28 | 7 | 10 | 4,7 | G | 3000 |
| PWR-48-2-IG | 2 | 48 | 28 | 7 | 10 | 4,7 | G | 3000 |
| PWR-60-1-I | 1 | 84 | 60 | 7 | 10 | 4,7 | - | 3000 |
| PWR-60-2-I | 2 | 84 | 60 | 7 | 10 | 4,7 | - | 3000 |
| PWR-60-1-G | 1 | 84 | 60 | 8 | 10 | - | G | 3000 |
| PWR-60-2-G | 2 | 84 | 60 | 8 | 10 | - | G | 3000 |
| PWR-60-1-U | 1 | 84 | 60 | 8 | 4,5 | - | U | - |
| PWR-60-2-U | 2 | 84 | 60 | 8 | 4,5 | - | U | - |
| PWR-80-1-I | 1 | 112 | 80 | 7 | 10 | 4,7 | - | 3000 |
| PWR-80-2-I | 2 | 112 | 80 | 7 | 10 | 4,7 | - | 3000 |
| PWR-80-1-U | 1 | 112 | 80 | 8 | 4,5 | - | U | - |
| PWR-80-2-U | 2 | 112 | 80 | 8 | 4,5 | - | U | - |
| PWR-115-1-I | 1 | 162 | 115 | 7 | 10 | 4,7 | - | 3000 |
| PWR-115-2-I | 2 | 162 | 115 | 7 | 10 | 4,7 | - | 3000 |
| PWR-115-1-U | 1 | 162 | 115 | 8 | 10 | - | U | - |
| PWR-115-2-U | 2 | 162 | 115 | 8 | 10 | - | U | - |
| PWR-165-1-G | 1 | 232 | 165 | 8 | 10 | - | G | 3000 |
| PWR-165-2-G | 2 | 232 | 165 | 8 | 10 | - | G | 3000 |
| PWR-230-1-I | 1 | 324 | 230 | 7 | 10 | 4,7 | - | 3000 |
| PWR-230-2-I | 2 | 324 | 230 | 7 | 10 | 4,7 | - | 3000 |
| PWR-230-1-G | 1 | 324 | 230 | 8 | 10 | - | G | 3000 |
| PWR-230-2-G | 2 | 324 | 230 | 8 | 10 | - | G | 3000 |
| PWR-230-1-U | 1 | 324 | 230 | 8 | 4,5 | - | U | - |
| PWR-230-2-U | 2 | 324 | 230 | 8 | 4,5 | - | U | - |
| PWR-350-1-U | 1 | 493 | 350 | 8 | 4,5 | - | U | - |
| PWR-350-2-U | 2 | 493 | 350 | 8 | 4,5 | - | U | - |
Страна производства
Россия
Гарантия
36 месяцев с даты продажи
Габаритные размеры, не более, мм
90.2х57,7х36,3
Бренд
?
Мы официальный дилер представленных брендов
Приборэнерго
Масса, г
80
Сечение подключаемых проводников, мм2
0,2...2,5
Диапазон рабочих температур, °С
- 40...+ 80
