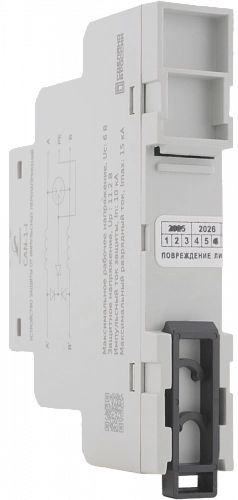

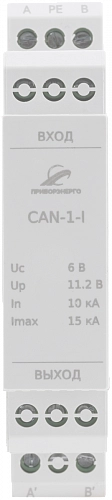

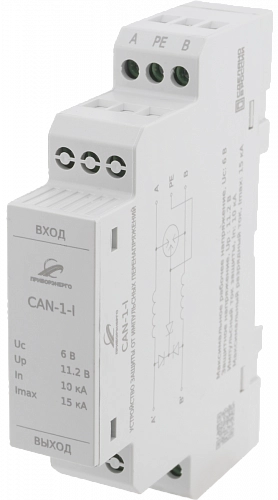

УЗИП серии CAN (исполнение 2)

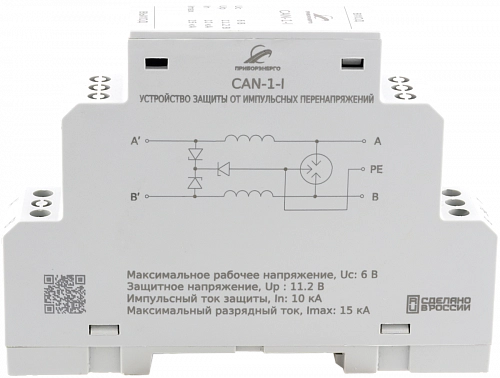

Устройства защиты от импульсных перенапряжений (УЗИП) серии CAN изготавливают с использованием многокаскадных схем защиты. Применяются для защиты цепей связи с интерфейсом CAN. В качестве грубой защиты в схемах используется газонаполненный разрядник, а в качестве элемента тонкой защиты — диод-суппрессор (TVS), а также в некоторых исполнениях модули блокировки переходных процессов (TBU) от компании Bourns (США).

Такое решение позволяет добиться высокой отводящей способности, достаточно низкого порога срабатывания защиты (напряжение срабатывания УЗИП) и высокой скорости срабатывания. Учитывая относительно невысокие значения разрядных токов (если сравнивать с цепями электропитания), эти каскады защиты вместе с элементами развязки можно разместить в едином компактном корпусе, устанавливаемом на DIN-рейку, шириной 18 или 36 мм.

Данные УЗИП подключаются последовательно в цепи интерфейса CAN. При этом в защитной схеме учтены не только допустимые уровни импульсных воздействий на защищаемое оборудование, но и внутренние особенности защищаемых цепей и интерфейса CAN, такие как номинальный ток — 0,5 А, номинальное напряжение — 6 В и скорость передачи — до 1 Мбит/с. TVS-диоды обеспечивают рассеивание до 1500 Вт импульсной мощности. Предусмотрена возможность подключения как экранированной, так и не экранированной двухпроводной дифференциальной линии интерфейса CAN. Устройство выпускается в исполнениях с возможностью подключения 1 или 2 интерфейсных линий.
